ansys结构静力分析中提取的荷载位移曲线没有开始部分

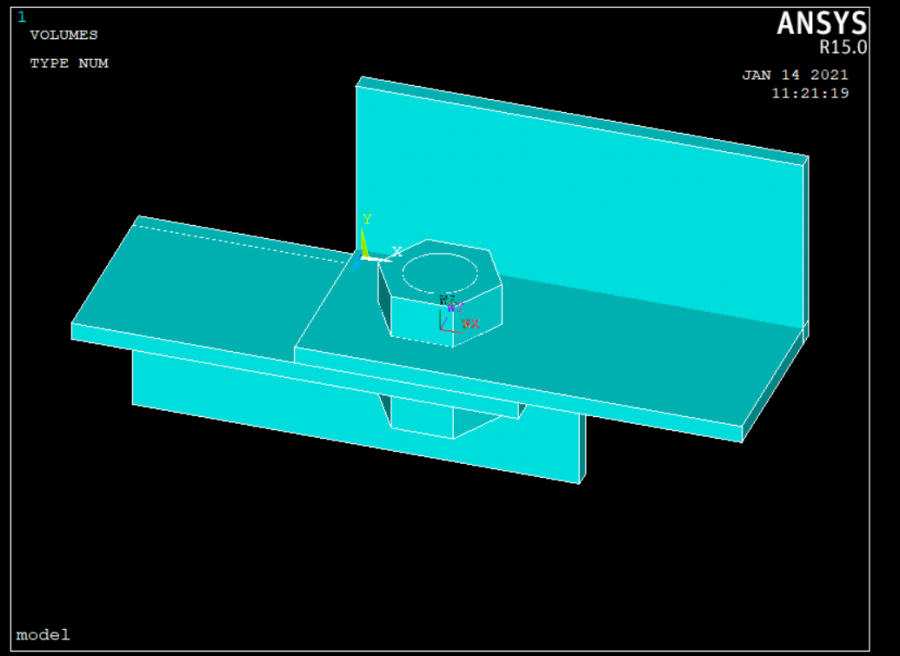

我做的是结构静力分析，分析的是单个螺栓连接的角钢在拉伸荷载作用下的受力情况，希望得到上角钢右端面的荷载位移曲线。在对上角钢右端面施加2mm拉伸位移荷载后，得到的荷载（上角钢右端面的节点支座反力值之和）位移（上角钢右端面的节点位移值）曲线没有开始施加0~0.2mm位移荷载的部分，不知道问题出现在哪里，想问问前辈们这个问题怎样解决？
返回小木虫查看更多
今日热帖
猜你喜欢
板块导航
- 网络生活
- 资源共享
- 化学化工
- 专业学科
- 科研生活
- 生物医药
- 材料
- 计算模拟
- 学术交流
- 出国留学
- 注册执考
24小时热帖
换一批
- 下载小木虫APP
- 与700万科研达人随时交流
-
二维码
-
IOS
-
安卓
京公网安备 11010802022153号
看上去是你施加2mm位移，用了10个子步，这条曲线其实是每个子步的结果。第一步就是0.2mm，自然就没有0~0.2mm的结果。
谢谢，那请教一下，有没有什么办法能将0～0.2mm的曲线显示出来
一般ansys默认应该是第0步，对应0mm，第一个子步，对应0.2mm，那么你只要手动控制第一个子步，对应的位移继续输入0mm，第二个子步再开始输入具体数值XXXmm。应该就可以了
，
谢谢前辈的讲解，准备试一下
谢谢前辈的讲解，准备试一下
谢谢前辈的讲解，准备试一下
大佬，可以请教一下你的位移载荷曲线怎么做出来的吗？我想获得应力应变曲线不知道怎么办
