万能的小木虫啊，workbench中模拟橡胶等大变形模型 发生网格畸变

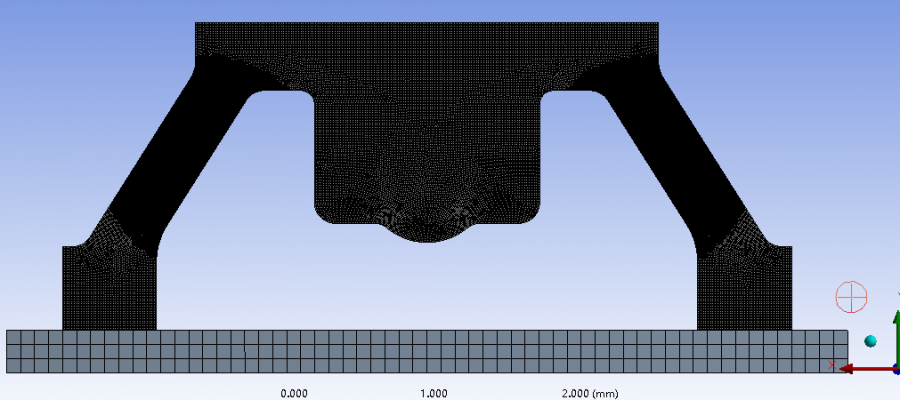

硅橡胶被按压，见图。载荷-1.2mm,大变形后网格发生畸变，我已经使用了非线性自适应网格。
是不是还要细化网格还是要怎么设置？

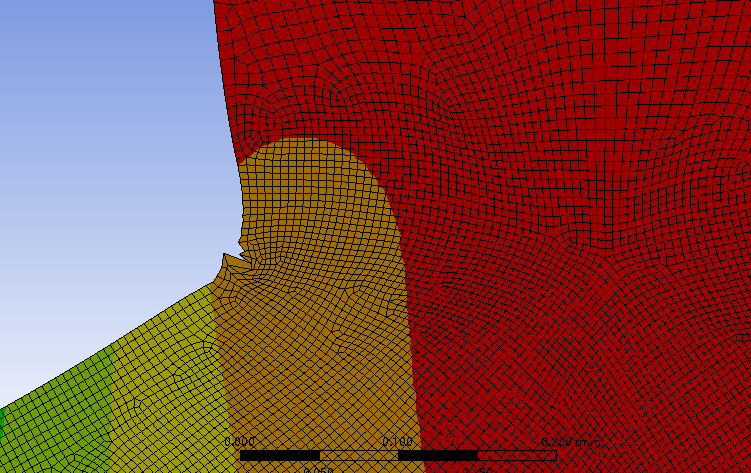

网格畸变

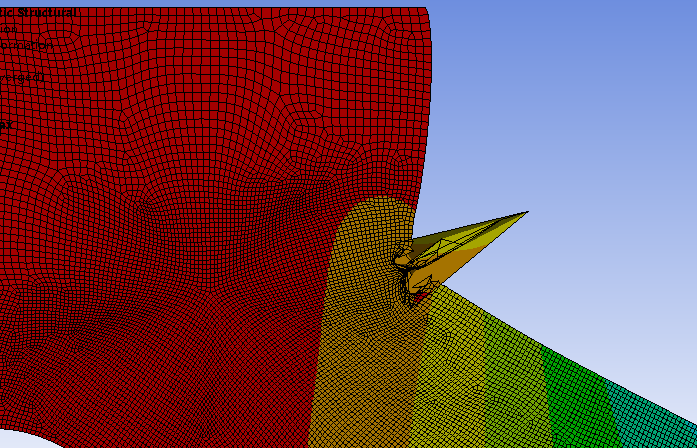

网格畸变

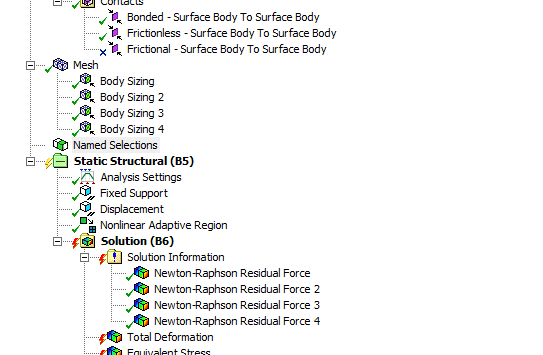

自适应设置

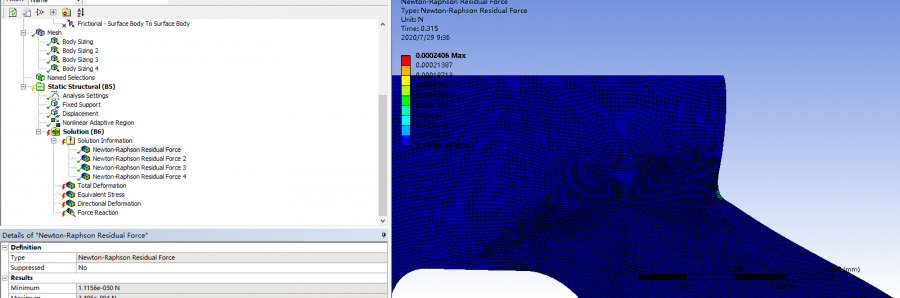

残余力

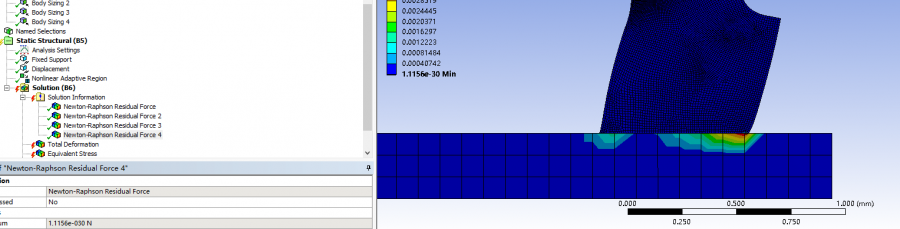

残余力
返回小木虫查看更多
今日热帖
猜你喜欢
板块导航
- 网络生活
- 资源共享
- 化学化工
- 专业学科
- 科研生活
- 生物医药
- 材料
- 计算模拟
- 学术交流
- 出国留学
- 注册执考
24小时热帖
换一批
- 下载小木虫APP
- 与700万科研达人随时交流
-
二维码
-
IOS
-
安卓
京公网安备 11010802022153号
我看网格还可以，应该从载荷步大小，材料特性，大变形，接触等设置上找问题，特别是允许橡胶表面之间相互接触上查找
脧冒陆潞卤铆脙忙脰庐录盲脧脿禄楼陆脫麓楼拢卢脢脟虏禄脢脟虏禄脫脙脡猫脰脙拢卢脠铆录镁脳脭录潞脢露卤冒拢驴脭脴潞脡虏陆脤芦麓贸脪脳脪媒脝冒虏禄脢脮脕虏脗冒拢驴脦脪脢脭脢脭录玫脨隆隆拢隆拢隆拢路麓脮媒脰庐脟掳露脿麓脦虏茅驴麓脥酶赂帽拢卢露录脫脨脛鲁脪禄麓娄禄没卤盲
，
网格重划分技术？
remesh
