关于PE造粒的机械性能问题，出现这个问题的原理是什么？

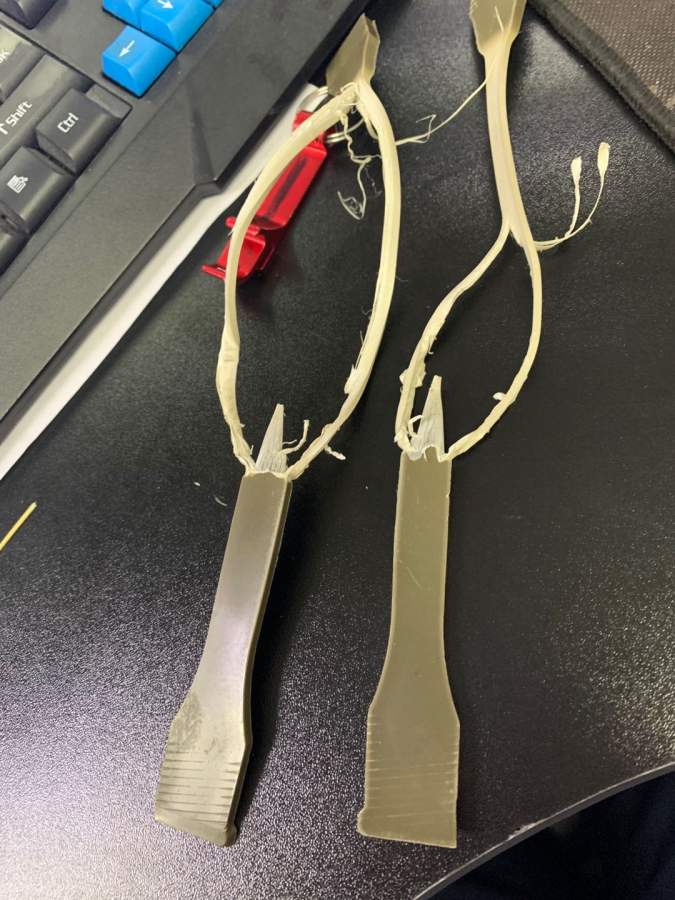

用PE再生料（LDPE）造粒，里面有一部分再生料杂料，造粒的时候加入了一部分弹性体增韧，把刚造完粒的条浸水完全冷却后，延伸特别好，可以拉倒特别长不断，比不加弹性体增韧前延伸好很多。但是用这个这个粒子去做硫化成型或者注塑成型检测拉伸，延伸很差，平板硫化制样基本没有延伸，注塑的大条，延伸也不好，而且注塑条测试延伸断裂的时候会有明显的尖锐角出现！
1、请问造粒拉条延伸表现好是因为刚造完粒热应力没有完全消除吗？
2、注塑条断裂时出现的尖锐角是不是因为PP杂料的原因还是注塑工艺的原因？
返回小木虫查看更多
今日热帖
京公网安备 11010802022153号
1.可能是成型导致的分子链取向导致的，造粒的取向比注塑好，注塑比模压取向好。2.尖锐角可能是PP杂料相容性差导致的
谢谢解答，请问一下解决第二个问题加相容剂能不能有效改善呢
，
很明显相容性不好，看杂料是什么料，针对性的选择相容剂改善相容性就好
注塑条断裂时出现的尖锐角，就是典型的，PP里面含杂料。一般平板都是做弯曲或者冲击试样，做哑铃确实没有什么延伸。有需要帮忙制样的话可以联系我，免费的。
