EIS等效电路拟合--急
|
|

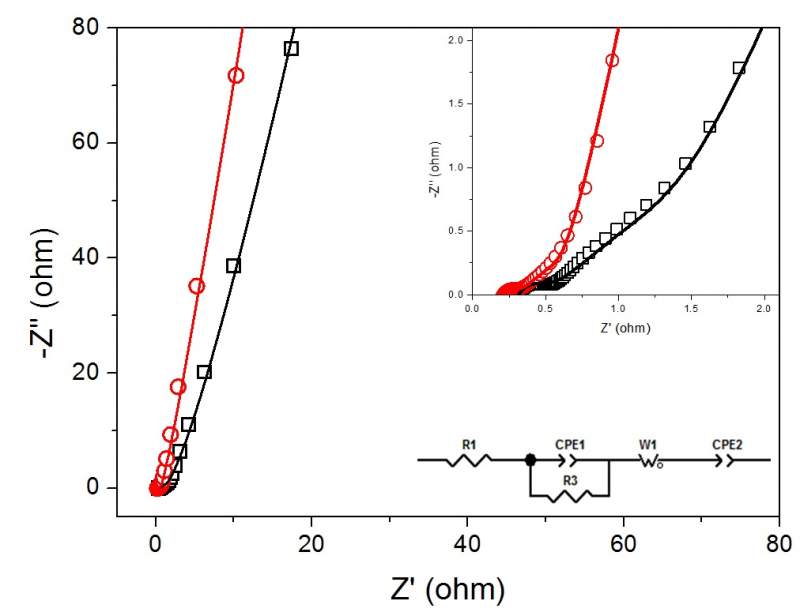

做了多孔碳超电容材料在6M KOH中的的EIS， 现急需拟合等效电路，因为初学不熟悉，自己拟合不好电路，特此求助。如结果可用，金币可多多赠送！ 目标：两个材料非常类似，想用同一个等效电路拟合出相应参数进行对比说明优劣，电路越简单越好，并请附相关解释。 目前拟合的结果如图，存在CPE2无法解释，去掉又拟合太差。 数据如后： 参照样： 1130 0.51499 -0.08104 1413.9 0.50465 -0.08149 1769.1 0.49367 -0.08246 2213.7 0.48182 -0.08356 2769.9 0.46924 -0.08486 3465.8 0.45585 -0.08571 4336.6 0.44142 -0.08629 5426.2 0.42656 -0.08547 6789.6 0.41132 -0.08325 8495.5 0.39609 -0.07931 10630 0.38134 -0.07368 13301 0.36712 -0.06615 16643 0.3543 -0.05654 20825 0.34303 -0.04555 26057 0.33344 -0.03272 32604 0.32533 -0.01938 40796 0.3189 -0.0037 51046 0.31377 0.01328 63872 0.30975 0.03275 79920 0.30741 0.05467 100000 0.30581 0.08033 79920 0.30742 0.05468 63872 0.30987 0.03279 51046 0.31388 0.01336 40796 0.31899 -0.00371 32604 0.32526 -0.01929 26057 0.33337 -0.0327 20825 0.34308 -0.04552 16643 0.35437 -0.05637 13301 0.36709 -0.066 10630 0.38136 -0.07346 8495.5 0.39612 -0.0791 6789.6 0.41108 -0.08295 5426.2 0.4264 -0.08518 4336.6 0.44113 -0.08589 3465.8 0.45549 -0.08532 2769.9 0.46882 -0.08444 2213.7 0.48125 -0.08313 1769.1 0.49298 -0.08203 1413.9 0.50381 -0.08107 1130 0.51409 -0.08058 903.08 0.52416 -0.08047 721.74 0.53359 -0.08159 576.81 0.54297 -0.08364 460.98 0.5523 -0.08721 368.42 0.56188 -0.0914 294.44 0.57181 -0.09709 235.31 0.58234 -0.10448 188.06 0.59345 -0.1135 150.3 0.60538 -0.12435 120.12 0.61867 -0.13741 95.998 0.63321 -0.15288 76.721 0.64977 -0.17106 61.021 0.66918 -0.19196 48.112 0.69192 -0.21808 37.577 0.7194 -0.24931 29.044 0.75362 -0.28633 22.194 0.79534 -0.33056 16.747 0.84705 -0.38259 12.461 0.91128 -0.44326 9.1276 0.98873 -0.51518 6.5696 1.0813 -0.60103 4.6358 1.1896 -0.70562 3.1985 1.3146 -0.84221 2.151 1.4583 -1.0332 1.4047 1.625 -1.3213 0.8869 1.8249 -1.784 0.53869 2.08 -2.5639 0.31306 2.4553 -3.9276 0.17317 3.0832 -6.4021 0.09085 4.1874 -11.042 0.04523 6.1713 -20.171 0.02154 9.9167 -38.596 0.01 17.332 -76.446 目标样品： 1130 0.304 -0.04756 1413.9 0.29717 -0.04734 1769.1 0.29006 -0.04701 2213.7 0.28273 -0.04619 2769.9 0.27528 -0.04514 3465.8 0.26792 -0.04361 4336.6 0.26053 -0.04172 5426.2 0.25347 -0.0391 6789.6 0.24658 -0.03609 8495.5 0.23998 -0.03251 10630 0.23363 -0.02828 13301 0.22737 -0.0233 16643 0.2213 -0.01713 20825 0.21551 -0.00988 26057 0.20983 -8.01E-04 32604 0.20453 0.00984 40796 0.19969 0.02329 51046 0.19557 0.03971 63872 0.192 0.05971 79920 0.18969 0.08403 100000 0.18819 0.11366 79920 0.18977 0.08397 63872 0.19201 0.05969 51046 0.19556 0.03966 40796 0.19976 0.02328 32604 0.20459 0.00984 26057 0.20983 -8.18E-04 20825 0.21551 -0.00984 16643 0.22131 -0.01716 13301 0.22736 -0.02332 10630 0.23361 -0.02831 8495.5 0.23996 -0.03255 6789.6 0.24652 -0.03612 5426.2 0.2533 -0.03923 4336.6 0.26046 -0.04168 3465.8 0.26785 -0.04365 2769.9 0.27527 -0.0452 2213.7 0.28267 -0.04616 1769.1 0.29002 -0.04697 1413.9 0.29715 -0.04732 1130 0.30398 -0.04754 903.08 0.31063 -0.04765 721.74 0.3169 -0.04809 576.81 0.32294 -0.04888 460.98 0.32884 -0.05019 368.42 0.33466 -0.05191 294.44 0.34058 -0.05437 235.31 0.34667 -0.05766 188.06 0.35299 -0.06181 150.3 0.35976 -0.06688 120.12 0.36705 -0.07296 95.998 0.37503 -0.08027 76.721 0.38396 -0.08893 61.021 0.39465 -0.09743 48.112 0.40679 -0.10937 37.577 0.42071 -0.12308 29.044 0.43729 -0.13924 22.194 0.45653 -0.15861 16.747 0.47865 -0.18233 12.461 0.50421 -0.21116 9.1276 0.5332 -0.24883 6.5696 0.56695 -0.29891 4.6358 0.60575 -0.36777 3.1985 0.65125 -0.46624 2.151 0.70591 -0.61263 1.4047 0.77177 -0.84023 0.8869 0.85263 -1.2097 0.53869 0.95723 -1.8435 0.31306 1.1093 -2.9806 0.17317 1.3664 -5.1121 0.09085 1.8866 -9.2726 0.04523 2.8454 -17.58 0.02154 5.2367 -35.122 0.01 10.266 -71.737  EIS拟合结果.jpg |
