[求助] EIS图拟合处理，急求助！

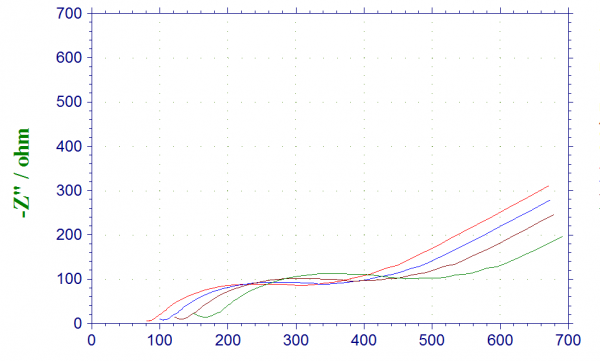

如下图，最近测到了一组EIS图，但是在数据处理的时候慌了。我的折线图跟标准图相比，我的起点不在零点，并且各曲线的起点也不在同一点，没法直观比较。实验室之前没有做电化学的，我也刚刚入门，很多东西都不甚了解，想问我要想得到下面的那种图，将每条曲线的起点都平移到零点处，我的数据要如何处理？用Zview拟合能得到的话，拟合怎么做？




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
珍惜时间，把握自己！
1楼 2012-10-24 09:30:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
你的Figb 很漂亮也很标准，Figa暂时没有看到。
不是所有的阻抗谱都需要拟合得，根据说明问题的需要，很多时候，定性分析就可以比较出差异和能够说明、解释观察的现象，就不要一定非拟合不可。
你的Figb仅曲线形状就有限制差异，可以定性说明它们之间的差异了。
  至于曲线的高频端起点的问题，如果高频端没有接近X轴的话，一般来说，你可以提高交流信号高频端的频率，而不是通过数据处理让它们在同一点
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-10-24 09:56:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiasmale

金虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-10-24 09:56:15
你的Figb 很漂亮也很标准，Figa暂时没有看到。
不是所有的阻抗谱都需要拟合得，根据说明问题的需要，很多时候，定性分析就可以比较出差异和能够说明、解释观察的现象，就不要一定非拟合不可。
你的Figb仅曲线形状 ...

感谢回复！其实我的图是一组浓度梯度的测量图，所以不仅是单纯定性，而要做定量分析。我用三电极体系，玻碳做工作电极，相同条件下的对照实验，在裸玻碳电极的条件下测得的阻抗图起点在零点，所以问题很可能出在我的工作电极上，可能我修饰的东西对其产生影响！纠结啊~~~我这样的图无法定量计算。
赞一下 回复此楼
珍惜时间，把握自己！
3楼2012-10-26 08:59:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

你的溶液电阻很小而已，可以用软件拟合。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-10-26 09:20:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moneyying

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by Jackcd12 at 2012-10-26 09:20:25
你的溶液电阻很小而已，可以用软件拟合。

你好我想问一下，我要做阻抗、极化曲线、循环伏安。是先做阻抗，然后再做极化曲线？我先做的极化曲线，然后又做的阻抗，图谱只出现几个点，是先后顺序弄反了吗？那阻抗、极化曲线、循环伏安这三个先做哪个？顺序怎样？
赞一下 回复此楼
5楼2013-01-06 09:13:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crystal8821

金虫 (小有名气)
请问楼主第二个图使用orign做的吗？Z' 和Z'' 的数据分别是如何得到的？我的原始数据中没有说明每一列代表什么，所以在作图时我感到很纠结。。。
赞一下 回复此楼
6楼2013-02-08 20:32:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ystmichael

木虫 (正式写手)

【答案】应助回帖

起点不在同一点说明你的测试回路串联电阻每次都有稍微区别，是不是加电极的接触点有变化什么的，引起起点不同。
赞一下 回复此楼
人生在于折腾
7楼2013-02-08 20:50:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ystmichael

木虫 (正式写手)

【答案】应助回帖

而且你高频应该再设定高一些，你的图看不到起点。
赞一下 回复此楼
人生在于折腾
8楼2013-02-08 20:51:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

醋人

至尊木虫 (职业作家)

【答案】应助回帖

引用回帖:
5楼: Originally posted by moneyying at 2013-01-06 09:13:19
你好我想问一下，我要做阻抗、极化曲线、循环伏安。是先做阻抗，然后再做极化曲线？我先做的极化曲线，然后又做的阻抗，图谱只出现几个点，是先后顺序弄反了吗？那阻抗、极化曲线、循环伏安这三个先做哪个？顺序怎 ...

应该先做阻抗，然后再做极化曲线。如果循环伏安极化电位低，可以在中间
赞一下 回复此楼
精专业、强意志、壮身体
9楼2013-02-09 06:33:51
