[交流] 【求助】高价求EIS阻抗拟合

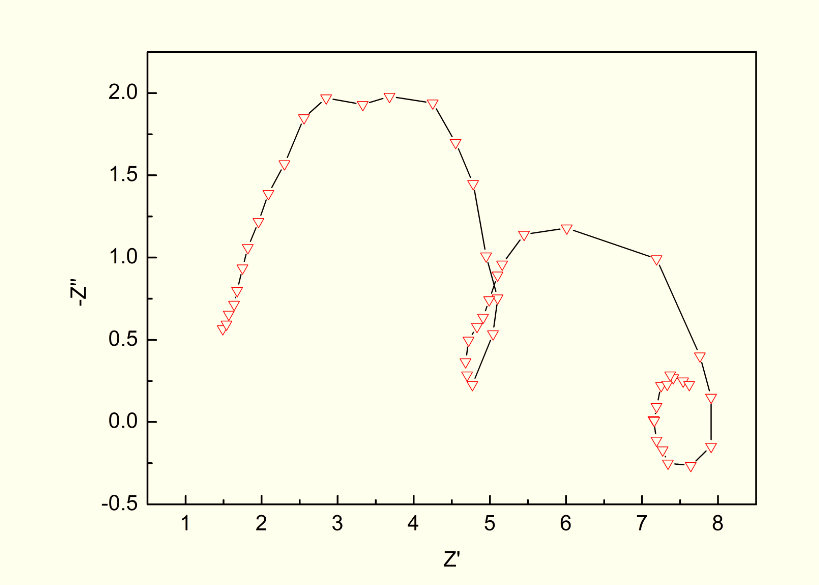

如题，在阻抗拟合中遇到问题，无法完成EIS曲线拟合，现附数据和图，请求高手相助，金币奉上！谢谢
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-04-02 23:38:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

417491817

至尊木虫 (著名写手)
拟合过其它图形的。但是这个没拟合过！
赞一下 回复此楼
2楼2011-04-02 23:54:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caifeng1715

金虫 (正式写手)
引用回帖:
Originally posted by 417491817 at 2011-04-02 23:54:34:
拟合过其它图形的。但是这个没拟合过！

敢问楼上的好心人，这个图是不很奇怪啊？
赞一下 回复此楼
3楼2011-04-03 08:20:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风隐幻

木虫 (正式写手)
这是腐蚀还是电池的阻抗？
赞一下 回复此楼
4楼2011-04-03 08:34:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caifeng1715

金虫 (正式写手)
引用回帖:
Originally posted by 风隐幻 at 2011-04-03 08:34:27:
这是腐蚀还是电池的阻抗？

流体流动下钢材的腐蚀EIS，您有什么高见吗？
赞一下 回复此楼
5楼2011-04-03 09:53:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tiankong_7

银虫 (小有名气)
这个出现的是感抗弧吧，应该是出现了弛豫过程
赞一下 回复此楼
6楼2011-04-03 22:04:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

417491817

至尊木虫 (著名写手)
引用回帖:
Originally posted by caifeng1715 at 2011-04-03 08:20:53:
敢问楼上的好心人，这个图是不很奇怪啊？

我个人觉得，大圆圈的貌似出现感抗了！
赞一下 回复此楼
7楼2011-04-04 20:09:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caifeng1715

金虫 (正式写手)
引用回帖:
Originally posted by 417491817 at 2011-04-04 20:09:21:
我个人觉得，大圆圈的貌似出现感抗了！

对，是出现了感抗，可是相关模拟电路如何给出是个问题
赞一下 回复此楼
8楼2011-04-04 21:26:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

417491817

至尊木虫 (著名写手)
这个问题，我没研究过！但是我的导师好像以前研究过这个！
赞一下 回复此楼
9楼2011-04-05 12:00:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jjfyj

至尊木虫 (著名写手)
试试这个CDC：
Rs（R1Q1）（R2Q2）L
赞一下 回复此楼
10楼2011-04-05 12:04:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caifeng1715

金虫 (正式写手)
引用回帖:
Originally posted by jjfyj at 2011-04-05 12:04:14:
试试这个CDC：
Rs（R1Q1）（R2Q2）L

非常感谢您的热心帮助。我还想问您一下，如何在zsimpwin里添加这样一个新电路，可以和数据已经拟合比较，请多多赐教
赞一下 回复此楼
11楼2011-04-05 12:51:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bianhy

至尊木虫 (著名写手)
---------

[ Last edited by bianhy on 2011-4-7 at 17:16 ]
回复此楼
12楼2011-04-05 13:23:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jjfyj

至尊木虫 (著名写手)
引用回帖:
Originally posted by caifeng1715 at 2011-04-05 12:51:44:
非常感谢您的热心帮助。我还想问您一下，如何在zsimpwin里添加这样一个新电路，可以和数据已经拟合比较，请多多赐教

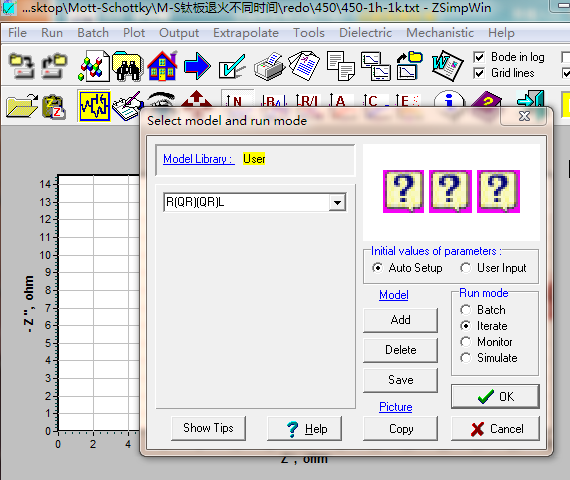

直接输入就可以了
如图所示：
赞一下 回复此楼
13楼2011-04-05 13:37:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Sark3891

金虫 (正式写手)
第一象限2个半圆弧之间的那部分有可能是测量误差，再用一台好一点的测一下试试。
赞一下 回复此楼
14楼2011-04-06 08:45:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jyl1972

铜虫 (初入文坛)
引用回帖:
Originally posted by caifeng1715 at 2011-04-02 23:38:46:
如题，在阻抗拟合中遇到问题，无法完成EIS曲线拟合，现附数据和图，请求高手相助，金币奉上！谢谢

此类弧的根本原因在于界面过吸附造成的负电容，低频产生了假似感抗的弧，经常造成大家瞎分析；另外此图可能存在界面局部电化学控制，局部扩散控制的复杂情况； 相位角元件也不是简单的恒相位角元件，此图用拟合软件基本无效，没哥这样的高手在origin上干3个月出不来的，你们碰到了就当没看见算了，找个别的图毕业写文章吧
赞一下 回复此楼
15楼2011-04-06 09:18:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhl01228

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
344075楼: Originally posted by jyl1972 at 2011-04-06 09:18:11
此类弧的根本原因在于界面过吸附造成的负电容，低频产生了假似感抗的弧，经常造成大家瞎分析；另外此图可能存在界面局部电化学控制，局部扩散控制的复杂情况； 相位角元件也不是简单的恒相位角元件，此图用拟合软件 ...

正解。话说zahner自带的拟合软件SIM，可以选择表面弛豫阻抗来表征该伪电感行为。
赞一下 回复此楼
16楼2012-12-17 16:22:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

diaozhangshi

银虫 (正式写手)
引用回帖:
15楼: Originally posted by jyl1972 at 2011-04-06 09:18:11
此类弧的根本原因在于界面过吸附造成的负电容，低频产生了假似感抗的弧，经常造成大家瞎分析；另外此图可能存在界面局部电化学控制，局部扩散控制的复杂情况； 相位角元件也不是简单的恒相位角元件，此图用拟合软件 ...

我的图没有跟上面那个亲那么复杂，但是我也不会分析，还求高手赐教，小女子不胜感激
【求助】高价求EIS阻抗拟合
赞一下 回复此楼
17楼2015-01-31 22:35:18
