1楼 2011-02-27 15:47:11

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

回帖支持 ( 显示支持度最高的前 50 名 )

zlin

荣誉版主 (知名作家)

引用回帖:

Originally posted by blackmail at 2011-03-01 09:50:01:
我是组装2032型纽扣锂离子电池测试的，研究的氧化铁负极材料，最后拟合的电路为
R(Q(RG))QC,但对各个电路元器件所代表的电化学意义不是很清楚，请高手帮忙解惑！
参考文献，基本上可以将第一个R解释为本体电阻 ...

你这个等效电路我不知道怎么解释，但是我们一般用这个等效电路拟合LR（QR）（QR），这样的话，就可以非常容易解释
具体，你可以看看电化学测量方法-贾铮编的那本书，他是我们的上课的老师

15楼2011-03-01 18:30:26

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

blackmail(金币+2): 但我拟合出来，整体图形吻合的很好，但是其中有些元器件误差有很大，这是怎么回事？ 2011-03-02 10:12:40

当然是每个元件的拟合误差都要小于15%，这是我们定的一个标准，不是普遍的标准，你可以根据拟合的结果来判断！

16楼2011-03-01 22:41:53

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

blackmail

木虫 (正式写手)

应助: 3 (幼儿园)
金币: 1611.1
帖子: 476
在线: 39.7小时
虫号: 101699

引用回帖:

Originally posted by zlin at 2011-03-01 22:41:53:
当然是每个元件的拟合误差都要小于15%，这是我们定的一个标准，不是普遍的标准，你可以根据拟合的结果来判断！

但最奇怪的是，我选用其他电路图，从图形上看，和实验图不是吻合的非常好，但各个元器件的误差反倒都在合理误差范围内，而拟合图形吻合很好的各个元器件中有很多，误差都很大，这是什么原因？

18楼2011-03-02 15:08:28

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

blackmail(金币+2): 谢谢！明白了！ 2011-03-06 18:20:55
blackmail(金币+4): 金币全给你了，感谢几天来，对我问题的耐性解答！ 2011-03-06 19:52:05

这就是个人的取舍问题了，一般而言，选定自己能够解释的等效电路，然后进行拟合，如果是误差可以的话，就OK
要是选了个无法解释的等效电路，这个的拟合结果是没有办法解释的

19楼2011-03-05 16:05:21

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

★
小木虫(金币+0.5):给个红包，谢谢回帖交流

不用客气，欢迎常来电化版块！

20楼2011-03-06 19:57:38

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

ysajin

银虫 (小有名气)

应助: 0 (幼儿园)
金币: 601.2
帖子: 245
在线: 184小时
虫号: 895340

★
小木虫(金币+0.5):给个红包，谢谢回帖

引用回帖:

10楼: Originally posted by zlin at 2011-03-01 02:11:41:
这个视你的拟合的情况而定，我们一般认为拟合小于15%就算可以了，当然，如果更小最好
但在腐蚀EIS测试过程中，往往误差很大的

想问下，那个error%是怎么算出来的呢？我拟合之后感觉start和end差的不多，还是有35%的误差。。另外，迭代次数怎么选比较好呢？也不是越大越好，大了也会是error变大。。。

22楼2012-02-10 06:16:46

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

★
小木虫(金币+0.5):给个红包，谢谢回帖

引用回帖:

22楼: Originally posted by ysajin at 2012-02-10 06:16:46:
想问下，那个error%是怎么算出来的呢？我拟合之后感觉start和end差的不多，还是有35%的误差。。另外，迭代次数怎么选比较好呢？也不是越大越好，大了也会是error变大。。。

这个误差是实际测量的和拟合之间的误差

23楼2012-02-10 09:07:43

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

ysajin

银虫 (小有名气)

应助: 0 (幼儿园)
金币: 601.2
帖子: 245
在线: 184小时
虫号: 895340

★
小木虫(金币+0.5):给个红包，谢谢回帖

引用回帖:

23楼: Originally posted by zlin at 2012-02-10 11:07:43:
这个误差是实际测量的和拟合之间的误差

原来是这样啊，我继续寻找合适的电路好了~
看了教程，发现把end的值重新赋给start后，仿真结果误差更大了。。。
初学者，晕乎乎ing~

24楼2012-02-10 09:31:55

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

普通回帖

zlin

荣誉版主 (知名作家)

blackmail(金币+5): 我选择File下的Save Simulation Data, 弹出窗口说“No simulated data”，这是怎么回事？ 2011-02-28 17:05:24

不能够直接导入到origin中，只能够将拟合之后的数据保存为data格式的文件，然后在origin中打开就行！

2楼2011-02-28 08:49:49

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

blackmail

木虫 (正式写手)

应助: 3 (幼儿园)
金币: 1611.1
帖子: 476
在线: 39.7小时
虫号: 101699

引用回帖:

Originally posted by zlin at 2011-02-28 08:49:49:
不能够直接导入到origin中，只能够将拟合之后的数据保存为data格式的文件，然后在origin中打开就行！

我对图谱进行拟合后，选择File下的Save Simulation Data, 弹出窗口说“No simulated data”，这是怎么回事？

3楼2011-02-28 17:06:01

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

blackmail(金币+2): 谢谢！但还是有问题，希望继续跟帖解答！ 2011-02-28 19:49:50

不是这么保存的，你在数据拟合过程中，软件会询问是否保存拟合的数据的，这个时候保存就可以的
不需要再保存一次了
另外，在数据窗口右键也可以保存数据的

4楼2011-02-28 17:28:03

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

blackmail

木虫 (正式写手)

应助: 3 (幼儿园)
金币: 1611.1
帖子: 476
在线: 39.7小时
虫号: 101699

★ ★
zhaofeng3211(金币+2): 谢谢交流 2011-02-28 22:28:16

引用回帖:

Originally posted by zlin at 2011-02-28 17:28:03:
不是这么保存的，你在数据拟合过程中，软件会询问是否保存拟合的数据的，这个时候保存就可以的
不需要再保存一次了
另外，在数据窗口右键也可以保存数据的

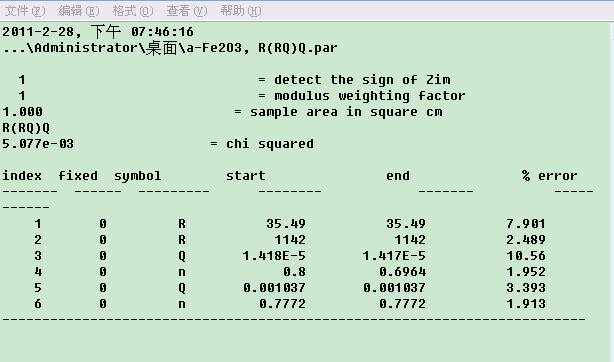

我拟合后，弹出窗口，问我是否需要保存数据，我点击是后，保存的数据为后缀为.par的文件，用文本打开，里面的数据如下图：

并没有拟合图谱的数据，这是为什么？

5楼2011-02-28 19:49:10

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

blackmail

木虫 (正式写手)

应助: 3 (幼儿园)
金币: 1611.1
帖子: 476
在线: 39.7小时
虫号: 101699

引用回帖:

Originally posted by blackmail at 2011-02-28 19:49:10:
我拟合后，弹出窗口，问我是否需要保存数据，我点击是后，保存的数据为后缀为.par的文件，用文本打开，里面的数据如下图：

并没有拟合图谱的数据，这是为什么？

搞定了，原来只能在拟合后，在图上点击右键选择，保存阻抗数据才行，问题解决了！

6楼2011-02-28 19:56:48

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

blackmail

木虫 (正式写手)

应助: 3 (幼儿园)
金币: 1611.1
帖子: 476
在线: 39.7小时
虫号: 101699

另外想问一下，各个电路元件的error %值小于多少，拟合结果才算符合要求。

7楼2011-02-28 20:09:07

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

blackmail

木虫 (正式写手)

应助: 3 (幼儿园)
金币: 1611.1
帖子: 476
在线: 39.7小时
虫号: 101699

引用回帖:

Originally posted by blackmail at 2011-02-28 20:09:07:
另外想问一下，各个电路元件的error %值小于多少，拟合结果才算符合要求。

还有就是拟合的每个电路元件的具体数值数据从哪找到？

8楼2011-02-28 20:42:44

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

★
blackmail(金币+1):谢谢参与

引用回帖:

Originally posted by blackmail at 2011-02-28 19:56:48:
搞定了，原来只能在拟合后，在图上点击右键选择，保存阻抗数据才行，问题解决了！

哈哈，现在终于明白了吧！

9楼2011-03-01 00:10:25

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

引用回帖:

Originally posted by blackmail at 2011-02-28 20:09:07:
另外想问一下，各个电路元件的error %值小于多少，拟合结果才算符合要求。

这个视你的拟合的情况而定，我们一般认为拟合小于15%就算可以了，当然，如果更小最好
但在腐蚀EIS测试过程中，往往误差很大的

10楼2011-03-01 00:11:41

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

blackmail(金币+1): 2011-03-01 09:52:26

引用回帖:

Originally posted by blackmail at 2011-02-28 20:42:44:
还有就是拟合的每个电路元件的具体数值数据从哪找到？

看到你上面截图了没有，那个ended那列对应的数据，就是你拟合之后的数据

11楼2011-03-01 00:12:39

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

blackmail

木虫 (正式写手)

应助: 3 (幼儿园)
金币: 1611.1
帖子: 476
在线: 39.7小时
虫号: 101699

引用回帖:

Originally posted by zlin at 2011-03-01 00:11:41:
这个视你的拟合的情况而定，我们一般认为拟合小于15%就算可以了，当然，如果更小最好
但在腐蚀EIS测试过程中，往往误差很大的

我是组装2032型纽扣锂离子电池测试的，研究的氧化铁负极材料，最后拟合的电路为
R(Q(RG))QC,但对各个电路元器件所代表的电化学意义不是很清楚，请高手帮忙解惑！
参考文献，基本上可以将第一个R解释为本体电阻或为补偿欧姆阻抗；
并联中的Q为常相位元件，代表双电层电容；
并联中的R为电荷转移电阻；
不知道这样解释对不对，还有就是其他元器件应该如何解释，请高手解惑!
谢谢！

12楼2011-03-01 09:50:01

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

blackmail

木虫 (正式写手)

应助: 3 (幼儿园)
金币: 1611.1
帖子: 476
在线: 39.7小时
虫号: 101699

zlin:编辑内容 2011-03-01 18:28

单位是固定的啊，就是Q的单位复杂一点，是Ω(-1)s(n)，n是你拟合的数值！

引用回帖:

Originally posted by zlin at 2011-03-01 00:12:39:
看到你上面截图了没有，那个ended那列对应的数据，就是你拟合之后的数据

那每个数据对应的单位是什么啊，在上面没看到有单位i？

[ Last edited by zlin on 2011-3-1 at 18:28 ]

13楼2011-03-01 09:52:18

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

blackmail(金币+2): 谢谢！你先前说的拟合误差小于15%就可以，是指每个电路元件，都要小于这个值，还是整体拟合的图谱误差小于这个值？ 2011-03-01 18:53:30

引用回帖:

Originally posted by blackmail at 2011-03-01 09:52:18:
单位是固定的啊，就是Q的单位复杂一点，是Ω(-1)s(n)，n是你拟合的数值！

那每个数据对应的单位是什么啊，在上面没看到有单位i？

[ Last edited by zlin on 2011-3-1 at 18:28 ]

单位是固定的啊，就是Q的单位复杂一点，是Ω(-1)s(n)，n是你拟合的数值！

本文来自: 小木虫论坛 http://muchong.com/bbs/viewthread.php?tid=2897772&page=2#pid77548

14楼2011-03-01 18:28:49

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

blackmail(金币+1): 希望继续帮忙解答我的问题，非常感激！ 2011-03-03 10:08:33

有些元件的拟合误差比较大，如果这个元件不是你想要说明的元件，这也是可以的

17楼2011-03-02 13:06:16

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

chemistry520

铜虫 (正式写手)

应助: 50 (小学生)
金币: 241.4
帖子: 376
在线: 71.8小时
虫号: 327162

★
小木虫(金币+0.5):给个红包，谢谢回帖

里面很多热心人士啊，
哪位好心人，能否传个zsimpwin拟合软件到小木虫里面啊

21楼2011-05-05 20:59:40

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

18809422834

新虫 (正式写手)

应助: 0 (幼儿园)
金币: 1318.7
帖子: 492
在线: 67.1小时
虫号: 4806175

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

引用回帖:

22楼: Originally posted by ysajin at 2012-02-10 06:16:46
想问下，那个error%是怎么算出来的呢？我拟合之后感觉start和end差的不多，还是有35%的误差。。另外，迭代次数怎么选比较好呢？也不是越大越好，大了也会是error变大。。。...

我想知道你的问题解决了吗?那个error%是怎么算出来的呢

25楼2017-12-15 21:31:25

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

18809422834

新虫 (正式写手)

应助: 0 (幼儿园)
金币: 1318.7
帖子: 492
在线: 67.1小时
虫号: 4806175

引用回帖:

24楼: Originally posted by ysajin at 2012-02-10 09:31:55
原来是这样啊，我继续寻找合适的电路好了~
看了教程，发现把end的值重新赋给start后，仿真结果误差更大了。。。
初学者，晕乎乎ing~...

可以把教程发我一下吗？我是初学者，谢谢啦。QQ1697471107
