[求助] 求助SZIMP WIN 高手~ 擬合出適當等效電路元件

求助SZIMP WIN 高手~ 擬合出適當等效電路元件

小弟我所設定的元件為 R[QR][Q[RW]] 或 R[CR][C[RW]] 但擬合出的誤差都很大~

請各位高手幫忙~ 指教

我的系統為兩電極  一極為鋰金屬  一極為矽電極

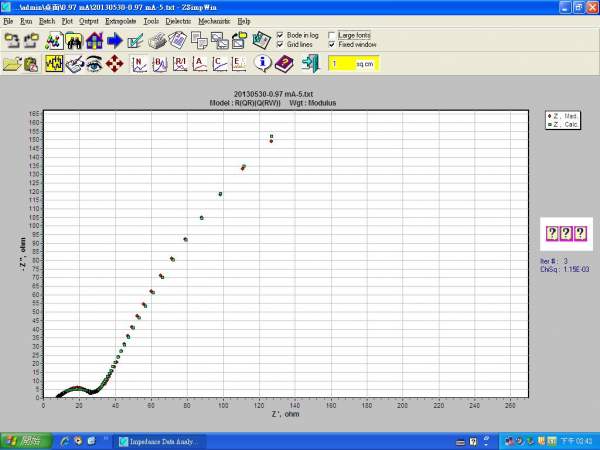

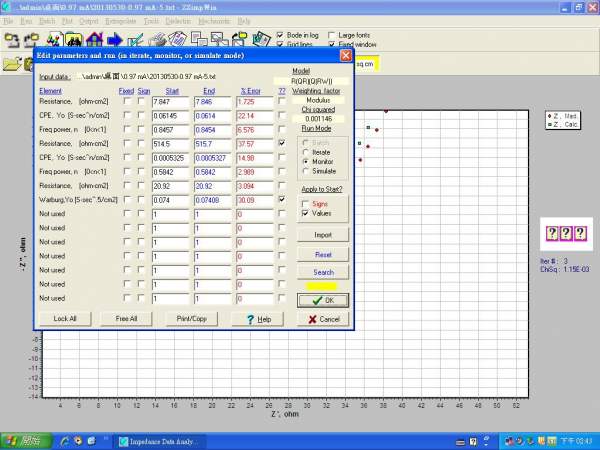

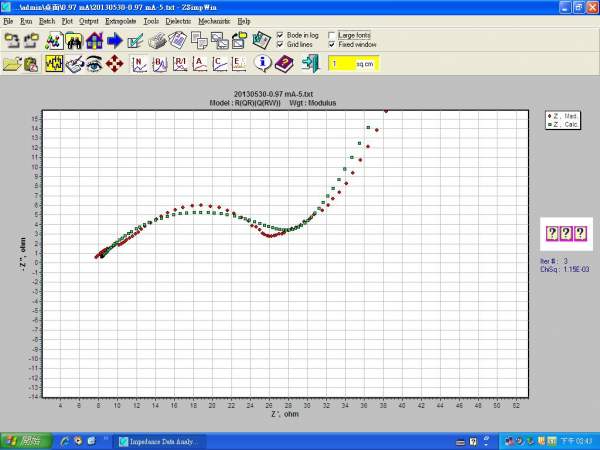

圖片為我自己擬合出的結果~

數據~
9.67E+04  7.79E+00        -5.81E-01
8.11E+04          7.93E+00        -7.61E-01
6.64E+04          8.18E+00        -8.92E-01
5.47E+04          8.27E+00        -1.05E+00
4.59E+04          8.44E+00        -1.15E+00
3.71E+04          8.62E+00        -1.30E+00
3.13E+04          8.76E+00        -1.29E+00
2.54E+04          8.94E+00        -1.47E+00
2.15E+04          9.18E+00        -1.51E+00
1.76E+04          9.36E+00        -1.61E+00
1.47E+04          9.56E+00        -1.71E+00
1.17E+04          9.75E+00        -1.84E+00
9.67E+03          1.02E+01        -1.86E+00
8.11E+03          1.04E+01        -1.97E+00
6.64E+03          1.06E+01        -2.10E+00
5.47E+03          1.08E+01        -2.24E+00
4.59E+03          1.10E+01        -2.38E+00
3.71E+03          1.13E+01        -2.58E+00
3.13E+03          1.16E+01        -2.74E+00
2.54E+03          1.19E+01        -2.99E+00
2.15E+03          1.22E+01        -3.21E+00
1.76E+03          1.25E+01        -3.49E+00
1.47E+03          1.29E+01        -3.78E+00
1.17E+03          1.35E+01        -4.16E+00
9.67E+02          1.41E+01        -4.52E+00
8.11E+02          1.46E+01        -4.85E+00
6.64E+02          1.53E+01        -5.20E+00
5.47E+02          1.61E+01        -5.52E+00
4.59E+02          1.69E+01        -5.75E+00
3.71E+02          1.79E+01        -5.94E+00
3.13E+02          1.88E+01        -5.99E+00
2.54E+02          1.98E+01        -5.91E+00
2.15E+02          2.07E+01        -5.75E+00
1.76E+02          2.16E+01        -5.48E+00
1.47E+02          2.23E+01        -5.15E+00
1.17E+02          2.31E+01        -4.71E+00
9.77E+01          2.38E+01        -4.38E+00
8.14E+01          2.42E+01        -3.89E+00
6.98E+01          2.46E+01        -3.72E+00
5.74E+01          2.50E+01        -3.45E+00
4.65E+01          2.53E+01        -3.08E+00
3.76E+01          2.55E+01        -2.93E+00
3.15E+01          2.58E+01        -2.83E+00
2.57E+01          2.60E+01        -2.78E+00
2.12E+01          2.62E+01        -2.77E+00
1.74E+01          2.65E+01        -2.81E+00
1.44E+01          2.67E+01        -2.89E+00
1.19E+01          2.70E+01        -3.00E+00
9.77E+00          2.73E+01        -2.98E+00
8.07E+00          2.76E+01        -3.16E+00
6.64E+00          2.80E+01        -3.36E+00
5.49E+00          2.84E+01        -3.58E+00
4.54E+00          2.88E+01        -3.66E+00
3.74E+00          2.93E+01        -3.95E+00
3.09E+00          2.97E+01        -4.28E+00
2.55E+00          3.03E+01        -4.61E+00
2.11E+00          3.07E+01        -5.04E+00
1.74E+00          3.16E+01        -5.43E+00
1.43E+00          3.22E+01        -6.02E+00
1.18E+00          3.27E+01        -6.69E+00
9.77E-01          3.34E+01        -7.33E+00
8.07E-01          3.41E+01        -8.27E+00
6.64E-01          3.48E+01        -9.39E+00
5.49E-01          3.56E+01        -1.07E+01
4.54E-01          3.64E+01        -1.21E+01
3.74E-01          3.73E+01        -1.38E+01
3.09E-01          3.83E+01        -1.58E+01
2.55E-01          3.94E+01        -1.82E+01
2.11E-01          4.06E+01        -2.08E+01
1.74E-01          4.19E+01        -2.39E+01
1.43E-01          4.34E+01        -2.74E+01
1.18E-01          4.51E+01        -3.14E+01
9.77E-02          4.71E+01        -3.61E+01
8.07E-02          4.94E+01        -4.13E+01
6.64E-02          5.23E+01        -4.75E+01
5.49E-02          5.57E+01        -5.44E+01
4.54E-02          6.01E+01        -6.20E+01
3.74E-02          6.51E+01        -7.10E+01
3.09E-02          7.13E+01        -8.10E+01
2.55E-02          7.88E+01        -9.23E+01
2.11E-02          8.79E+01        -1.05E+02
1.74E-02          9.85E+01        -1.18E+02
1.43E-02          1.11E+02        -1.33E+02
1.18E-02          1.27E+02        -1.49E+02




-1


-2

[ Last edited by nono90058 on 2013-6-11 at 15:14 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-06-11 15:08:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
你用R(C(QR))试一试，各项误差<10%就可以。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

nono90058
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-06-11 15:41:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nono90058

铜虫 (初入文坛)
送红花一朵
???????:
2?: Originally posted by Jackcd12 at 2013-06-11 15:41:36
????R(C(QR))?????????????<10%??????

?]?? W ???

C??Q??N??????λ~

R(C(QR)) ?`?????<10%???

???D???c???H??????W~

???????~
赞一下 回复此楼
3楼2013-06-12 01:13:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

拟合的好坏不是看曲线重叠的程度，而是看拟合的误差大小，很多情况下，表观上曲线程度很好，实际上误差是很大  的。
Q是广义上的C，它包括了纯电容（Q的指数项=1时）的情况，也包括了电极表面几何粗糙度对电极过程的影响，是人们为修正C专门提出一个参数，你只比较Q的阻抗中的假电容大小就行了，没有必要去关注C与假电容的关系（很复杂，并且也是经验关系式）。
你现在用的等效电路R(C(QR))也是两个时间常数的电路，误差小于10%，表明这个电路可以代表你的电极系统，你也还可以试用其它电路。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2013-06-12 12:41:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nono90058

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by Jackcd12 at 2013-06-12 12:41:40
拟合的好坏不是看曲线重叠的程度，而是看拟合的误差大小，很多情况下，表观上曲线程度很好，实际上误差是很大  的。
Q是广义上的C，它包括了纯电容（Q的指数项=1时）的情况，也包括了电极表面几何粗糙度对电极过程 ...

嗯嗯~ 了解!

我的老師要 擬合的數據跟圖說! 所以我一定要一組等效電路元件~
既能跟圖接近 又要數據誤差<10%內的

老師一定說擬的圖不重合!
赞一下 回复此楼
5楼2013-06-12 20:21:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hlwen10s

金虫 (著名写手)

英国皇家学会fellow
引用回帖:
4楼: Originally posted by Jackcd12 at 2013-06-12 13:41:40
拟合的好坏不是看曲线重叠的程度，而是看拟合的误差大小，很多情况下，表观上曲线程度很好，实际上误差是很大  的。
Q是广义上的C，它包括了纯电容（Q的指数项=1时）的情况，也包括了电极表面几何粗糙度对电极过程 ...

如果用R(C(QR))的话，好像Q和R串联的不常见啊
赞一下 回复此楼
金属腐蚀，电化学，电极过程，材料学
6楼2013-06-12 20:49:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
5楼: Originally posted by nono90058 at 2013-06-12 20:21:51
嗯嗯~ 了解!

我的老師要 擬合的數據跟圖說! 所以我一定要一組等效電路元件~
既能跟圖接近 又要數據誤差<10%內的

老師一定說擬的圖不重合!...

那你就慢慢找一个理想的等效电路吧，找不到就让你老师帮你找。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
7楼2013-06-12 23:29:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
6楼: Originally posted by hlwen10s at 2013-06-12 20:49:44
如果用R(C(QR))的话，好像Q和R串联的不常见啊...

Q与R串联的情况经常出现的，比如，微孔内溶液电阻与其底部致密膜的情况就可以用串联电路模拟。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
8楼2013-06-12 23:36:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hlwen10s

金虫 (著名写手)

英国皇家学会fellow

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
8楼: Originally posted by Jackcd12 at 2013-06-13 00:36:33
Q与R串联的情况经常出现的，比如，微孔内溶液电阻与其底部致密膜的情况就可以用串联电路模拟。...

我记得那也并联，
不知你的什么体系中有这种情况。
钢表面有膜层，微孔时，应该是R(Cfilm(Rpore(QdlRct)))
R
Cfilm----------膜电容
Rpore--------微孔内溶液电阻
Qdl-----------双电层
Rct-----------电荷转移电阻
赞一下 回复此楼
金属腐蚀，电化学，电极过程，材料学
9楼2013-06-13 15:23:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

在这个等效电路R(C(QR))中，（QR）是并联关系。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
10楼2013-06-13 15:26:50
