离子导电玻璃片两面涂银浆测其交流阻抗拟合应该用什么等效电路啊？
|
|

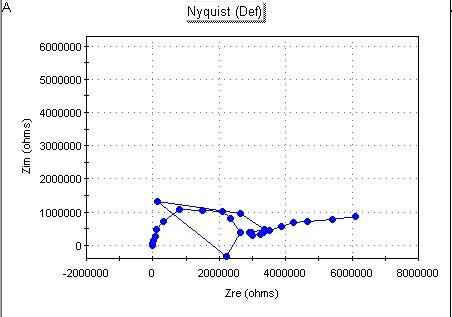

我做的是磷酸盐锂离子传导玻璃，将其磨成片后在两面涂上银浆，用电化学工作站测交流阻抗，将数据拟合应该用什么等效电路啊？R(CR)还是R(CR)W？为什么？ 这里给出析晶和不析晶的交流阻抗图。两者等效电路应该不一样。 请高手解答一下。  不析晶.jpg  析晶.png [ 来自科研家族 快乐检索 ] |
回复此楼» 猜你喜欢
压裂返排液回用配液：不是处理达标再回用，是按配液要求控制指标
已经有0人回复
-
高级氧化技术怎么选：羟基自由基的"虚假繁荣"与工程现实
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有104人回复
-
苏州国家实验室依托苏州大学，面向2027年秋季入学招收博士生
已经有0人回复
-
生物脱氮的碳源账：甲醇、乙酸钠、葡萄糖怎么选，以及内碳源到底值不值得挖
已经有0人回复
-
含氯化工废水的电催化：活性氯是免费氧化剂还是麻烦制造者？
已经有0人回复
-
求助《生物化学》第三版的章节习题和答案完整版
已经有0人回复
-
求助《生物化学》第三版的章节习题和答案完整版
已经有0人回复
-
石墨电极在化工浓水零排前端的角色：不是主战，但少它不行
已经有0人回复
-
【文献导读】Chem. Rev. 绿氢特刊：1美元/kg目标与SOEC等电解路线要点
已经有0人回复
-
析氧电位Tafel 斜率ECSA这三个看起来很专业的参数,可能一直在骗你
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 交流阻抗高手：关于存在吸附电感的交流阻抗拟合等效电路
已经有4人回复
- 【求助】求助高手交流阻抗图 拟合等效电路的问题
已经有19人回复
Jackcd12
至尊木虫 (知名作家)
- ECEPI: 13
- 应助: 2150 (讲师)
- 金币: 13200.5
- 红花: 366
- 帖子: 7744
- 在线: 2176.8小时
- 虫号: 1865159
- 注册: 2012-06-20
- 性别: GG
- 专业: 电化学
【答案】应助回帖
★ ★ ★ ★
感谢参与，应助指数 +1
seagrove: 金币+2, 鼓励新虫多多交流~ 2012-09-09 22:40:58
liyanpeng: 金币+2, ★★★很有帮助 2012-09-10 08:17:07
感谢参与，应助指数 +1
seagrove: 金币+2, 鼓励新虫多多交流~ 2012-09-09 22:40:58
liyanpeng: 金币+2, ★★★很有帮助 2012-09-10 08:17:07
|
第一个图中的三点链接好像不太正常，不知具体情况。 第二个图就是一个典型的混合控制（电荷转移+扩散传质），其等效电路一般采用：Rs(Q(RctW)，即Rct与W串联后与电容（恒相位Q）并联，再串联电阻R. 总体看，Fig.1与Fig. 2图像没有本质差别，当然，如果去掉Fig.1中那三个奇点的话。 |
» 本帖已获得的红花（最新10朵）
liyanpeng
2楼2012-09-09 22:33:06
