[交流] 阻抗拟合时候等效电路的选取

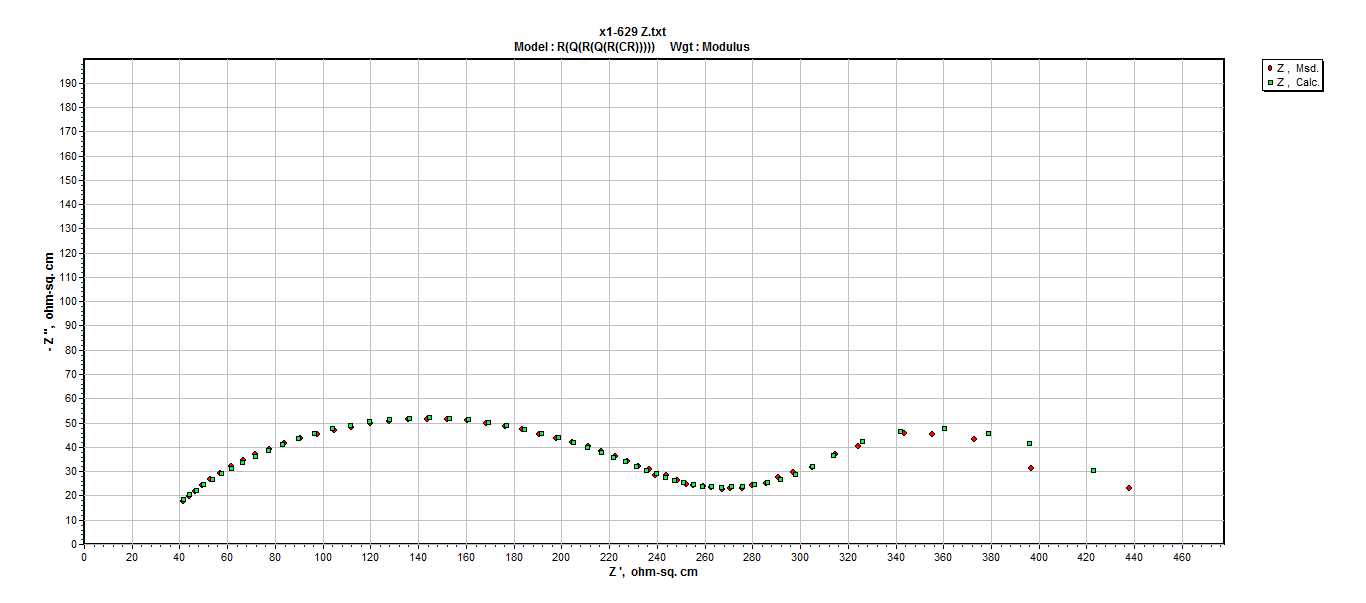

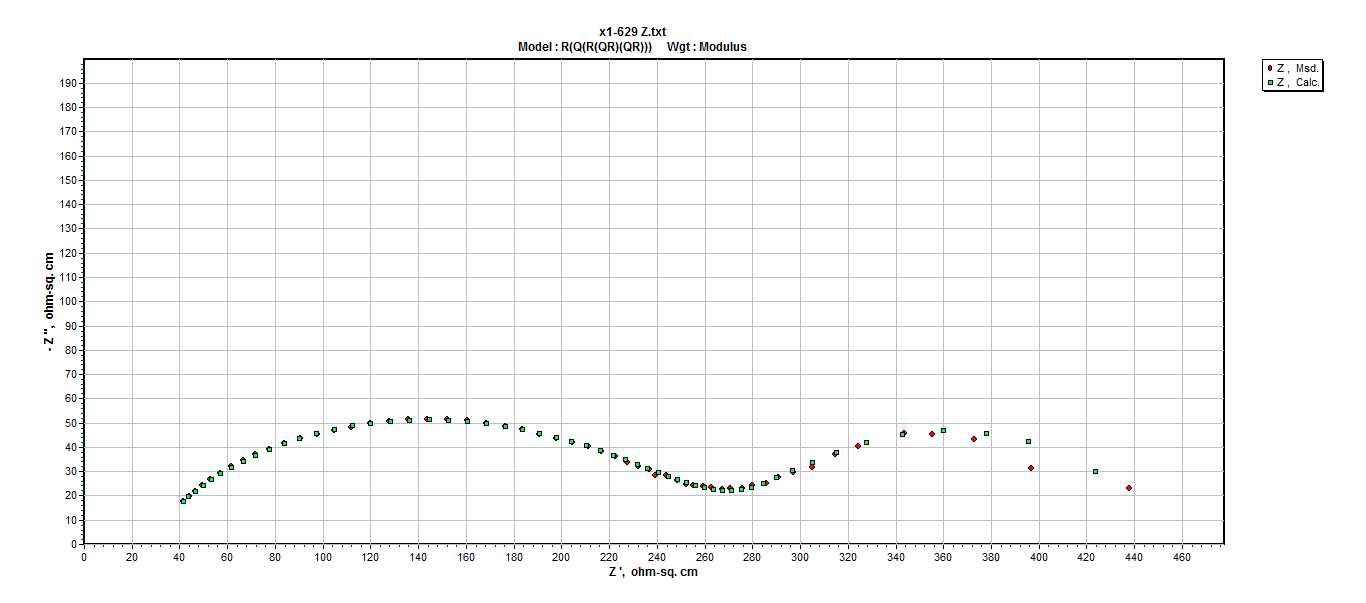

对一个涂层样浸泡末期的阻抗谱进行了拟合,分别用以下两个模型。得到的拟合结果图和参数如下:



2011/4/28, 13:11:05
...\par\my par\2011-4-28\x1-629 Z, R(Q(R(QR)(QR))).par

  1                             = detect the sign of Zim
  1                             = modulus weighting factor
1.570                        = sample area in square cm
R(Q(R(QR)(QR)))
7.671e-05                 = chi squared

index  fixed  symbol        start               end              % error
-------  ------  ---------      --------            -------          -----------
    1       0         R          26.39          26.32           14.9
    2       0         Q       3.928E-6       4.169E-6          348.4
    3       0         n            0.8         0.6779          36.23
    4       0         R          62.84          65.36          251.8
    5       0         Q       1.322E-5      0.0001354          142.2
    6       0         n         0.3997         0.3987           13.3
    7       0         R          191.2          188.7          86.74
    8       0         Q       0.008614       0.008612          8.099
    9       0         n         0.5936         0.5936          5.822
   10       0         R          176.9          176.9          7.008
-------------------------------------------------------------------------




2011/4/28, 13:21:23
...\par\my par\2011-4-28\x1-629 Z, R(Q(R(Q(R(CR))))).par

  1                             = detect the sign of Zim
  1                             = modulus weighting factor
1.570                        = sample area in square cm
R(Q(R(Q(R(CR)))))
1.052e-04                 = chi squared

index  fixed  symbol        start               end              % error
-------  ------  ---------      --------            -------          -----------
    1       0         R          20.47          20.47          3.502
    2       0         Q        3.38E-5        3.38E-5          6.618
    3       0         n         0.5151         0.5151          1.256
    4       0         R          240.8          240.8           1.74
    5       0         Q       0.005512       0.005512          9.756
    6       0         n         0.4831         0.4831          7.761
    7       0         R          116.2          116.2          13.73
    8       0         C       0.007402       0.007403           35.7
    9       0         R          87.97          87.96          18.51
-------------------------------------------------------------------------

两个拟合结果除了低频部分,重合性都很高,第一个拟合模型的方差小些,但是其中一个电容的偏差很大(348.4 %)
请问二者该如何取舍,是不是应该选择第二中模型进行解释啊?

[ Last edited by tudy9662 on 2011-4-28 at 14:42 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

echovia3368

木虫 (正式写手)


我也想知道
2楼2012-10-29 11:06:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
主要看拟合误差,误差小越小越好。
3楼2012-10-29 15:13:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ooO亮Zzz

新虫 (初入文坛)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
1583965楼: Originally posted by Jackcd12 at 2012-10-29 15:13:08
主要看拟合误差,误差小越小越好。

我想问一下,画曲线时是选O还是T,为什么,锂电池是选哪个扩散元件O还是T,为什么??本人电化学菜鸟,求教
4楼2012-10-29 21:25:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
你在拟合时只用了R, C, Q,咋想起用O or T ?
5楼2012-10-29 23:11:13
