[求助] 关于等效电路拟合 求助大神 老神

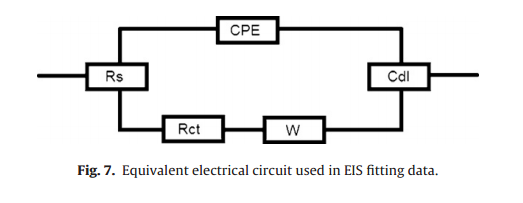

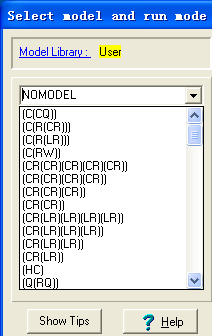

在文献中找到了我做的材料的等效电路，在ZSimpWin中是哪个缩写呢 要一个个的找么 如图一是我找到的文献中的等效电路图，图二是ZSimpWin中可以选择的关于等效电路图的模型库


另外这个图一里面的这些英文缩写是什么意思呢 不是这个方向的所以不是很懂


[ Last edited by ljpassport on 2012-10-15 at 17:03 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-10-15 16:52:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)
其实，文献的等效图仅供参考，你给出的是两个时间常数的等效图，但你的阻抗谱确是一个时间常数的，因此，你先从一个时间常数的图开始。

1. R(Q(RW))

  2. R (C(Q(RW)))
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
9楼2012-10-20 21:10:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ljpassport

铜虫 (正式写手)
自己顶个让帖子靠前
赞一下 回复此楼
2楼2012-10-15 17:22:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
ljpassport: 金币+5, ★★★★★最佳答案, 怎么拟合那个数据库里面没有这个简写呢 2012-10-16 21:08:39
你这个电路图的表示方法不太符合常规，实际上它是一个小并联外套一个大并联电路。
其简写为：R(Q(Cdl(RctW)))
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
3楼2012-10-15 20:09:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljpassport

铜虫 (正式写手)
引用回帖:
3楼: Originally posted by Jackcd12 at 2012-10-15 20:09:10
你这个电路图的表示方法不太符合常规，实际上它是一个小并联外套一个大并联电路。
其简写为：R(Q(Cdl(RctW)))

怎么拟合数据库没有呢 怎么添加呢
赞一下 回复此楼
4楼2012-10-16 21:09:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
不用加，你只需把上面的格式填写在空白处，点run就行了
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
5楼2012-10-16 21:18:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljpassport

铜虫 (正式写手)
引用回帖:
5楼: Originally posted by Jackcd12 at 2012-10-16 21:18:40
不用加，你只需把上面的格式填写在空白处，点run就行了

我用了这个等效电路后  拟合出来就成了直线了 是不是说明这个公式不准啊 还是这个电路图有问题呢

赞一下 回复此楼
6楼2012-10-18 23:47:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
你检查公式输入正确不？
可以将公式中的C改成Q，再试。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
7楼2012-10-19 00:01:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljpassport

铜虫 (正式写手)
引用回帖:
7楼: Originally posted by Jackcd12 at 2012-10-19 00:01:19
你检查公式输入正确不？
可以将公式中的C改成Q，再试。

就是那个大写的c么
赞一下 回复此楼
8楼2012-10-20 21:02:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljpassport

铜虫 (正式写手)
引用回帖:
3楼: Originally posted by Jackcd12 at 2012-10-15 20:09:10
你这个电路图的表示方法不太符合常规，实际上它是一个小并联外套一个大并联电路。
其简写为：R(Q(Cdl(RctW)))

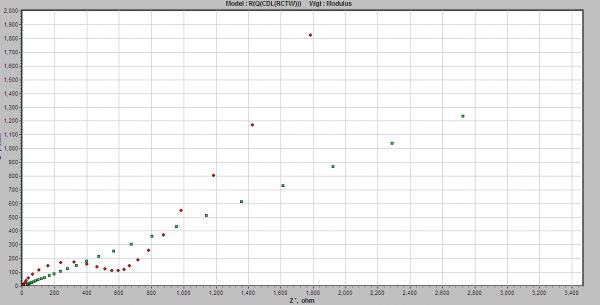

这个电路缩写不太对呢 输入的时候拟合后成了一条直线了
赞一下 回复此楼
10楼2012-10-23 16:43:51
