小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电化基础 » 继续求助：拟合等效电路得到的数据中，哪个是Rct呢
141/2返回列表12下一页
查看: 3675  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

alwaysing

新虫 (初入文坛)

[求助] 继续求助：拟合等效电路得到的数据中，哪个是Rct呢 已有1人参与

index  fixed  symbol        start               end              % error
-------  ------  ---------      --------            -------          -----------
    1       0         R           37.6          37.59          6.815
    2       0         C      1.415E-13      2.805E-14        7.984E9
    3       0         R           3997           3996          79.99
    4       0         Q       5.912E-6       5.911E-6          16.09
    5       0         n          0.864         0.8641          16.32
    6       0         R           7867           7879          147.5
    7       0         W       0.005558      0.0005575          399.2
-------------------------------------------------------------------------
以上是拟合等效电路后导出的数据，想求Rct，到底应该是哪一项呢？三电极体系，工作电极为CPE。求各位大侠指点，非常感谢
回复此楼

» 收录本帖的淘帖专辑推荐

电化学

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-12-03 19:18:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chengong072

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
上图，最起码给出等效电路图
赞一下 回复此楼
2楼2012-12-03 19:27:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alwaysing

新虫 (初入文坛)

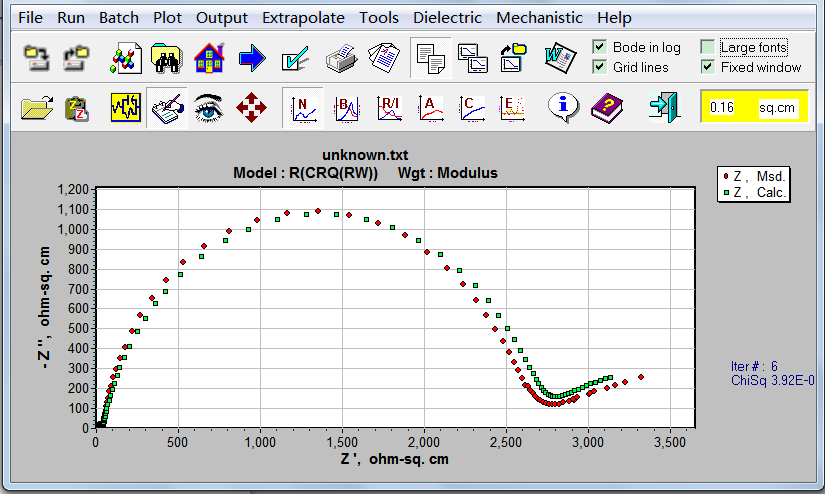

等效电路图如下，我就是想求Rct，但不知道拟合后的数据是哪一项呢？感谢热心人呢帮助

赞一下 回复此楼
3楼2012-12-03 20:21:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
先不要看哪个是Rct，你拟合的误差大得惊人，表明你选择的等效电路是错误的，因此，就谈不上判断哪个是Rct了。
先试一试：R(QR)；或，R(Q(RW))吧，看看误差是否<10%.
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-12-03 20:29:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alwaysing

新虫 (初入文坛)

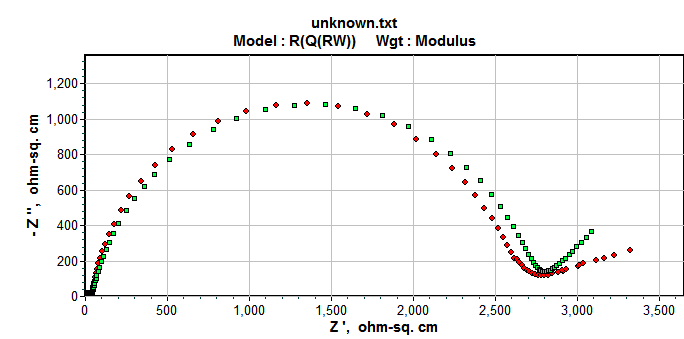

R(Q(RW))数据
ndex  fixed  symbol        start               end              % error
-------  ------  ---------      --------            -------          -----------
    1       0         R          234.2          234.2          5.088
    2       0         Q       9.645E-7       9.645E-7          15.21
    3       0         n         0.8614         0.8614           2.34
    4       0         R         1.68E4         1.68E4           4.26
    5       0         W       0.001181       0.001181          64.05
-------------------------------------------------------------------------

赞一下 回复此楼
5楼2012-12-03 21:17:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alwaysing

新虫 (初入文坛)

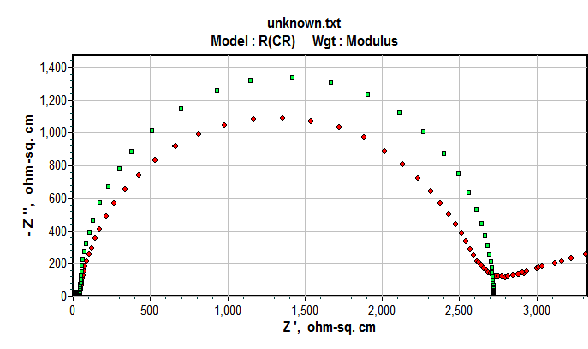

R(CR)数据如下：
index  fixed  symbol        start               end              % error
-------  ------  ---------      --------            -------          -----------
    1       0         R          44.77          44.77          5.121
    2       0         C      0.0002255       2.255E-6          5.267
    3       0         R           2679           2679          3.827
-------------------------------------------------------------------------

赞一下 回复此楼
6楼2012-12-03 21:23:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

老林家的蝶儿

金虫 (小有名气)
引用回帖:
5楼: Originally posted by alwaysing at 2012-12-03 21:17:47
R(Q(RW))数据
ndex  fixed  symbol        start               end              % error
-------  ------  ---------      --------            -------          -----------
    1       0         R    ...

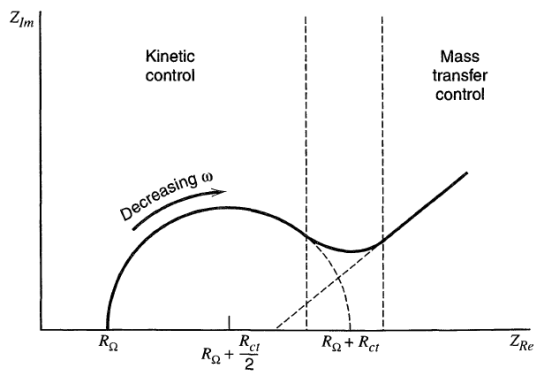

电极过程由电荷传递和扩散过程共同控制时，其Nyquist图是由高频区的一个半圆和低频区的一条45度的直线构成。高频区为电极反应动力学（电荷传递过程）控制，低频区由电极反应的反应物或产物的扩散控制。

…………我也是菜鸟，这是我最近接触的，希望对你有帮助

赞一下 回复此楼
夫唯不争，故天下莫能与之争
7楼2012-12-03 21:50:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xihuashida9682

木虫 (著名写手)
引用回帖:
7楼: Originally posted by 老林家的蝶儿 at 2012-12-03 21:50:18
电极过程由电荷传递和扩散过程共同控制时，其Nyquist图是由高频区的一个半圆和低频区的一条45度的直线构成。高频区为电极反应动力学（电荷传递过程）控制，低频区由电极反应的反应物或产物的扩散控制。

………… ...

这个图太好了，请问能否告知其出处（哪本书或哪篇文献）？以便能详细阅读。谢谢。
赞一下 回复此楼
8楼2012-12-04 07:57:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaofenzi2010

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
误差太大了，ZsimpWin很多模型，你可以都试试，或是文献里有没有经典模型的，可以直接拿来用
赞一下 回复此楼
9楼2012-12-04 08:11:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxhappy

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
8楼: Originally posted by xihuashida9682 at 2012-12-04 07:57:30
这个图太好了，请问能否告知其出处（哪本书或哪篇文献）？以便能详细阅读。谢谢。...

曹楚南的书上有  电化学阻抗原理， 我的那本 电化学测量 书上也有这个图   电化学也是最近接触，望多多指教
赞一下 回复此楼
坚持努力
10楼2012-12-04 09:59:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
