小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 【求助】请问这个等效电路用Zsimwin怎么分析
51/1返回列表
查看: 2171  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

freshapple11

木虫 (小有名气)

[交流] 【求助】请问这个等效电路用Zsimwin怎么分析 已有3人参与

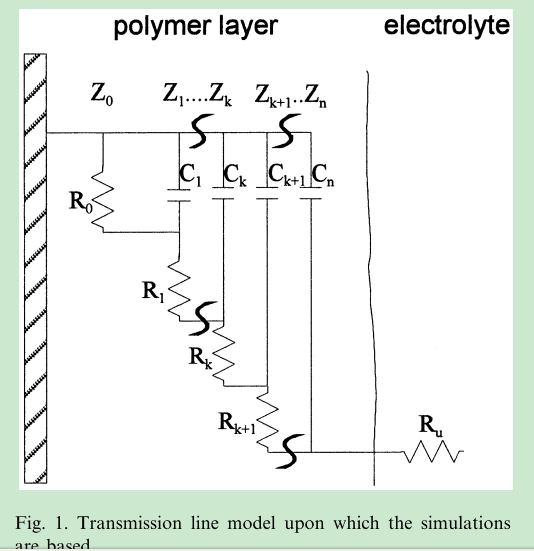

请问这个图在Zsimwin中怎么 表示呢？
菜鸟求助，谢谢大家
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
不论刮风下雨都要来一碗馄饨汤
1楼 2011-03-24 14:47:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
这是多孔电极的等效电路，里面的C1-n是分电容，在这个软件里面是没有办法拟合的
只能够添加一个假设，那就是假设这些分电容是相等的，并且这些分电阻R1-n也是相等的，这样就可以用另外一个电路来进行分析，然后根据电容并联和电阻并联的规律来进行分析
这个等效电路是Ru（C（RC））或者Ru（Q（RQ））
赞一下(1人) 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
2楼2011-03-24 17:08:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

freshapple11

木虫 (小有名气)
谢谢，我试试看
回复此楼
不论刮风下雨都要来一碗馄饨汤
3楼2011-03-25 19:10:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bianhy

至尊木虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
这个图应该是描述电极表面聚合物层中扩散现象的等效电路（传输线）。根据所测得的EIS，在Zsimpwin中要采用不同的等效电路来拟合。
赞一下(2人) 回复此楼
4楼2011-03-25 21:04:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

freshapple11

木虫 (小有名气)

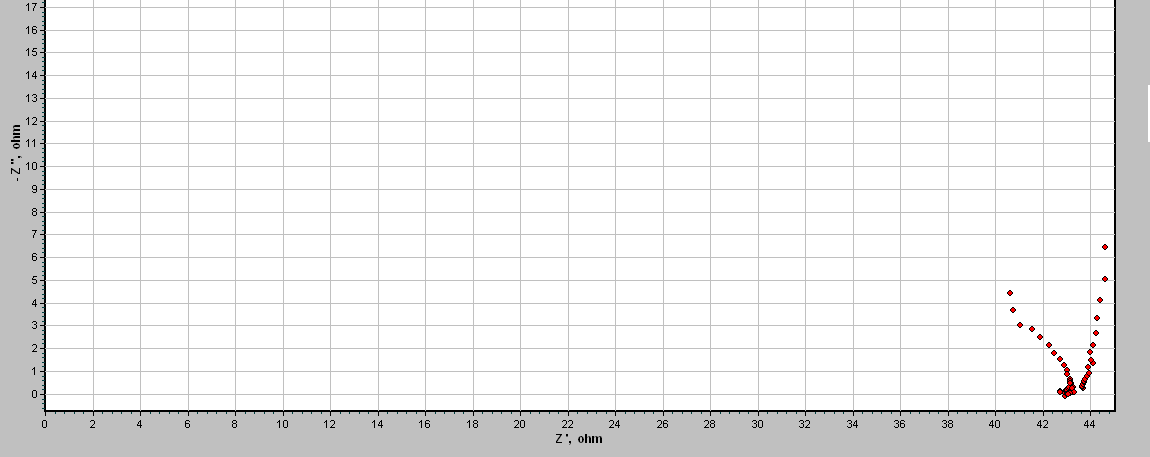

测的数据比较奇怪，用的Pt/C催化剂，不过用的是接近中性的缓冲溶液做电解质，三电极系统的半电池检测，这个数据能分析吗？打算近期再用0.5M H2SO4测一下
赞一下 回复此楼
不论刮风下雨都要来一碗馄饨汤
5楼2011-03-25 22:08:34
