[求助] 该选择怎样的拟合电路

是这样的：在金属表面做了一层硅烷膜后，在3.5%NaCl溶液进行中电化学测试。
1.从数据可以看出，低频区的N图出现负值，这代表的是感抗吗？
2.看了部分文献，对于这类情况，大家选择的拟合电路貌似都是R(CR)和R(C(R(CR)))（如图），我拟合后，只有R(CR)的拟合结果误差基本控制在10%以内，而且拟合曲线与原曲线重合度不大
该咋办呢？
该选择怎样的拟合电路
25eis, R(CR)N.jpg


该选择怎样的拟合电路-1

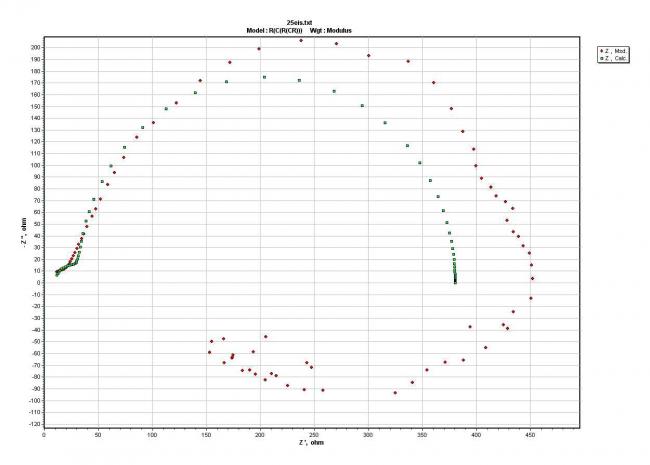

25eis, R(C(R(CR)))N.jpg
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-23 11:03:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

asdry

木虫 (职业作家)
★
Whatsscience: 金币+1 2013-05-23 11:26:16
祝楼主诸事顺利，心想事成！
赞一下 回复此楼
2楼2013-05-23 11:22:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Whatsscience

金虫 (正式写手)
引用回帖:
2楼: Originally posted by asdry at 2013-05-23 11:22:40
祝楼主诸事顺利，心想事成！

谢了
回复此楼
3楼2013-05-23 11:26:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corrtest

木虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
Whatsscience: 金币+1, 还可以分段模拟的啊，那你知道怎么选择这个电路吗 2013-05-23 12:52:40
拟合时基于对反应体系和交流阻抗知识的了解。图像在第四象限，也就是下方的圆弧为感抗。模拟时可采用分段模拟。
赞一下 回复此楼
4楼2013-05-23 11:31:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Whatsscience

金虫 (正式写手)
引用回帖:
4楼: Originally posted by corrtest at 2013-05-23 11:31:18
拟合时基于对反应体系和交流阻抗知识的了解。图像在第四象限，也就是下方的圆弧为感抗。模拟时可采用分段模拟。

谢谢
回复此楼
