[求助] 阻抗模拟电路选择

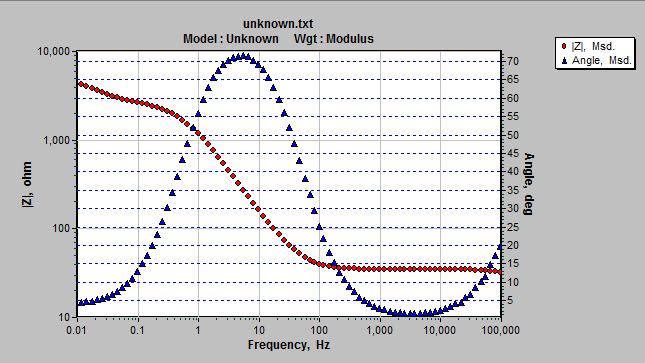

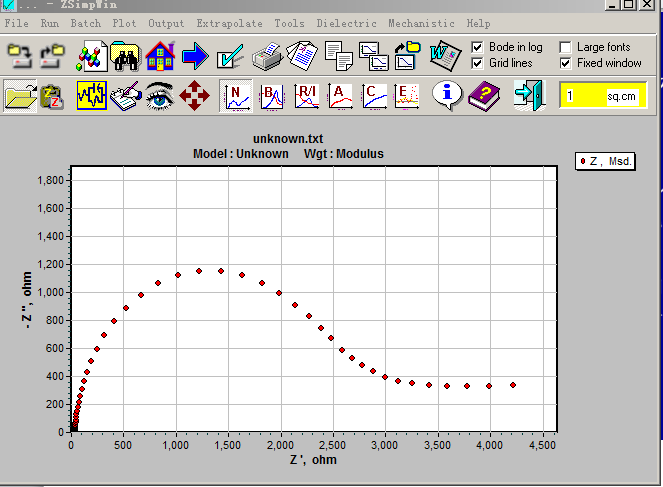

大家好  这是我沉积的一层ZnO薄膜的Nq图和bode图  我想模拟一下分析它的内外层电阻 情况   请问大家用用什么mode 模拟合适呢？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
加油！加油！加油！
1楼 2012-04-19 22:32:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lindasunhui

金虫 (小有名气)

蓝精灵

【答案】应助回帖

感谢参与，应助指数 +1
这个从图应该看不出来吧，应该与你做的电化学体系有关，你分析下你的体系。
赞一下 回复此楼
每天进步一点点！
2楼2012-04-20 09:29:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

416726641

金虫 (正式写手)
引用回帖:
2楼: Originally posted by lindasunhui at 2012-04-20 09:29:54:
这个从图应该看不出来吧，应该与你做的电化学体系有关，你分析下你的体系。

我的体系就是ZnO薄膜做工作电极  氯化钾做电解质液   铂片做对电极 SCE 辅助
赞一下 回复此楼
加油！加油！加油！
3楼2012-04-20 09:41:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goldenyouth

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
从BODE图上看，你的这个图应该包括三个半圆，三个电极反应过程，一个高频的大半圆，一个频率低点的半圆，他与大半圆的后半部分重合，所以从NYQUIST图上看不出来，还有一个就是低频的圆，但是很可惜，他的频率比较低，超出你的测试范围，所以看起来不像个半圆，不过从BODE图上看，应该有这个趋势。我对你的体系不太懂，所以只能提供你参考。建议你重复几次看看，是不是每次都这样，我以前在低频也遇到过这种情况，是接触不好，后来改善了，最后的半圆就消失了，也就是NYQUIST图上的尾巴。
赞一下 回复此楼
goldenyouth
4楼2012-04-20 11:25:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

416726641

金虫 (正式写手)
引用回帖:
4楼: Originally posted by goldenyouth at 2012-04-20 11:25:56:
从BODE图上看，你的这个图应该包括三个半圆，三个电极反应过程，一个高频的大半圆，一个频率低点的半圆，他与大半圆的后半部分重合，所以从NYQUIST图上看不出来，还有一个就是低频的圆，但是很可惜，他的频率比较 ...

能给出个大致的拟合电路CMC吗？
赞一下 回复此楼
加油！加油！加油！
5楼2012-04-20 13:58:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goldenyouth

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
416726641: 金币+10 2012-04-23 21:50:43
引用回帖:
5楼: Originally posted by 416726641 at 2012-04-20 13:58:28:
能给出个大致的拟合电路CMC吗？

这个等效电路就与你的体系有关了，因为我不是做薄膜的，要是你的高频与Zrel的交点不是零的话，我想你可以试试R(CR)(QR)(QR), 要是是从零开始，把第一个R去掉，这是我的想法，但是你可以参考一下你们相关的参考文献，因为在误差允许的范围内有的时候不一定只有一个等效电路，要是选不对，即便拟合出来也不好解释，所以建议你看看参考文献，在他们等效电路的基础上稍作修改应该问题不大。
赞一下 回复此楼
goldenyouth
6楼2012-04-20 14:37:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

axeleo

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
如果用的CHI的话，高频的弧可能来源于离子吸附，设备问题，可以用R(QR)(QR)或者R(QR(QR))试试，还得根据相关文献来，没有十足的把握不要自己发挥拟合电路，你研究的是ZnO表面什么性能？
赞一下 回复此楼
共同交流，共同成长
7楼2012-04-20 15:12:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

w_wwb

铁杆木虫 (知名作家)
我也来学习一下啊   祝你早日解决问题！！！
赞一下 回复此楼
锂电正极材料研究，科研思路为“设身处地为每一个小分子考虑”
8楼2012-04-20 21:04:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ngwang

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你用这个试试啊，Rs(Rct,CPEdl)(Rf,CPEf)，应该没错的，具体参数值自己设定一下。
赞一下 回复此楼
9楼2012-04-22 14:43:48
