小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 腐蚀防护 » 求阻抗拟合电路！！！救救吧~~~
131/2返回列表12下一页
查看: 2708  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
本帖产生 1 个 ECEPI ，点击这里进行查看

zengjing1314

新虫 (小有名气)

[求助] 求阻抗拟合电路！！！救救吧~~~

82520        0.4204        -0.4055
68120        0.4508        -0.4944
56150        0.4906        -0.5898
46390        0.5392        -0.6962
38330        0.6057        -0.8147
31740        0.6859        -0.9414
26120        0.7936        -1.082
21480        0.9288        -1.234
17820        1.086        -1.382
14650        1.288        -1.533
12210        1.508        -1.661
10010        1.773        -1.781
8301        2.085        -1.854
6836        2.381        -1.925
5615        2.696        -1.962
4639        3.003        -1.965
3906        3.274        -1.942
3174        3.586        -1.882
2686        3.818        -1.813
2197        4.072        -1.716
1709        4.347        -1.582
1465        4.493        -1.493
1221        4.641        -1.403
976.6        4.8        -1.3
825.2        4.899        -1.223
683.6        4.996        -1.181
561.5        5.097        -1.122
463.9        5.168        -1.105
380.9        5.256        -1.114
317.4        5.331        -1.128
258.8        5.394        -1.182
214.8        5.49        -1.242
175.8        5.545        -1.318
146.5        5.615        -1.471
122.1        5.705        -1.564
97.66        5.831        -1.762
82.54        5.905        -1.932
68.13        6.023        -2.169
56.23        6.198        -2.49
46.42        6.175        -2.858
38.31        6.423        -3.172
31.62        6.642        -3.635
26.1        6.859        -4.158
21.54        7.027        -4.823
17.78        7.259        -5.496
14.68        7.59        -6.376
12.12        7.894        -7.428
10        7.389        -8.455
8.254        8.557        -10.05
6.813        9.054        -11.76
5.623        9.929        -14.15
4.642        10.03        -16.1
3.831        12.1        -19.47
3.162        11.33        -22.43
2.61        13.19        -26
2.154        14.11        -30.58
1.778        13.98        -38.29
1.468        15.14        -44.51
1.212        19.37        -54.41
1        19.02        -60.76
0.8254        22.88        -70.59
0.6813        22.41        -78.83
0.5623        24.85        -96.5
0.4642        32.85        -111.9
0.3831        35.69        -125.5
0.3162        46.73        -152
0.261        53.49        -177.4
0.2154        65.05        -202.8
0.1778        70.74        -234.6
0.1468        90.4        -271.8
0.1212        114.4        -302.2
0.1        129.2        -350.5
0.08254        189.9        -408.8
0.06813        211.7        -450
0.05623        240        -507.1
0.04642        272.1        -572
0.03831        305        -641.2
0.03162        342.8        -719.5
0.0261        381.6        -802
0.02154        423.6        -899.8
0.01778        467.9        -1007
0.01468        522.1        -1120
0.01212        569.8        -1208
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-15 13:53:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

zhl01228

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
seagrove: 金币+1, ECEPI+1, 应助积极 2012-06-22 22:50:16
zengjing1314: 金币+10 2012-07-13 16:05:04
引用回帖:
10楼: Originally posted by zengjing1314 at 2012-06-17 18:16:00
这个该怎么拟合呢？我是一菜鸟，就刚开始学，也全自己在那折腾~~还希望不吝赐教~~...

你这数据有点不太好，实验尽量注意点抗干扰，比如电磁屏蔽，体系要足够稳定等，EIS的实验误差来源于测量误差和拟合误差，拟合的最终结果实际包含这两个。

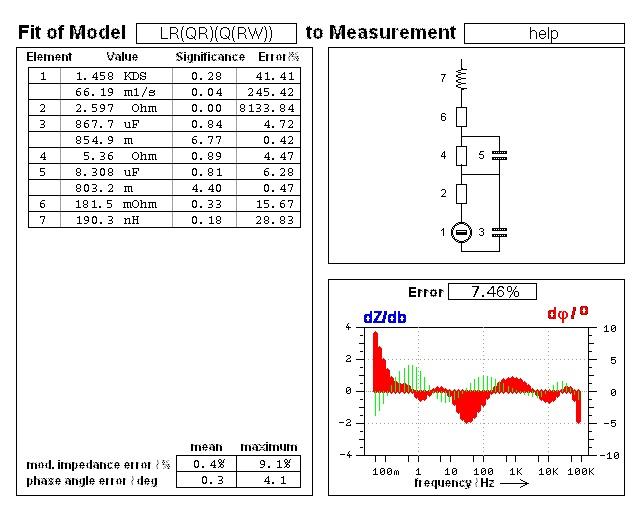

针对目前的数据，我提供一个Zahner的SIM拟合结果供你参考







其他结果在附件里
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : RAW.rar
    • 2012-06-20 10:17:26, 140.73 K
12楼2012-06-20 10:17:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zhl01228

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by axeleo at 2012-06-15 15:54:22
我不是楼主，呵呵，我住楼下，Zsimpwin，不知道楼主是什么反应，这个还得问他...

呵呵，没仔细看。相对于其他离线拟合软件来说，我感觉Zahner的在线拟合非常好
赞一下(1人) 回复此楼
6楼2012-06-15 17:00:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zhl01228

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
seagrove: 金币+3, 鼓励新虫多多应助交流 2012-06-15 15:19:51
LR(QR)(QR)W或者LR(QR)((RW)Q)
测量体系中，
1.  电感L一般都有，
2.  463.9Hz以上的高频有一很平滑的小半圆对应RQ，如果材料表面均匀，无介电耗散，Q就趋近于平板电容C
3.  82.54~463.9Hz有一受测试干扰较大的大容抗弧，对应RQ，和小半圆处理相同
4. 82.54Hz以下，-Nyquist图呈现45度斜线，表明体系的半无限扩散


以上为基于原理的阻抗分析，具体等效电路怎么和体系的特征联系起来，这是楼主自己该解决的问题
赞一下 回复此楼
2楼2012-06-15 14:44:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

axeleo

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
zengjing1314: 金币+2 2012-07-13 16:11:57
大概说说测得什么，用R(QR)(Q(RW))或者R(Q(R(Q(RW))))都拟合不好高频的那个容抗
赞一下 回复此楼
共同交流，共同成长
3楼2012-06-15 14:48:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhl01228

铜虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by axeleo at 2012-06-15 14:48:20
大概说说测得什么，用R(QR)(Q(RW))或者R(Q(R(Q(RW))))都拟合不好高频的那个容抗

不知楼主用何软件拟合的，一般软件用非复线性最小二乘法的算法，初始值的选定，频率限定范围和拟合采样点及其个数会影响整体拟合误差和各元件平衡性。你这种情况有可能是初始值或者频率限定范围没选择好
赞一下 回复此楼
4楼2012-06-15 14:54:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

axeleo

铁杆木虫 (正式写手)
引用回帖:
4楼: Originally posted by zhl01228 at 2012-06-15 14:54:34
不知楼主用何软件拟合的，一般软件用非复线性最小二乘法的算法，初始值的选定，频率限定范围和拟合采样点及其个数会影响整体拟合误差和各元件平衡性。你这种情况有可能是初始值或者频率限定范围没选择好...

我不是楼主，呵呵，我住楼下，Zsimpwin，不知道楼主是什么反应，这个还得问他
赞一下 回复此楼
共同交流，共同成长
5楼2012-06-15 15:54:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

axeleo

铁杆木虫 (正式写手)
引用回帖:
6楼: Originally posted by zhl01228 at 2012-06-15 17:00:56
呵呵，没仔细看。相对于其他离线拟合软件来说，我感觉Zahner的在线拟合非常好...

第一次听说，给个网址，我也试试，呵呵，谢谢！
赞一下 回复此楼
共同交流，共同成长
7楼2012-06-15 20:32:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zengjing1314

新虫 (小有名气)
引用回帖:
3楼: Originally posted by axeleo at 2012-06-15 14:48:20
大概说说测得什么，用R(QR)(Q(RW))或者R(Q(R(Q(RW))))都拟合不好高频的那个容抗

测的是不锈钢/聚苯胺膜在硫酸中的阻抗图~~
赞一下 回复此楼
8楼2012-06-17 11:40:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zengjing1314

新虫 (小有名气)
引用回帖:
4楼: Originally posted by zhl01228 at 2012-06-15 14:54:34
不知楼主用何软件拟合的，一般软件用非复线性最小二乘法的算法，初始值的选定，频率限定范围和拟合采样点及其个数会影响整体拟合误差和各元件平衡性。你这种情况有可能是初始值或者频率限定范围没选择好...

用的是Zsimpwin
回复此楼
9楼2012-06-17 11:40:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zengjing1314

新虫 (小有名气)
引用回帖:
4楼: Originally posted by zhl01228 at 2012-06-15 14:54:34
不知楼主用何软件拟合的，一般软件用非复线性最小二乘法的算法，初始值的选定，频率限定范围和拟合采样点及其个数会影响整体拟合误差和各元件平衡性。你这种情况有可能是初始值或者频率限定范围没选择好...

这个该怎么拟合呢？我是一菜鸟，就刚开始学，也全自己在那折腾~~还希望不吝赐教~~
赞一下 回复此楼
10楼2012-06-17 18:16:00
