[求助] 阻抗“大白”求助：用ZsimpWin软件拟合电路后，如何求Rct 已有1人参与

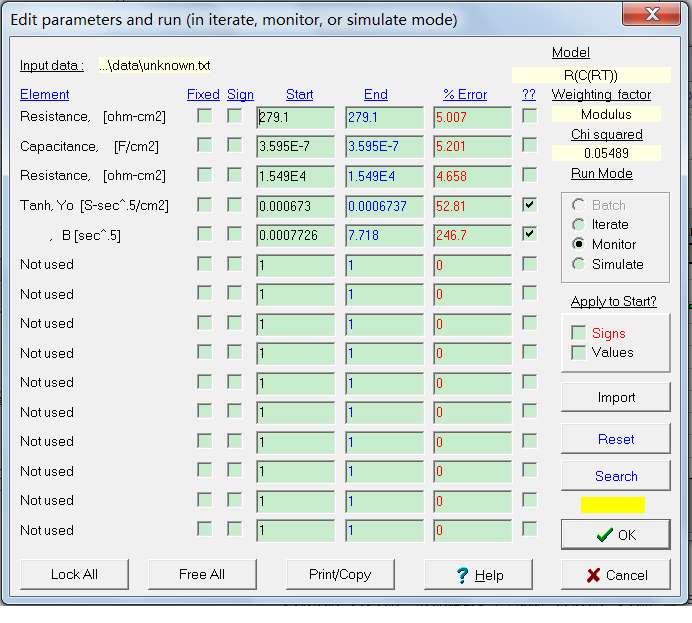

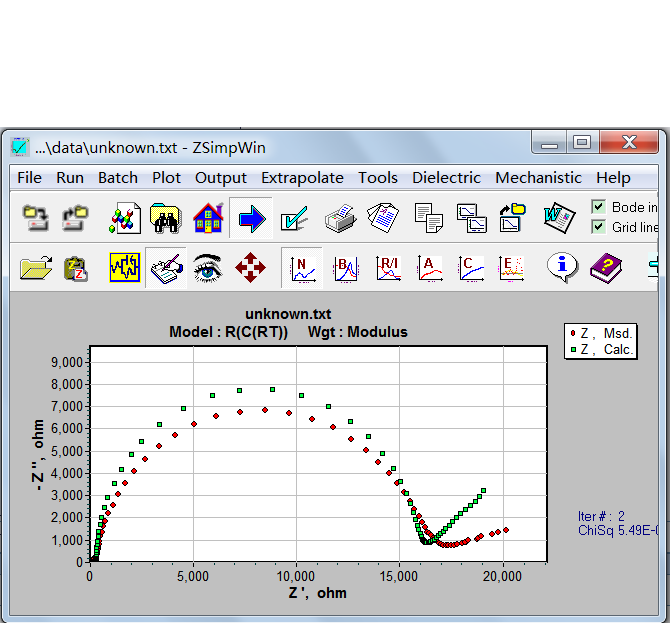

已经用ZsimpWin软件拟合出等效电路，我想求Rct，拟合时选的model为R(C(RT))，如下面第一个图。然后，点击Edit paremeters  and run 查看参数，出现下面第二个图的界面，到底哪里才是我要求的Rct呢？我用这个model拟合对吗？
阻抗大白，求各位高手相助，非常感谢！




回复此楼

» 收录本帖的淘帖专辑推荐

阻抗

» 猜你喜欢
1楼 2012-12-03 17:04:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
你选择的等效电路的拟合结果的误差太大了，说明模拟电路不对。
你试一试R(QR)，关键看拟合误差栏，如果某参数误差>10%，就认为拟合不可接受。
如果误差很小，说明拟合合理，你需要Rct就是等效电路中括号中的那个R数值。
赞一下(2人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
3楼2012-12-03 20:10:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

alwaysing

新虫 (初入文坛)
怎么只有人看，没人回啊？在线等啊啊啊啊啊，着急中
赞一下 回复此楼
2楼2012-12-03 17:08:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alwaysing

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by Jackcd12 at 2012-12-03 20:10:43
你选择的等效电路的拟合结果的误差太大了，说明模拟电路不对。
你试一试R(QR)，关键看拟合误差栏，如果某参数误差>10%，就认为拟合不可接受。
如果误差很小，说明拟合合理，你需要Rct就是等效电路中括号中的那 ...

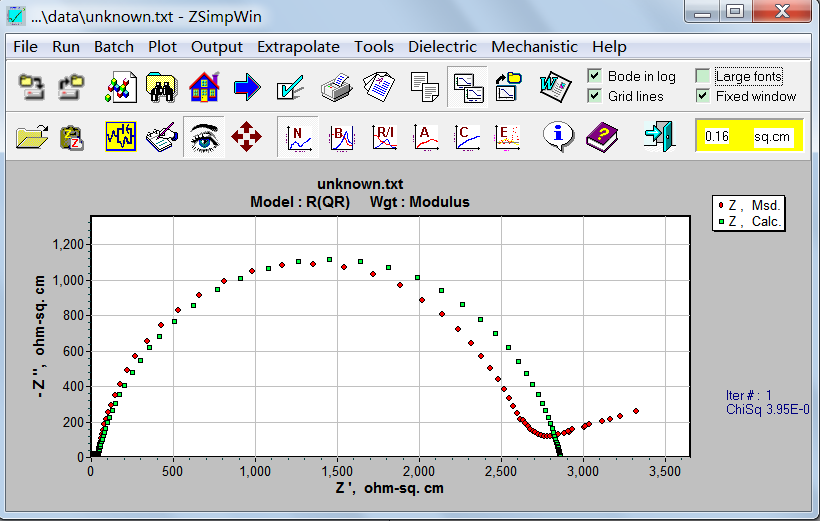

R(QR)数据如下：
index  fixed  symbol        start               end              % error
-------  ------  ---------      --------            -------          -----------
    1       0         R          36.98          36.97          5.191
    2       0         Q       6.485E-6       6.485E-6          14.68
    3       0         n            0.8         0.8514          2.296
    4       0         R           2822           2822          3.468
第二行误差有些大，是不是还不合适呢？第4行的R是我要求的Rct吗？非常感谢
赞一下 回复此楼
4楼2012-12-03 21:57:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alwaysing

新虫 (初入文坛)
R(QR)?

赞一下 回复此楼
5楼2012-12-03 21:57:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

比你原来选的好多了，但还不是最合适的。
你再试一试：R(Q(RW)).
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
6楼2012-12-03 22:01:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alwaysing

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by Jackcd12 at 2012-12-03 22:01:34
比你原来选的好多了，但还不是最合适的。
你再试一试：R(Q(RW)).

误差还是很大呢
index  fixed  symbol        start               end              % error
-------  ------  ---------      --------            -------          -----------
    1       0         R          37.46          37.46          5.061
    2       0         Q       6.035E-6       6.035E-6          15.09
    3       0         n            0.8         0.8612          2.323
    4       0         R           2692           2692          4.169
    5       0         W       0.007187       0.007174           56.6
-------------------------------------------------------------------------
看来还没选到最合适的呢，这次是第4行的R是我要求的Rct对吗？
非常感谢您的热心与耐心呢哦
赞一下 回复此楼
7楼2012-12-03 22:13:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

你比较一下这两个等效电路拟合的结果，好像R(QR)是不是要好些.
你再试一试：R(CR)；R(C(RW))，看是不是好些。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
8楼2012-12-03 22:28:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rain9959

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
我觉得可以试试R（Q（RQ））
赞一下 回复此楼
与其临渊羡鱼，不如退而结网
9楼2012-12-03 22:45:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaofenzi2010

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
ZsimpWin软件里不是有很多模型吗？你每个都试试看哪个误差更小，你要求的Rct就是括号里的那个那个R
赞一下 回复此楼
10楼2012-12-04 08:09:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
