[求助] EIS分析求助！ 已有1人参与

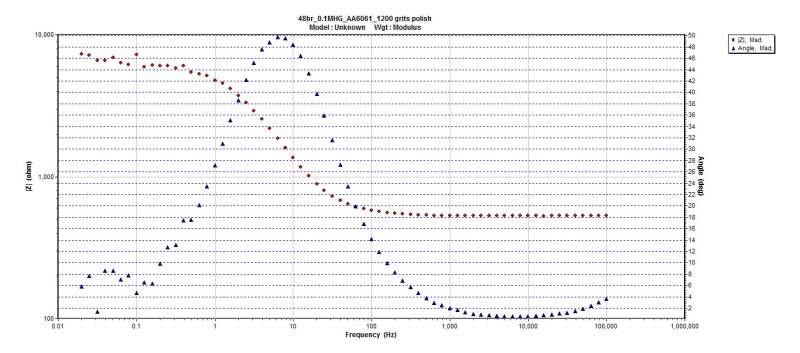

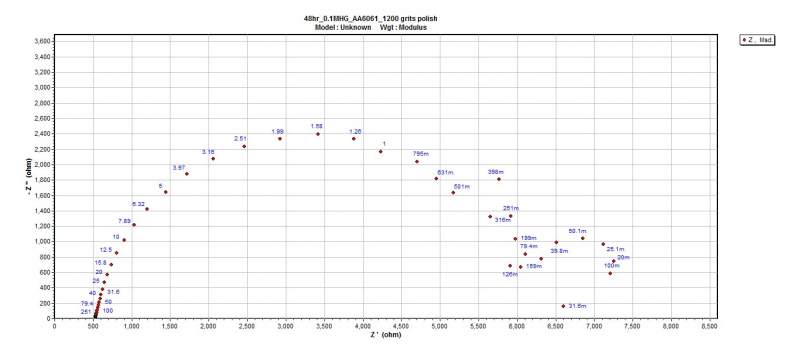

大家好， 小妹最近刚接触EIS, 测出的图却不会分析。  这是在铝合金在有机酸中腐蚀浸泡两天得到的，频率0.02-10KHZ. 图中小容抗不知道可以做什么解释， 还有最后出现的直线回转也不知道是为什么。这个体系用什么样的等效电路描述呢？ 试了很多找不到合适的~
谢谢大家了！
EIS分析求助！


EIS分析求助！-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-02-06 10:14:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
yonkuzu: 金币+5, ★★★很有帮助 2014-02-08 10:44:39
低频下出现的半圆弧意味着电极表面出现了特殊吸附，这种吸附弛豫导致电感现象出现。
因此，你先试一试下面这个等效电路
  R(QR)(QR(RL))
拟合的好坏看拟合误差大小，各元件的误差不大于10%.
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2014-02-06 14:45:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yonkuzu

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by Jackcd12 at 2014-02-06 14:45:05
低频下出现的半圆弧意味着电极表面出现了特殊吸附，这种吸附弛豫导致电感现象出现。
因此，你先试一试下面这个等效电路
  R(QR)(QR(RL))
拟合的好坏看拟合误差大小，各元件的误差不大于10%.

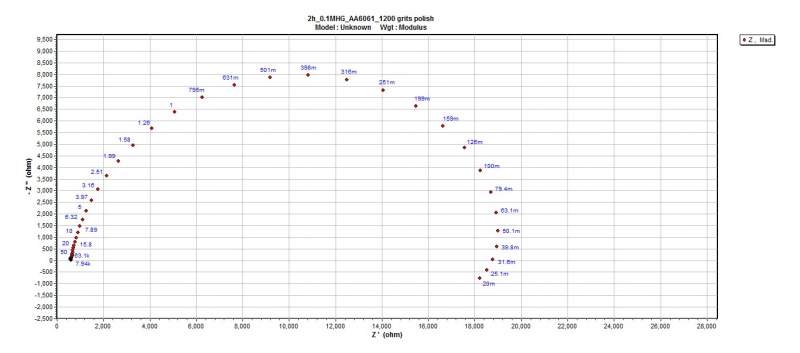

谢谢！ R(QR)(QR(RL))这个我试了， 元件误差太大。 其实在浸泡两个小时的时候， 就有电感现象出现， 但是没有像这个48小时后出现两个半圆弧然后回转的现象。 我觉得在2hr的时候可以用吸附弛豫解释， 但是这个48小时的是不是可以理解为金属表面的氧化物被溶解， 然后是有机酸对铝基底本身的腐蚀造成的？ 2hr的图我也传上来了。 对比两个图是不是腐蚀机理有变化了呢？
EIS分析求助！-2
2h N.jpg
赞一下 回复此楼
3楼2014-02-08 10:22:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
大多数情况下，吸附量很小时阻抗的低频端表现出感抗弧，吸附量（覆盖度）大（>0.5)时，则表现出容抗弧（即出现两个容抗弧），因此，你的情况是48h出现两个容抗弧很可能是吸附增大的原因，短时间（2h)的感抗弧表明吸附初期时的吸附量很少。
赞一下(2人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2014-02-08 17:07:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yonkuzu

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by Jackcd12 at 2014-02-08 17:07:05
大多数情况下，吸附量很小时阻抗的低频端表现出感抗弧，吸附量（覆盖度）大（>0.5)时，则表现出容抗弧（即出现两个容抗弧），因此，你的情况是48h出现两个容抗弧很可能是吸附增大的原因，短时间（2h)的感抗弧表明 ...

谢谢大侠了！以后有问题还会请教的！
赞一下 回复此楼
5楼2014-02-11 08:32:28
