[求助] 高手们快来看看这个EIS图怎么分析

这张图里的半圆不是特别标准,应该怎么分析呢?
而且能够认为半圆越小其对应的电阻就越小吗?
本人初次接触电化学的一些分析方法,很多不懂的地方请大家多多帮忙!
高手们快来看看这个EIS图怎么分析
回复此楼

» 收录本帖的淘帖专辑推荐

电化学测试、图像以及分析

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

Justbemyself
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuhanhenan

铜虫 (正式写手)

你所讲的半圆弧是经过近似推理的理论图,即高频区对应的容抗较小,反应膜层的介电性较差。
实验成就梦想!
2楼2013-09-09 14:07:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuhanhenan

铜虫 (正式写手)

承接上述,你的图做的挺 标准的 ,低频区也不是很高,说明腐蚀介质的通透性比较不错。这要看你做什么了,如果是导电高分子膜层,表示效果还行。如果用作腐蚀防护涂层,效果就很不理想啦!
实验成就梦想!
3楼2013-09-09 14:54:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuhanhenan

铜虫 (正式写手)

承接上述,你的图做的挺 标准的 ,低频区也不是很高,说明腐蚀介质的通透性比较不错。这要看你做什么了,如果是导电高分子膜层,表示效果还行。如果用作腐蚀防护涂层,效果就很不理想啦!
实验成就梦想!
4楼2013-09-09 14:54:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

幻灭牙

捐助贵宾 (职业作家)

同不懂。
5楼2013-09-09 15:24:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sanerlou

木虫 (小有名气)

标准作图,应该横坐标和纵坐标等长,坐标范围一样,这样才能看出来半圆是否标准!
6楼2013-09-09 16:33:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

竹林风cyl

金虫 (小有名气)

引用回帖:
3楼: Originally posted by wuhanhenan at 2013-09-09 14:54:12
承接上述,你的图做的挺 标准的 ,低频区也不是很高,说明腐蚀介质的通透性比较不错。这要看你做什么了,如果是导电高分子膜层,表示效果还行。如果用作腐蚀防护涂层,效果就很不理想啦!

我做的是锂离子电池,不是膜层也不是腐蚀防护涂层,能再分析下么?
Justbemyself
7楼2013-09-10 08:45:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

竹林风cyl

金虫 (小有名气)

引用回帖:
6楼: Originally posted by sanerlou at 2013-09-09 16:33:36
标准作图,应该横坐标和纵坐标等长,坐标范围一样,这样才能看出来半圆是否标准!

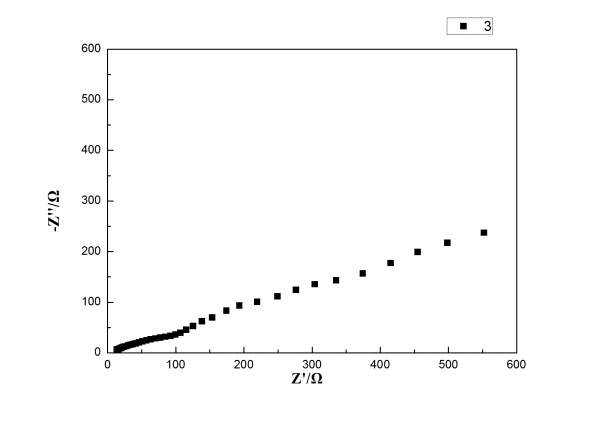

把坐标等长得到的也不是标准半圆,就这样看就能看出来第一个圆好像都不完整呢。
高手们快来看看这个EIS图怎么分析-1

Justbemyself
8楼2013-09-10 08:48:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

竹林风cyl

金虫 (小有名气)

引用回帖:
5楼: Originally posted by 幻灭牙 at 2013-09-09 15:24:06
同不懂。

9楼2013-09-10 08:49:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Fenixknick

铁虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
哪里有半圆啊。。
这个线好像完全没有往上去啊
感觉中频扩散阻抗很大
高频容抗响应没有,表示没有形成很好的双电层电容
你可以把图放大了仔细瞅瞅有没有半圆。。
个人意见,EIS很麻烦的,等大牛来看看吧
10楼2013-09-10 23:51:48
