[交流] 电化学阻抗EIS分析

各位虫友：
       锂离子电池的阻抗分析中，请问
1、低频端没有呈现45°直线，有些电位大于45°，有些小于45°，这说明什么问题？
2、高频端如何识别几个时间常数？
3、得到一张EIS图谱，如何分析？从哪些方面入手？有哪些步骤和需要注意的地方？
      先谢谢各位虫友的回答！
回复此楼

» 收录本帖的淘帖专辑推荐

阻抗谱专辑 工具

» 本帖已获得的红花（最新10朵）

蚍蜉撼树9

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-02-25 19:40:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

t123thk

金虫 (正式写手)

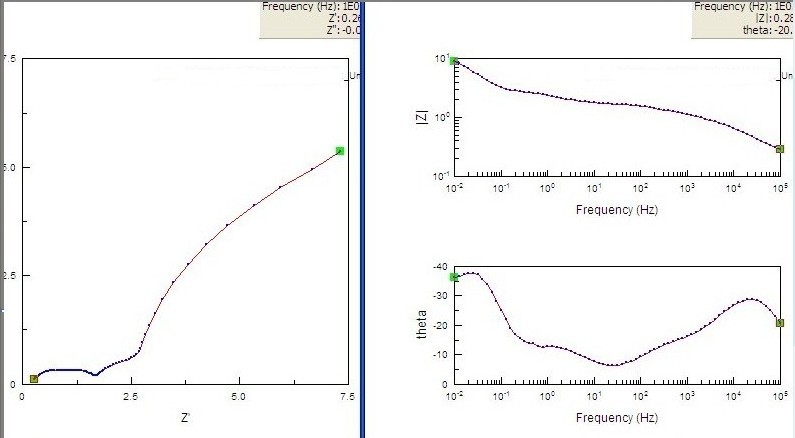

t123thk: 回帖置顶 2012-02-27 18:47:02
引用回帖:
24楼: Originally posted by beina at 2012-02-27 17:19:22:
最好把图放上来，大家才能帮你解答嘛，或者你用拟合软件分别试试呗

不吝赐教




[ Last edited by t123thk on 2012-2-27 at 18:46 ]
赞一下 回复此楼
25楼2012-02-27 18:42:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

beina

新虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
t123thk(金币+1): 谢谢回帖 2012-02-27 17:11:30
波特图相位角的峰数和模图上的斜率数都与时间常数有关，可用Zview拟合
赞一下(2人) 回复此楼
22楼2012-02-27 16:53:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

t123thk

金虫 (正式写手)
引用回帖:
10楼: Originally posted by pwhboy at 2012-02-26 09:32:51:

讲点实质性的内容呀
赞一下(1人) 回复此楼
11楼2012-02-26 10:41:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hw_zhong

铁杆木虫 (著名写手)
★
t123thk(金币+1):谢谢参与
t123thk(金币+2): 非常感谢 2012-02-26 14:35:55
低频区：1.如果电极表面很粗糙，以致扩散过程部分相当于球面扩散，一般说可是弥散效益导致；2.除了电极电势外，还有另外一个状态变量，这个变量在测量的过程中引起感抗。这时就会偏离45°。
楼主如果要很好搞懂锂电EIS，我推荐你好好看篇文献：“锂离子电池的电化学阻抗谱分析”，厦门大学孙世刚写的，写得非常的好。
赞一下(1人) 回复此楼
14楼2012-02-26 13:25:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xby1815

木虫 (正式写手)
★
t123thk(金币+1):谢谢参与
楼上推荐的这本书可以堪为典范了，不过对于初学者还是挺难得
赞一下(1人) 回复此楼
17楼2012-02-27 09:08:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunyunjoy

银虫 (初入文坛)
★
t123thk(金币+1):谢谢参与
第一张图的半圆部分为阻抗值，如果你比较的就是比较半圆的大小，大的话阻抗强
赞一下(1人) 回复此楼
31楼2012-02-28 19:03:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

robin_xmu

金虫 (小有名气)
★
t123thk(金币+1):谢谢参与
同样疑惑。。帮顶
回复此楼
7楼2012-02-25 22:07:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

derekqian

铜虫 (小有名气)
★
t123thk(金币+1):谢谢参与
给你推荐一本书吧，査全性的《电极过程动力学导论》
赞一下 回复此楼
8楼2012-02-26 02:01:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

t123thk

金虫 (正式写手)
引用回帖:
2楼: Originally posted by ts_chenchao at 2012-02-25 19:59:03:

说话  要内容
回复此楼
12楼2012-02-26 10:46:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

许志新

铁杆木虫 (职业作家)
★
t123thk(金币+1):谢谢参与
同样疑惑。。帮顶
回复此楼
13楼2012-02-26 11:06:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanghf98

至尊木虫 (职业作家)
★
t123thk(金币+1):谢谢参与
推荐曹楚南先生的《电化学阻抗谱导论》
赞一下 回复此楼
16楼2012-02-26 18:32:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fjcyt

铁杆木虫 (著名写手)
★
t123thk(金币+1):谢谢参与
有很多专门的阻抗谱的书。建议看看。
赞一下 回复此楼
18楼2012-02-27 09:29:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Sly2

木虫 (著名写手)
★
t123thk(金币+1):谢谢参与
http://muchong.com/bbs/viewthread.php?tid=3801295&fpage=1好好看看这本书
赞一下 回复此楼
19楼2012-02-27 10:32:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dongwei87

铜虫 (小有名气)
同求！！！
回复此楼
20楼2012-02-27 12:06:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hjcddd

木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
t123thk(金币+1): 同样感谢 这个我看了下 还是要结合自己图谱和样品制程系统分析的好 2012-02-27 17:12:03
曹楚南的《电化学阻抗导论》
赞一下 回复此楼
21楼2012-02-27 14:22:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

t123thk

金虫 (正式写手)
引用回帖:
22楼: Originally posted by beina at 2012-02-27 16:53:18:
波特图相位角的峰数和模图上的斜率数都与时间常数有关，可用Zview拟合

Nyquist 图可以看出3个半圆   但是Bode图中相位角与频率关系图上有一个很宽的峰和一个峰 类似两个时间常数 是不是峰不一定很强很对称 有那个趋势也算一个时间常数呢
赞一下 回复此楼
23楼2012-02-27 17:09:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beina

新虫 (正式写手)
最好把图放上来，大家才能帮你解答嘛，或者你用拟合软件分别试试呗
赞一下 回复此楼
24楼2012-02-27 17:19:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

t123thk

金虫 (正式写手)
answers
回复此楼
30楼2012-02-28 18:27:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

t123thk

金虫 (正式写手)
引用回帖:
31楼: Originally posted by yunyunjoy at 2012-02-28 19:03:22:
第一张图的半圆部分为阻抗值，如果你比较的就是比较半圆的大小，大的话阻抗强

嗯 再系统分析下吧  等效电路及各元件啥的
赞一下 回复此楼
32楼2012-02-28 19:05:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunyunjoy

银虫 (初入文坛)
Rs 代表电解质溶液电阻，Cd 代表界面区间产生的双电层电容，Zw代表溶液中离子阻抗
赞一下 回复此楼
33楼2012-02-28 19:44:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

t123thk

金虫 (正式写手)
这个图中可以看出哪些信息捏
赞一下 回复此楼
34楼2012-02-28 19:45:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

t123thk

金虫 (正式写手)
引用回帖:
33楼: Originally posted by yunyunjoy at 2012-02-28 19:44:15:
Rs 代表电解质溶液电阻，Cd 代表界面区间产生的双电层电容，Zw代表溶液中离子阻抗

这个图中可以看出哪些信息捏
赞一下 回复此楼
35楼2012-02-28 19:52:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tao851002

银虫 (小有名气)
★
t123thk(金币+1):谢谢参与
把图发出来看看
回复此楼
39楼2012-02-28 21:53:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

t123thk

金虫 (正式写手)
引用回帖:
39楼: Originally posted by tao851002 at 2012-02-28 21:53:34:
把图发出来看看

见第二楼置顶回复  有图谱
赞一下 回复此楼
40楼2012-02-28 22:29:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

菜鸟张

新虫 (小有名气)
★
t123thk(金币+1):谢谢参与
弱弱的问，用什么软件拟合交流阻抗的数据呢？
赞一下 回复此楼
41楼2012-02-29 12:55:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Love_Matrix

木虫 (正式写手)
★
t123thk(金币+1): 谢谢参与
频率不够低吧
回复此楼
42楼2012-04-03 20:41:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

t123thk

金虫 (正式写手)
引用回帖:
42楼: Originally posted by Love_Matrix at 2012-04-03 20:41:44:
频率不够低吧

0.01Hz呀 够低的了吧
赞一下 回复此楼
43楼2012-04-04 17:10:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

t123thk

金虫 (正式写手)
引用回帖:
42楼: Originally posted by Love_Matrix at 2012-04-03 20:41:44:
频率不够低吧

0.01Hz呀 够低的了
赞一下 回复此楼
44楼2012-04-04 17:10:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Love_Matrix

木虫 (正式写手)
引用回帖:
43楼: Originally posted by t123thk at 2012-04-04 17:10:03:
0.01Hz呀 够低的了吧

0.0001的扫过
回复此楼
45楼2012-04-04 21:07:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

t123thk

金虫 (正式写手)
引用回帖:
45楼: Originally posted by Love_Matrix at 2012-04-04 21:07:12:
0.0001的扫过

扫过结果怎么样捏  是斜线还是弯曲的呢
赞一下 回复此楼
46楼2012-04-05 12:41:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

congthit

金虫 (小有名气)
★
t123thk(金币+1): 谢谢参与
好复杂啊
回复此楼
47楼2012-04-09 22:38:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwjlf

铁杆木虫 (正式写手)
★ ★
t123thk(金币+1): 谢谢参与
t123thk: 金币+1 2012-04-14 17:44:50
电容性能不是很好吧
赞一下 回复此楼
49楼2012-04-10 21:49:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

奔跑的车

银虫 (初入文坛)
★
t123thk(金币+1): 谢谢参与
同样对阻抗谱感到迷茫啊，我是学习食品科学的，对于阻抗一头的雾水，想知道些入门级的知识啊。
赞一下 回复此楼
50楼2012-06-13 11:07:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
