[求助] 如何分析18650钛酸锂电池的EIS 已有2人参与

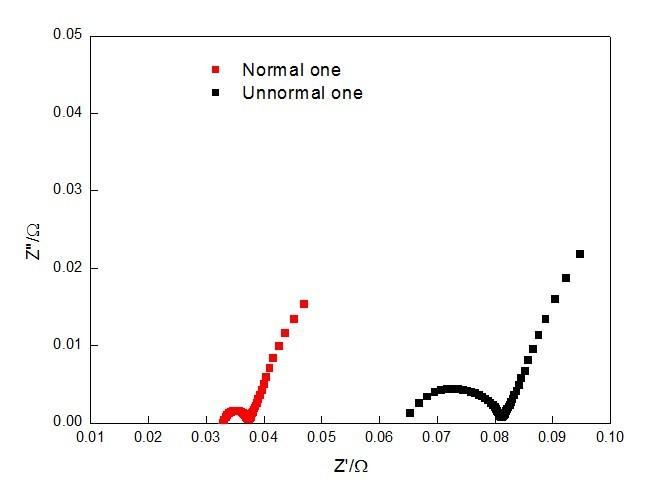

本人测试了两个18650钛酸锂单体电池的EIS,其中一个是被大电流(5C)过充的,一个是完好的。作出的EIS如下图所以,由于本人是热能专业的,对电化学知识不懂,所以看不出什么东西,希望站内懂电化学知识的朋友们帮个忙,解释下差别和原因,感激不尽!

回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jackey1983

铁虫 (初入文坛)

【答案】应助回帖

首先你的测试条件不明,如果是在高频下扫描得到的曲线,黑色曲线明显的是阻抗变大(半圆的直径大说明内阻大),这个阻抗代表的是Li的迁移速率的大小,说明你过充后Li的迁移速率降低了,具体表现为倍率性能降低,和高倍率下的容量也降低。如果你的测试是在中频下测试的,也是说明阻抗变大,和高频下不同的是,这个阻抗代表的是活性物质之间的阻抗以及活性物质和基体之间的阻抗。
10楼2014-01-23 09:54:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

俊希kingsely

新虫 (初入文坛)

自己顶一个,大神们帮个忙
2楼2013-04-10 12:17:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与,应助指数 +1
如你图中标识的那样,Unnormal one 就是不正常,它的电荷转移电阻比normal的大,差别很明显。
Themoreamanlearns,themoreheknowshisignorance!
3楼2013-04-10 14:39:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

俊希kingsely

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by Jackcd12 at 2013-04-10 14:39:24
如你图中标识的那样,Unnormal one 就是不正常,它的电荷转移电阻比normal的大,差别很明显。

就是阻抗比较大,能说明其他问题么?比如什么镶嵌了的难度,循环性能好坏,容量变差之类的?
4楼2013-04-10 22:36:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

这里的阻抗包括了电荷转移阻抗和传质阻抗,不正常样品的电荷转移阻抗较大,肯定与电极微观结构相关,具体分析需要考虑你的样品结构。阻抗大的结果反映在充放电相应和电流效率方面。
Themoreamanlearns,themoreheknowshisignorance!
5楼2013-04-10 23:08:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

俊希kingsely

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by Jackcd12 at 2013-04-10 23:08:24
这里的阻抗包括了电荷转移阻抗和传质阻抗,不正常样品的电荷转移阻抗较大,肯定与电极微观结构相关,具体分析需要考虑你的样品结构。阻抗大的结果反映在充放电相应和电流效率方面。

非常感谢 我主要想知道坏的电池性能到底是那些变差了 比如充放电倍率性能 循环性能 或者其他的SEI膜变厚。。。
6楼2013-04-11 00:04:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

你所关心的指标都是电极微观过程综合后的宏观表现,需要测试这些宏观指标才知道微观过程产生的影响。
Themoreamanlearns,themoreheknowshisignorance!
7楼2013-04-11 10:49:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

俊希kingsely

新虫 (初入文坛)

引用回帖:
7楼: Originally posted by Jackcd12 at 2013-04-11 10:49:31
你所关心的指标都是电极微观过程综合后的宏观表现,需要测试这些宏观指标才知道微观过程产生的影响。

哦,原来是这样,感谢啦
8楼2013-04-11 11:01:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小鱼鱼01

新虫 (初入文坛)

【答案】应助回帖

不正常的接触阻抗增加的比较多,电化学阻抗也增大很多
9楼2013-06-16 12:28:34
