[求助] 求助电话学Bode 图解释

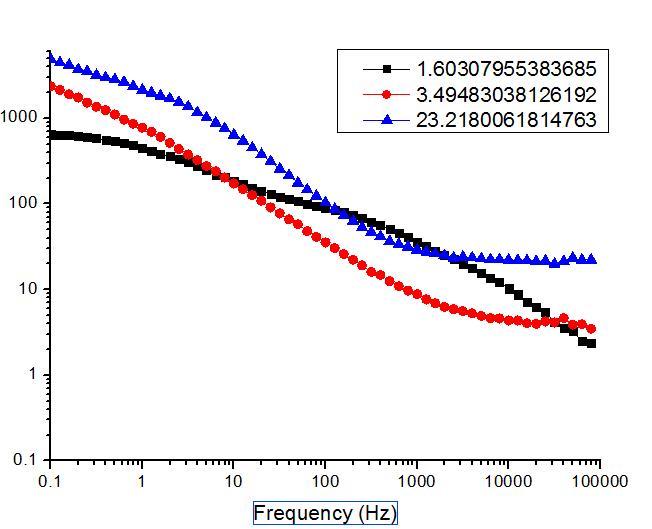

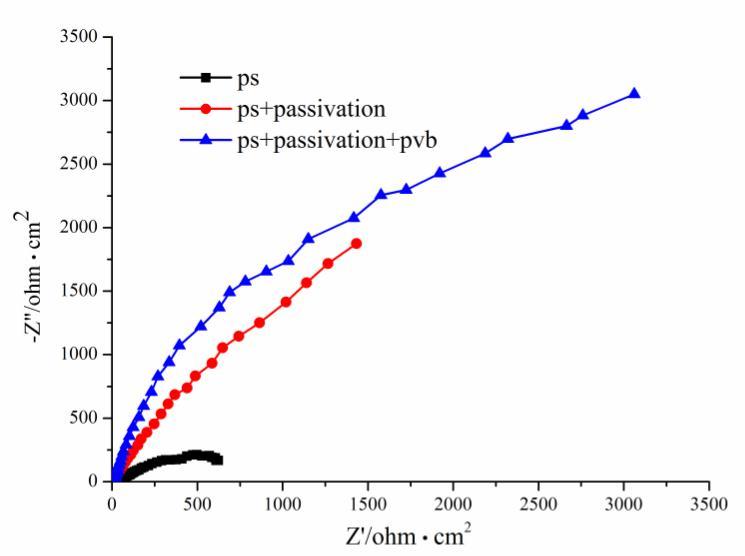

求助，做的实验画出的Nyquist and Bode plots 如图所示，就是不知道bode图该怎么解释，求高手指点哈




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2012-12-09 21:38:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)
高频端有圆弧的话，表明电子转移受到了阻碍，如果没有的话，说明电子转移速度快，因此，你把Nyquist图的两个坐标刻度的最大值设置为1000，这样就相当于放大了原点附近的图，看看曲线有没有圆弧。
从你的阻抗谱看，你的涂层发挥以一定的作用，深蓝色线的样品的保护性最好，没有涂层的黑色最差。至于没有文献的阻抗大，那就是你涂层的质量的问题了。
赞一下(5人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
9楼2012-12-19 19:56:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
yhy110110: 金币+2, ★★★很有帮助 2012-12-10 14:35:18
Nyquist 图已经很清楚地表明三个样品之间存在显著的差异了，不一定非要用Bode图来说明。
Bode图是用于说明体系阻抗随频率的变化的。在你的bode图中，蓝色线的样品在低频和高频区都表现出较大的阻抗，尤其是高频区的阻抗在20kHz后保存恒定，意味著这个样品中容性组分（膜，孔这类的）较小。
赞一下(2人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-12-09 22:08:00
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gaofenzi2010

至尊木虫 (著名写手)

【答案】应助回帖

波特图主要用来看阻抗大小，而能奎斯特图用来说明防腐机理，波特图一般关注的是低频区（即0.01Hz）的阻抗值大小，一般此值越大，表明防腐效果越好。
赞一下 回复此楼
3楼2012-12-10 14:36:49
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhy110110

木虫 (正式写手)
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-12-09 22:08:00
Nyquist 图已经很清楚地表明三个样品之间存在显著的差异了，不一定非要用Bode图来说明。
Bode图是用于说明体系阻抗随频率的变化的。在你的bode图中，蓝色线的样品在低频和高频区都表现出较大的阻抗，尤其是高频区的 ...

我看的文献，差不多都结合Nyquist 图和Bode图分析。楼主以为Nyquist 图和Bode图中黑色的样品该怎么分析呢？？在Nyquist 图中所处位置很低，但在bode中又出现了反常的行为、不过在低频处电容区表现的很低，我看其他的文献也出现过类似的情况。他就是只提出了低频电容区的值较低，而没有解释中间的部分。
赞一下 回复此楼
4楼2012-12-10 14:42:35
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
我不知道你的具体体系和你的目的，对不同的电极体系，相同的EIS图有不同的物理意思，因此，你需要分析自己的电极体系特征，结合EIS给我电极过程和电极结构解释。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
5楼2012-12-10 15:05:45
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhy110110

木虫 (正式写手)
引用回帖:
5楼: Originally posted by Jackcd12 at 2012-12-10 15:05:45
我不知道你的具体体系和你的目的，对不同的电极体系，相同的EIS图有不同的物理意思，因此，你需要分析自己的电极体系特征，结合EIS给我电极过程和电极结构解释。

我的是双层结构，内层是一层较为活泼的金属镀层，外层是钝化层。老师的意思是让我选用和体系类似的模型加以拟合，来结合Nyquist 图和Bode图说明腐蚀机理。阁下以为我该选用什么样的模型呢？
赞一下 回复此楼
6楼2012-12-18 17:22:19
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
其实，Nyquist图就足以让你分析比较保护层的效果了。你可以搜一下中文关于金属涂层的EIS相关的文章看看。
  你把高频端的阻抗谱放大看一下，看高频端（坐标0附近）有没有圆弧段出现，你现在的图看不出来。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
7楼2012-12-18 17:29:29
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhy110110

木虫 (正式写手)
引用回帖:
7楼: Originally posted by Jackcd12 at 2012-12-18 17:29:29
其实，Nyquist图就足以让你分析比较保护层的效果了。你可以搜一下中文关于金属涂层的EIS相关的文章看看。
  你把高频端的阻抗谱放大看一下，看高频端（坐标0附近）有没有圆弧段出现，你现在的图看不出来。

高频是在远离坐标原点吧，放大图能说明什么问题呢？
老师让我选择合适的模型结合自己的体系去拟合一下，从而更好的解释腐蚀的机理。我看了一些文献，根据自己的体系大致选择了一下模型，但是拟合的结果不好，阁下以为对于我的没有出现明显半圆的情况，有必要进行一下拟合吗？还有就是感觉自己的阻抗值和其他的文献比起来感觉值小了好多，可能因为我的外层膜太薄的缘故。现在很是纠结哈
赞一下 回复此楼
8楼2012-12-19 19:44:30
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhy110110

木虫 (正式写手)
引用回帖:
9楼: Originally posted by Jackcd12 at 2012-12-19 19:56:38
高频端有圆弧的话，表明电子转移受到了阻碍，如果没有的话，说明电子转移速度快，因此，你把Nyquist图的两个坐标刻度的最大值设置为1000，这样就相当于放大了原点附近的图，看看曲线有没有圆弧。
从你的阻抗谱看， ...

黑色样品的高频段有一小段圆弧出现，而其他两条没有圆弧出现。个人感觉黑色样品实际上有一段容抗弧和一长段扩散弧组成，表明已经进入了瓦尔堡扩散区。而两外两段，只有部分的容抗弧，表明外层涂层的加入极大的阻挡了攻击性离子的攻击，起到了较好的耐蚀作用。但是，可能由于低频区的频率选择范围太窄（或者由于浸泡的时间太短）没有出现较为完整 的容抗弧，而不能分析其耐蚀的机理（因为我的是双层结构，外层是钝化层，内层有部分的活泼层）。阁下以为我这样解释可以吗？
赞一下 回复此楼
10楼2012-12-21 09:19:41
