[求助] 新手求助 帮忙看下bode图

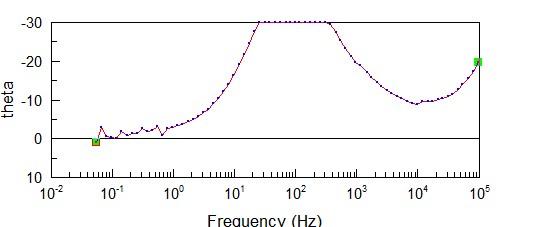

各位虫友帮忙看看图的中间为什么会有一条直线，为什么相角到30°就没有了，是我设置的问题吗？

bode
回复此楼

» 收录本帖的淘帖专辑推荐

电化学专辑

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
年龄是生命的长度，学识是生命的密度，意志是生命的强度，梦想是生命的高度，送给自己，也送给你
1楼 2012-08-18 21:04:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

yzw1990

木虫 (著名写手)
seagrove: 回帖置顶 2012-08-20 15:58:45
引用回帖:
4楼: Originally posted by Jackcd12 at 2012-08-19 21:27:25
不知道你用的是那种仪器测试的。一般的电化学工作站的阻抗测试功能是不会出现这种情况的，除非仪器软硬件有问题，你同时把Z-f, Zr-f, Zim-f都作图，如果阻抗-频率图也不正常的话，那可能就是仪器会你的样品有问题了 ...

麻烦仁兄帮我看看
赞一下 回复此楼
年龄是生命的长度，学识是生命的密度，意志是生命的强度，梦想是生命的高度，送给自己，也送给你
6楼2012-08-20 13:33:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
seagrove: 金币+1, 鼓励新虫多多应助交流 2012-08-19 13:55:52
显然是你的数据记录设置量程小于实际到达的数值，设置高一点的量程应该就可以了。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-08-19 13:53:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzw1990

木虫 (著名写手)
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-08-19 13:53:06
显然是你的数据记录设置量程小于实际到达的数值，设置高一点的量程应该就可以了。

具体是哪个数值设置引起的呢？能设置的就是初始电位，频率范围，电压波动振幅
赞一下 回复此楼
年龄是生命的长度，学识是生命的密度，意志是生命的强度，梦想是生命的高度，送给自己，也送给你
3楼2012-08-19 21:11:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★
seagrove: 金币+1, 感谢应助交流~ 2012-08-20 15:58:28
不知道你用的是那种仪器测试的。一般的电化学工作站的阻抗测试功能是不会出现这种情况的，除非仪器软硬件有问题，你同时把Z-f, Zr-f, Zim-f都作图，如果阻抗-频率图也不正常的话，那可能就是仪器会你的样品有问题了。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-08-19 21:27:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
yzw1990: 金币+2, ★有帮助 2012-08-20 15:23:15
seagrove: 金币+1, 鼓励新虫多多应助交流 2012-08-20 15:58:38

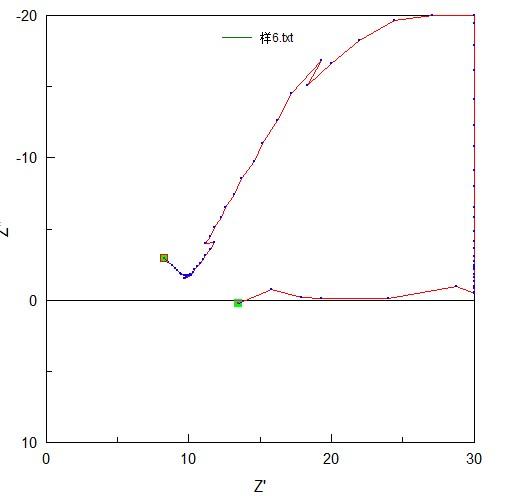

你要同时把Nyquist图和BOde图一起发上来看看,如果z'-z''的图也有这个异常那是测试过程或者电池本身存在的问题;
如果z'-z''的图没有问题,只是BOde图出现异常,就真的是上述仁兄说的设置异常了...
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
5楼2012-08-19 22:02:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzw1990

木虫 (著名写手)
引用回帖:
5楼: Originally posted by langzhizhou at 2012-08-19 22:02:32
你要同时把Nyquist图和BOde图一起发上来看看,如果z'-z''的图也有这个异常那是测试过程或者电池本身存在的问题;
如果z'-z''的图没有问题,只是BOde图出现异常,就真的是上述仁兄说的设置异常了...

图已上传，在上一楼，麻烦仁兄帮忙看看
赞一下 回复此楼
年龄是生命的长度，学识是生命的密度，意志是生命的强度，梦想是生命的高度，送给自己，也送给你
7楼2012-08-20 13:34:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
yzw1990: 金币+2, ★有帮助 2012-08-20 15:22:57

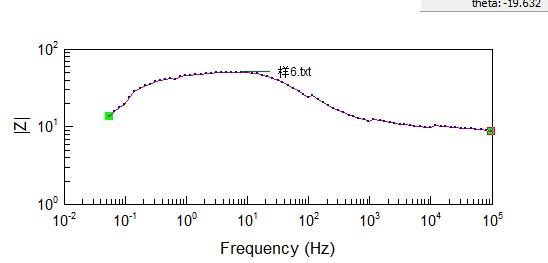

|z|-f与你的相位-f基本对应。不知你的测试是频域法还是时域法。绝大多数阻抗仪器都采用频域法，即一个频率的交流信号测试一次得到一个数据点。如果是这样的话，很可能是仪器的信号发生器发出的信号本身就有问题，才可能导致这种情况的发生。如果是时域法的话，可能是时频转换（FFt or Laplace)计算有问题，也可能是信号发生器有问题。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
8楼2012-08-20 14:46:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzw1990

木虫 (著名写手)
引用回帖:
8楼: Originally posted by Jackcd12 at 2012-08-20 14:46:10
|z|-f与你的相位-f基本对应。不知你的测试是频域法还是时域法。绝大多数阻抗仪器都采用频域法，即一个频率的交流信号测试一次得到一个数据点。如果是这样的话，很可能是仪器的信号发生器发出的信号本身就有问题，才 ...

我用的是CHI660C电化学工作站，采用的是频域法。
赞一下 回复此楼
年龄是生命的长度，学识是生命的密度，意志是生命的强度，梦想是生命的高度，送给自己，也送给你
9楼2012-08-20 15:06:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★
seagrove: 金币+3, 鼓励新虫多多应助交流 2012-08-20 15:58:57
从你的实验来看，低频(<100Hz)出了问题，你先用同样的样品测高频段（>100Hz)看看结果，然后再测低频（<100-0.1Hz)。或者换一个样品，或直接用金属电极在测试，这样来排查是样品的问题还是仪器的问题。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
10楼2012-08-20 15:38:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
