yzw1990

木虫 (著名写手)
引用回帖:
10楼: Originally posted by Jackcd12 at 2012-08-20 15:38:59
从你的实验来看，低频(<100Hz)出了问题，你先用同样的样品测高频段（>100Hz)看看结果，然后再测低频（<100-0.1Hz)。或者换一个样品，或直接用金属电极在测试，这样来排查是样品的问题还是仪器的问题。

我总共测了7个样品，有两个样品出现了这种情况，不过其他五个测得的相位角都没有超过30°；
在高频段7个样品都没有问题。
赞一下 回复此楼
年龄是生命的长度，学识是生命的密度，意志是生命的强度，梦想是生命的高度，送给自己，也送给你
11楼2012-08-20 16:09:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
yzw1990: 金币+2, ★有帮助 2012-08-20 16:34:15
你其中五个样品因为相位角没有超过30度，看不出问题来，当相位角高于30度时，高出的部分被记录成相同的数值而出现问题。随便找一个金属电极可以试验低频段的情况，如果相位角还是出现这种情况的话，那肯定就是仪器的问题。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
12楼2012-08-20 16:21:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzw1990

木虫 (著名写手)
引用回帖:
12楼: Originally posted by Jackcd12 at 2012-08-20 16:21:41
你其中五个样品因为相位角没有超过30度，看不出问题来，当相位角高于30度时，高出的部分被记录成相同的数值而出现问题。随便找一个金属电极可以试验低频段的情况，如果相位角还是出现这种情况的话，那肯定就是仪器的 ...

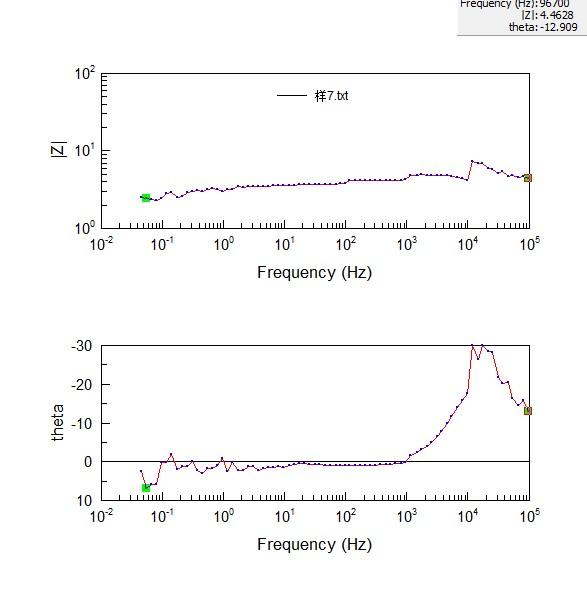

这个是我用铝电极测得的。还有就是bode图在高频段（大概10^4 HZ左右）所有的样品都有波谷出现，是不是代表这时候有感抗成分？
赞一下 回复此楼
年龄是生命的长度，学识是生命的密度，意志是生命的强度，梦想是生命的高度，送给自己，也送给你
13楼2012-08-20 16:34:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
yzw1990: 金币+2, ★★★很有帮助 2012-08-20 17:11:24
对纯电阻体系，V和I之间的相位角为零。当体系有电容组分时，电流与电压就会不同步，出现相位差。你这个铝电极的相位角最大也出现在30度，是不是你的仪器对超过30度的相位角都记录成30度哦。仪器上应该配置了一个用于校正用模拟电路板，没有的话，你自己也可以找两个电阻和一个电容，连接成一个模拟电路，用于测试你的仪器。因为电阻电容是已知的，测试完后，软件拟合求出元件数值，这样可以看出仪器是否正常和测试误差有多大
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
14楼2012-08-20 17:01:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzw1990

木虫 (著名写手)
引用回帖:
14楼: Originally posted by Jackcd12 at 2012-08-20 17:01:16
对纯电阻体系，V和I之间的相位角为零。当体系有电容组分时，电流与电压就会不同步，出现相位差。你这个铝电极的相位角最大也出现在30度，是不是你的仪器对超过30度的相位角都记录成30度哦。仪器上应该配置了一个用于 ...

好的，多谢了。再问一个问题，我的六个研究电极中，bode图都在一万赫兹左右出现了波谷，是不是代表感抗成分呢？
赞一下 回复此楼
年龄是生命的长度，学识是生命的密度，意志是生命的强度，梦想是生命的高度，送给自己，也送给你
15楼2012-08-20 17:11:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
yzw1990: 金币+2, ★有帮助 2012-08-20 19:36:06
一般地，相位角-logf 图出现峰的话，意味着体系存在电容性成分。随频率升高，相位角一般会下降直到接近0度，因为，电容成分允许高频信号通过。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
16楼2012-08-20 17:52:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzw1990

木虫 (著名写手)
引用回帖:
16楼: Originally posted by Jackcd12 at 2012-08-20 17:52:27
一般地，相位角-logf 图出现峰的话，意味着体系存在电容性成分。随频率升高，相位角一般会下降直到接近0度，因为，电容成分允许高频信号通过。

好的，多谢~
回复此楼
年龄是生命的长度，学识是生命的密度，意志是生命的强度，梦想是生命的高度，送给自己，也送给你
17楼2012-08-20 19:35:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

土纸

金虫 (著名写手)

贵金属、钛合金合金靶材制备与

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
yzw1990: 金币+2, ★有帮助 2012-08-21 09:06:00
样品重新制备，对于导线连接部位和非工作面要仔细锡焊或密封绝缘，以上没问题的话，检查参比电极的质量和性能，不行买一个新的。

以上问题解决，再重新测试，如果还有类似问题，再来咨询
赞一下 回复此楼
电镀、真空镀膜，金属熔炼与加工，贵金属靶材，钛合金靶材，金银铂铑钯钌等出售
18楼2012-08-20 23:17:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★
yzw1990: 金币+2, ★有帮助 2012-08-21 09:07:58
引用回帖:
7楼: Originally posted by yzw1990 at 2012-08-20 13:34:18
图已上传，在上一楼，麻烦仁兄帮忙看看...

从你的Z-Z''图上看，不是BOde图设置的问题，
要么是电池的原因，要么是测试仪器出现的问题，
这不是正常电池的测试结果，也无法给与分析

多尝试几次，看看是测试仪器的问题，还是来自电池
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
19楼2012-08-20 23:37:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzw1990

木虫 (著名写手)
引用回帖:
19楼: Originally posted by langzhizhou at 2012-08-20 23:37:57
从你的Z-Z''图上看，不是BOde图设置的问题，
要么是电池的原因，要么是测试仪器出现的问题，
这不是正常电池的测试结果，也无法给与分析

多尝试几次，看看是测试仪器的问题，还是来自电池...

好的，谢谢您。我测试的是一个合金制作的电极，我想用阻抗谱表征它的耐腐蚀性能，不是电池。
赞一下 回复此楼
年龄是生命的长度，学识是生命的密度，意志是生命的强度，梦想是生命的高度，送给自己，也送给你
20楼2012-08-21 09:05:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
