[交流] 【求助】bode图中角变大是什么回事啊？

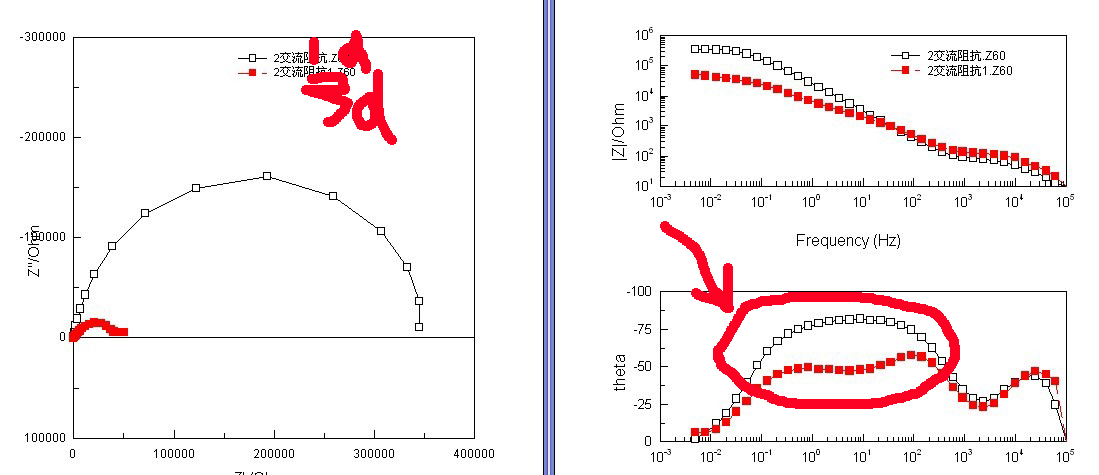

如图，上面的是浸泡1小时的，下面的是浸泡3天冬饿。
在bode图中像压扁的一样，如何解释啊？

不要一句腐蚀就搞定了
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-01-10 13:59:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daodao1583

木虫 (正式写手)
一般相位角多一个峰值就对应多一个时间常数，随时间变化，你的膜层结构也发生变化了。膜层破坏后，原来的两个时间常数变成三个了。
赞一下 回复此楼
2楼2011-01-10 15:28:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mashaohua5209

铁虫 (小有名气)
引用回帖:
Originally posted by daodao1583 at 2011-01-10 15:28:02:
一般相位角多一个峰值就对应多一个时间常数，随时间变化，你的膜层结构也发生变化了。膜层破坏后，原来的两个时间常数变成三个了。

这个我知道啊，我的这个怎么看上去像压扁了一样啊？怎么解释？用时间常数来解释吗？
0
赞一下 回复此楼
3楼2011-01-11 10:48:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bluern

木虫 (著名写手)
可能表面增加了一层，形成3个时间常数~~
赞一下 回复此楼
4楼2011-01-11 14:55:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxw198612

铜虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
表面生成了一层其他的物质，又覆盖在原来的膜层上面，不信你可以好好观察你的电极
赞一下 回复此楼
5楼2012-12-18 20:29:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
143387楼: Originally posted by mashaohua5209 at 2011-01-10 13:59:36
如图，上面的是浸泡1小时的，下面的是浸泡3天冬饿。
在bode图中像压扁的一样，如何解释啊？

不要一句腐蚀就搞定了

Bode图的分析，不能只单独看theta，其相位角变化，与模量|Z|也相关。
建议先建立合适的等效电路，每个特定的元件对应相应电极过程，然后通过等效电路进行计算和分析，就能解释。
EIS解析是用好阻抗的前提。
赞一下(1人) 回复此楼
6楼2012-12-19 13:30:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

醋人

至尊木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
一个半圆变成2个，当然会变扁了，2个小的半径小，高度低
赞一下 回复此楼
7楼2012-12-20 08:15:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wodden

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我的理解是容抗越小 相位差越小。因为如果是纯电阻 那么电压和激发的电流之间就没有相位差了。你拟合一下能奎斯特图 看看容抗是不是变小了，我也求验证。谢谢！
赞一下 回复此楼
8楼2012-12-20 08:39:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

幻灭牙

捐助贵宾 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
想请教一下楼主，相位图那个负轴向上该怎么设置啊
赞一下 回复此楼
9楼2013-05-16 12:10:53
