[求助] 如何改变能带结构图的精度

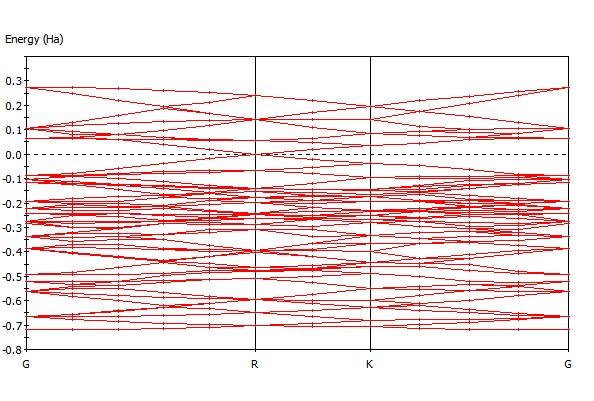

如图所示，我想让能带结构能够变得更平滑一些，我也尝试了改变K点的数字大小，但是1X1X1与10X10X3还有1X1X4算出来的都是一样的，我想请问大家怎么设置参数，需要设置哪些参数来改变计算结构的精度，让能带图的曲线变得更平滑！谢谢！

能带结构不够圆滑



[ Last edited by jinzhulin000 on 2012-3-26 at 21:33 ]
回复此楼

» 收录本帖的淘帖专辑推荐

第一性原理

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
走虫子的路，让虫子无路可走
1楼2012-03-26 16:31:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lbambool

木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
WDD880227: 金币+1, 多谢您的帮助~~ 2012-03-29 09:26:11
jinzhulin000: 金币+2, 谢谢你的回复，我把separation调到了0.003可是出来的结果还是一样的啊?这下彻底懵了！ 2012-03-29 17:18:33
别的参数不用调，曲线是否平滑由separation值决定，改变separation就可以使能带曲线更平滑，不过要有数量级的变化，你0.05变0.03肯定没有大的就化了，你把0.05变成0.005试试，至少也要变个0.025（点数增加一倍）。
赞一下(1人) 回复此楼
Θ抚琴闹市外，独闲山水间Θ
10楼2012-03-29 00:08:06
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

jinzhulin000

金虫 (小有名气)

NB虫
大家帮帮忙啊？一直在线等的呢！
赞一下 回复此楼
走虫子的路，让虫子无路可走
2楼2012-03-26 21:34:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fzx2008

荣誉版主 (著名写手)

优秀版主优秀版主

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
franch: 金币+2, 谢谢回帖交流。。。。 2012-03-26 21:51:11
jinzhulin000: 金币+3, ★有帮助 2012-03-26 22:12:23
1.“但是1X1X1与10X10X3还有1X1X4算出来的都是一样的”

这样设置的K点指的是SCF自洽的k点网格。没有改变能带计算时路径上的k点数目。故能带图基本没有变化。

2. MS5.5中，在勾选了band以后的性质计算时，可通过调小separation来增加K-path中的k点数目。
赞一下 回复此楼
3楼2012-03-26 21:42:36
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xmccolor

银虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
jinzhulin000: 金币+2, 我试过，这就是fine的精度！ 2012-03-26 22:12:44
你把计算的精度改成fine看行不行。
赞一下 回复此楼
4楼2012-03-26 22:05:15
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinzhulin000

金虫 (小有名气)

NB虫
引用回帖:
3楼: Originally posted by fzx2008 at 2012-03-26 21:42:36:
1.“但是1X1X1与10X10X3还有1X1X4算出来的都是一样的”

这样设置的K点指的是SCF自洽的k点网格。没有改变能带计算时路径上的k点数目。故能带图基本没有变化。

2. MS5.5中，在勾选了band以后的性质计算时，可 ...

谢谢你的回复，我是用Dmol3计算的，我按照你的说法，将separation 由0.05改为0.03结果一样啊，还是没有变化，而且改变separation的同时，也增加了K点的数目，怎么理解？
赞一下 回复此楼
走虫子的路，让虫子无路可走
5楼2012-03-26 22:06:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueht987

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
jinzhulin000: 金币+1, ★有帮助, 谢谢你的回复，这个问题我也想过，只是我用的是origin8英文版，还不会用数据拟合 2012-03-27 12:00:38
liliangfang: 金币+1, 谢谢指教 2012-04-01 09:33:43
我觉得这个只是画图显示的问题，楼主可以在origin中用不同的线型作图试一下！
赞一下 回复此楼
6楼2012-03-27 09:18:36
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Joannaouc

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
fzx2008: 金币+3, 谢谢指教 2012-03-27 11:47:24
jinzhulin000: 金币+2, ★★★很有帮助, 谢谢你的回复，对于上图我设置的Kpoints结果图中只有十二列的数据，肉眼完全可以辨别，一模一样。而对于separation我改变的设置就是election tab,因为算能带的时候貌似没有more按钮（MS5.0）设置k只有corase,medium和fine,但是态密度选项下面有more,可以改变k点,不知计算精度与我积分的路径有没有关系，其实我要的就是在这个能带图中列的个数增加一点！ 2012-03-27 12:14:22
引用回帖:
5楼: Originally posted by jinzhulin000 at 2012-03-27 00:06:11:
谢谢你的回复，我是用Dmol3计算的，我按照你的说法，将separation 由0.05改为0.03结果一样啊，还是没有变化，而且改变separation的同时，也增加了K点的数目，怎么理解？

首先你的作图方式是MS自带的所以就算band structure 计算精度增加，初学者也不容易用肉眼观察到差别。建议你换成origin之类的去做图，只选fermi面附近的能量值。

其次separation有两个地方会用到，一个是自洽场（Electronic Tab->more->kpoints tab），一个是算能带(Properties tab->band structure->more)。你这个问题需要改变的是后一个。改变前面的是没有影响的。
赞一下 回复此楼
7楼2012-03-27 11:45:32
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinzhulin000

金虫 (小有名气)

NB虫
贴上原始数据，请大家精通origin或者参数设置方法的回复我，这个问题苦恼了我好几天了，大神们显显灵啊！
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 能带结构数据.txt
    • 2012-03-28 19:51:21, 51.25 K
走虫子的路，让虫子无路可走
8楼2012-03-28 19:51:28
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lfzlpd

铜虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
贺仪: 金币+1, 谢谢参与讨论 2012-03-28 23:40:42
1.你在CASTEP中建完模型，然后看看性质的band structure中，more里面的K点路径选取，再用此路径设置在DOMl3中试试，看行不。
2.如果一不行，你就增大截断能试试吧。
（道理好像是说，截断能太低，导致所选取的势与真实情况相差很远，反映在能带图中，就是布里渊区中的特殊点不全在在能带中的高度折叠处）。小木虫原来有人好像这样说过，欢迎拍砖，相互学习。
赞一下 回复此楼
9楼2012-03-28 22:38:19
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
