[求助] 能带结构中 重带和轻带对应的电荷密度图 应该如何绘制。

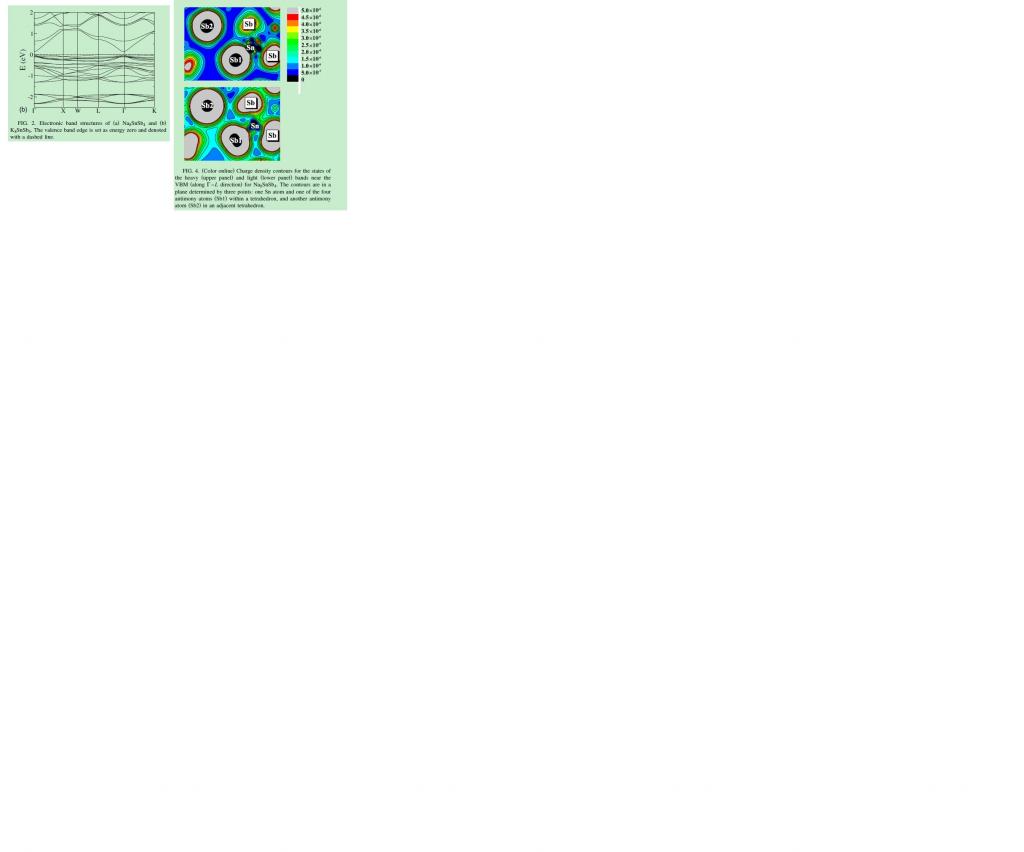

请求高手帮忙解决  如下图，是能带中靠近价带顶的重带和轻带对应的电荷密度，不知道该怎么画出来，还请高手帮忙解决？

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-03-26 09:42:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengliusss

木虫 (小有名气)
好好学画图教程吧。。。偶也在苦逼中。。。
赞一下 回复此楼
2楼2013-03-26 09:52:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

花无刺

木虫 (著名写手)

二师兄

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
kuiziyang: 金币+3, ★有帮助 2013-03-26 17:27:28
fzx2008: 金币+3, 谢谢指教！ 2013-03-26 19:54:04
kuiziyang: 金币+20, ★★★很有帮助, 太感谢了 为下一步的具体努力指明了方向 2013-03-28 08:41:36
这个是D.J. Singh PRB上的文章啊

你在能带里面，找到重带和轻带所对应的带

然后计算 Partial Charge，是电荷密度图，不是差分图

然后设置LPARD IBAND KPUSH LSEPB LSEPK 等参数

然后用lev00弄一下

然后origin弄一下

然后，就没有然后了
赞一下(3人) 回复此楼
3楼2013-03-26 10:17:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kuiziyang

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 花无刺 at 2013-03-26 10:17:59
这个是D.J. Singh PRB上的文章啊

你在能带里面，找到重带和轻带所对应的带

然后计算 Partial Charge，是电荷密度图，不是差分图

然后设置LPARD IBAND KPUSH LSEPB LSEPK 等参数

然后用lev00弄一下

然 ...

能不能给详细的介绍下 partial charge 如何计算，
LPARD IBAND KPUSH LSEPB LSEPK 等参数如何设置！
谢谢！
赞一下 回复此楼
4楼2013-03-26 17:23:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

花无刺

木虫 (著名写手)

二师兄
★ ★
franch: 金币+2, 谢谢回帖交流，， 2013-04-01 21:52:48
引用回帖:
4楼: Originally posted by kuiziyang at 2013-03-26 17:23:28
能不能给详细的介绍下 partial charge 如何计算，
LPARD IBAND KPUSH LSEPB LSEPK 等参数如何设置！
谢谢！...

你看看vasp手册啊，里面有

网上也有大量的这个资料

http://blog.sciencenet.cn/blog-588243-568305.html
赞一下(1人) 回复此楼
5楼2013-03-26 20:01:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kuiziyang

银虫 (小有名气)
引用回帖:
5楼: Originally posted by 花无刺 at 2013-03-26 20:01:31
你看看vasp手册啊，里面有

网上也有大量的这个资料

http://blog.sciencenet.cn/blog-588243-568305.html...

谢谢了，我还以为是wien2k呢，所以没有找到。太感谢了
赞一下 回复此楼
6楼2013-03-28 08:39:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pxjiushun100

金虫 (小有名气)
可以给一下这篇文献的link吗？他是用wien2k?我看看他怎么做的重带 轻带
赞一下 回复此楼
7楼2013-03-31 22:52:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
