[求助] 如何分析这个CV图和相对应的EIS图，结果不一致啊，求助！！

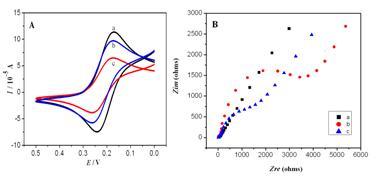

左右两个图上的a,b,c代表的一样。
a是裸的玻碳电极。
b是裸GCE上修饰透钙磷石
c是b吸附氟离子之后的电极

我预期的结果是，CV图得出的结论。GCE修饰透钙磷石之后电流变小，吸附氟离子之后电流更小，即氟离子和透钙磷石反应，阻碍电子传递。
但是，用EIS验证，却和CV图结论不一致。EIS显示，氟离子和透钙磷石反应之后，电阻变小了！！！

请高手解释原因！！
一经采用，另有金币相送！！！
跪谢！！！
回复此楼

» 收录本帖的淘贴专辑推荐

锂电技术交流贴 电化学 经典

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
Get busy living,or get busy dying.
1楼2012-08-27 17:07:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
尧月公主: 金币+2, ★有帮助, 感谢回帖~~~ 2012-08-27 20:01:05
你确信CV和EIS中a, b, c是一样的吗？从颜色看，EIS中的b对应于CV中的C。
如果abc标注没有错的话，最好用EIS软件拟合后的数据来评判。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

尧月公主
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-08-27 17:39:53
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yy198616jh

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
尧月公主: 金币+2, ★有帮助, 感谢回帖 2012-08-27 20:05:40
EIS非常不稳定，建议在所有实验中用同一个电极，而不是用三个电极，溶液也是一样
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

尧月公主
3楼2012-08-27 19:48:05
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尧月公主

木虫 (正式写手)
送鲜花一朵
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-08-27 17:39:53
你确信CV和EIS中a, b, c是一样的吗？从颜色看，EIS中的b对应于CV中的C。
如果abc标注没有错的话，最好用EIS软件拟合后的数据来评判。

你好~ 图是我自己做的，abc标注没错，是我颜色没弄好。

为什么还要用拟合呢，从EIS的趋势来看，已经能得出结论了吧。半径越小，电阻越小。
实验就是这个样子的，我不知道怎么解释CV和EIS不一致的原因。
赞一下 回复此楼
Get busy living,or get busy dying.
4楼2012-08-27 20:00:41
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尧月公主

木虫 (正式写手)
送鲜花一朵
引用回帖:
3楼: Originally posted by yy198616jh at 2012-08-27 19:48:05
EIS非常不稳定，建议在所有实验中用同一个电极，而不是用三个电极，溶液也是一样

确实，我做实验没有用同一支电极。
但是，裸电极处理后，经过表征都是同一个数值---可以当做一样的。
修饰电极确实不能保证完全一样。

但是我重复做了多次，还是有一定的可信性吧。CV和EIS得出的结论都是不一致。求原因！！！
赞一下 回复此楼
Get busy living,or get busy dying.
5楼2012-08-27 20:05:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

axeleo

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
尧月公主: 金币+2, ★有帮助, 感谢回帖~ 2012-08-27 20:48:11
首先不知道你测EIS时候选择的过电位是多少，是不是出峰的电位进行的测试，再就是测试溶液的稳定性电极面积等细节也会对测试结果有比较大的影响，而且你的EIS有一个明显的扩散控制这可能和你测试液的浓度选择也有关系
赞一下 回复此楼
共同交流，共同成长
6楼2012-08-27 20:09:14
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尧月公主

木虫 (正式写手)
引用回帖:
6楼: Originally posted by axeleo at 2012-08-27 20:09:14
首先不知道你测EIS时候选择的过电位是多少，是不是出峰的电位进行的测试，再就是测试溶液的稳定性电极面积等细节也会对测试结果有比较大的影响，而且你的EIS有一个明显的扩散控制这可能和你测试液的浓度选择也有关系 ...

你好，感谢回帖。我对EIS了解甚少。说的不够专业的地方，还请见谅。

测试的时候没有选择过电位啊，只设置了频率，100Khz-100mhz （作图时候没有用全部的数据）。
出峰电位，指的是CV上的电位？我当时测试，开路电位是+0.1950V。
测试液：The CV and EIS were conducted in 0.50 mol/L KCl solution containing 0.01 mol/L K3Fe(CN)6 solution and 0.50 mol/L KCl solution containing 5.0 mmol/L K3Fe(CN)6/K4Fe(CN)6 (1:1)。
电极的规格都是一样的，实验中对电极的处理也一样。

实验过程没有问题，结论我们也认为没有问题，就请高手解决其中原理问题。例如，EIS和CV表征的东西不一样，才会出现这样的图。。。或者，我的材料如何如何。。。
赞一下 回复此楼
Get busy living,or get busy dying.
7楼2012-08-27 20:47:54
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

axeleo

铁杆木虫 (正式写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 尧月公主 at 2012-08-27 20:47:54
你好，感谢回帖。我对EIS了解甚少。说的不够专业的地方，还请见谅。

测试的时候没有选择过电位啊，只设置了频率，100Khz-100mhz （作图时候没有用全部的数据）。
出峰电位，指的是CV上的电位？我当时测试，开路 ...

EIS在测得时候肯定是要设定测定电位的，或者是开路电位或者是某个设定值，你看你的CV图开始的时候大家的电流接近，当出现峰值电流的时候才有较大的区别，所以你应该在你的峰值电流出现的电位下进行EIS测试
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

尧月公主
共同交流，共同成长
8楼2012-08-27 21:31:58
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pwhboy

铁杆木虫 (正式写手)

Just-smile

【答案】应助回帖

感谢参与，应助指数 +1
建议在同一溶液体系，同一根电极下测试……
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

尧月公主
微笑面对生活……
9楼2012-08-28 08:29:29
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尧月公主

木虫 (正式写手)
送鲜花一朵
引用回帖:
8楼: Originally posted by axeleo at 2012-08-27 21:31:58
EIS在测得时候肯定是要设定测定电位的，或者是开路电位或者是某个设定值，你看你的CV图开始的时候大家的电流接近，当出现峰值电流的时候才有较大的区别，所以你应该在你的峰值电流出现的电位下进行EIS测试...

恩，我又看了一下。你指的测定电位应该就是，我提到的开路电位，正好是CV图上峰值电流时的电位。 这个没问题的。

应该有很多CV和EIS图不一致的，求解释求文献啊。。。
赞一下 回复此楼
Get busy living,or get busy dying.
10楼2012-08-28 09:10:37
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
