[交流] 交流阻抗图谱分析 已有11人参与

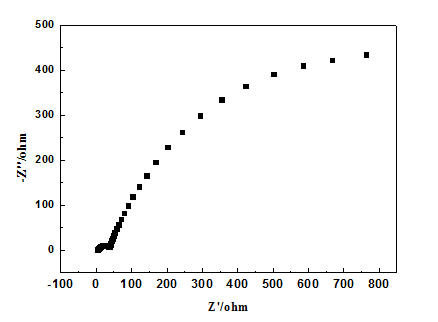

大家帮我看看我的交流阻抗图谱，这是锂离子电池循环一次后测试的图形，有点不会解释了，怎么成两个弧了？没有直线了？！如果是两个弧的话，第一个弧代表SEI膜电阻，那第二个弧就是RCT吗？那这样的话RCT就变大变的太快了吧，未走之前才100-200的样子，怎么没有扩散阻抗了呢？还有我的电池不同的样品测出来的RCT的值和容量的趋势不一样是怎么回事啊？有人说和组装的电池有关，但我感觉关系不是很大呢，请大家帮我分析一下，谢谢了.对了还有一个问题，就是关于拟合的问题，如果有直线的话，等效电路图中是不会一定要有W啊？





[ Last edited by yinwuzhe on 2012-6-14 at 20:21 ]
回复此楼

» 收录本帖的淘帖专辑推荐

锂电 材料

» 本帖已获得的红花（最新10朵）

wyf199103

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-03 15:47:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

lftzhcjc

禁虫 (小有名气)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
seagrove: 金币+5, ECEPI+1, 应助指数+1, 奖励是版主给的哦，为了鼓励你，给你金币、专家指数及应助指数奖励，希望常常来电化版交流、应助，谢谢哦~ 2012-06-17 21:02:40
本帖内容被屏蔽

» 本帖已获得的红花（最新10朵）

雨歌112
14楼2012-06-14 21:55:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zxw198612

铜虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
一，三元材料及钴酸锂和三元混粉材料容易在充放电后出现低频直线段弯曲的现象，主要原因是因为三元中Ni离子取代Li离子所致，结构出现新相，双电层容抗增加。  二，如果是纯钴酸锂充放电后出现此现象，根据经验，一般是对电极表面生成了氧化膜或者电解液分解反应的产物，只要由于装配水分含量过高导致。
赞一下(1人) 回复此楼
18楼2013-07-23 11:16:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

axeleo

铁杆木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
857688363: 金币+1, 感谢应助 2012-06-16 19:35:00
用什么设备测的，的确不正常，前一个弧可能是SEI和Rct的复合，但是第二弧不像是W，是什么说不出来
赞一下 回复此楼
共同交流，共同成长
2楼2012-06-03 17:26:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yinwuzhe

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by axeleo at 2012-06-03 17:26:16
用什么设备测的，的确不正常，前一个弧可能是SEI和Rct的复合，但是第二弧不像是W，是什么说不出来

用PARSTAR测得，应该设备够好了！！
赞一下 回复此楼
3楼2012-06-04 16:04:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

axeleo

铁杆木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by yinwuzhe at 2012-06-04 16:04:26
用PARSTAR测得，应该设备够好了！！...

嗯，所以问题还应该出现在结构上，后面那个很明显像是有一个容抗弧，这个怎么解释你在考虑一下吧
赞一下 回复此楼
共同交流，共同成长
4楼2012-06-04 16:22:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yinwuzhe

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by axeleo at 2012-06-04 16:22:28
嗯，所以问题还应该出现在结构上，后面那个很明显像是有一个容抗弧，这个怎么解释你在考虑一下吧...

容抗图？是什么原因造成的呢？双电层？SEI膜？可能结构出现的问题是什么？谢谢了啊
赞一下 回复此楼
5楼2012-06-07 08:53:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yinwuzhe

新虫 (初入文坛)
问题还没有解决，希望帖子不要沉了，虫友们都来帮帮忙吧！！
赞一下 回复此楼
6楼2012-06-07 20:35:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suman

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我也有相似的结果。你是用三电极测试的吧
赞一下 回复此楼
7楼2012-06-07 21:49:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ystmichael

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你的测试频率范围是多少?
赞一下 回复此楼
人生在于折腾
8楼2012-06-07 23:48:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lftzhcjc

禁虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
857688363: 金币+1, 欢迎虫子多多交流 2012-06-08 14:43:29
本帖内容被屏蔽
9楼2012-06-08 10:11:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clucky24

木虫 (正式写手)

锂电 小硕
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
偶也想知道，顶起来，等待高手的解答~
赞一下 回复此楼
做个新时期的女性~
10楼2012-06-08 13:19:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
