[求助] 求高手帮忙分析EIS图

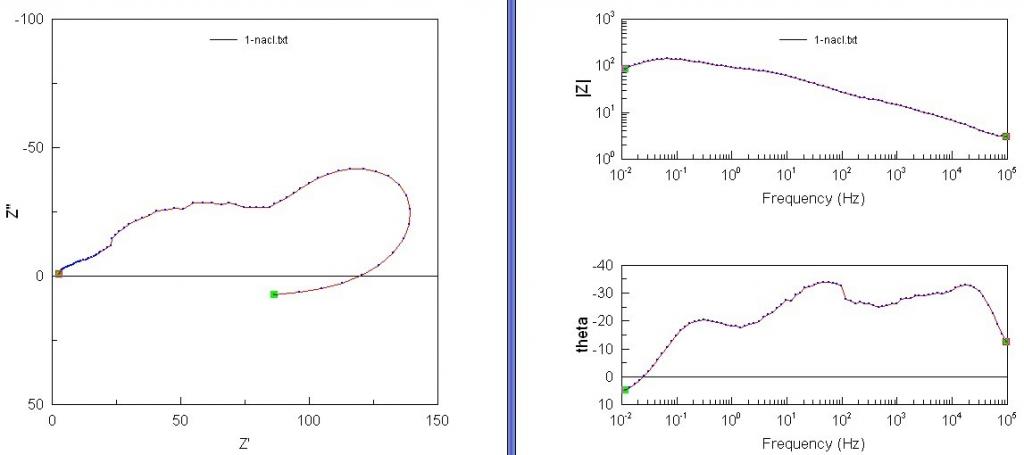

刚接触到EIS，所以很多都不懂，看了曹楚南的腐蚀电化学原理和交流阻抗谱导论，但是还是不会分析复杂的图，请高手指教。我做的是裸露的金属，这是实验所得数据图，请问上面有几个时间常数？
除了溶液电阻、溶液和金属间的电容、金属的电阻（本身电阻和极化电阻）之外，还有什么参数吗？
图中第四象限的图是代表金属受腐蚀产生的感抗吗？
多谢各位高手解惑！




[ 来自科研家族 材料家族 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-03-20 22:13:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
yanbo1986: 金币+2, 感谢应助。 2013-03-20 23:32:25
wangyan0607: 金币+10, ★★★很有帮助 2013-03-23 13:05:45
你这个阻抗谱图的质量实在是不敢恭维，是不是CHI系统做的。
从相位图和阻抗图看，这个电极过程中至少有三个时间时间常数。
低频下出现的虚部负阻抗，一般认为是感抗，具体原因应系统不同而异，主要的原因与电极表面对某种物种的特性吸附有关，你说的金属腐蚀也许是一个原因，腐蚀后是不是更容易导致特性吸附呢，你需要具体分析才清楚。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

wangyan0607
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-03-20 23:09:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

醋人

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
数据很差，需要多做几遍才好
赞一下 回复此楼
精专业、强意志、壮身体
3楼2013-03-21 08:20:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ngwang

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
确实要多测几次，这样的数据是不行的。建议你在测试的时候采用孔较大的鲁金毛细管，实验数据的好坏除了和仪器有关以外，鲁金毛细管也有很大的影响。
赞一下 回复此楼
4楼2013-03-21 08:48:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangyan0607

银虫 (初入文坛)
送鲜花一朵
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-03-20 23:09:48
你这个阻抗谱图的质量实在是不敢恭维，是不是CHI系统做的。
从相位图和阻抗图看，这个电极过程中至少有三个时间时间常数。
低频下出现的虚部负阻抗，一般认为是感抗，具体原因应系统不同而异，主要的原因与电极表 ...

谢谢啦！使用CHI660C测的，测试的时候我同学说挺稳定的，没有多少杂点，按理说应该还行啊，而且毛细孔是挺大的那种。问了一些人，说裸露的金属不可能有三个时间常数。但是我做了几个样，都是这样的，我再做一些重复试验看看。不过，你所说的吸附应该是有可能的，谢谢赐教。
赞一下 回复此楼
5楼2013-03-21 15:03:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangyan0607

银虫 (初入文坛)
引用回帖:
3楼: Originally posted by 醋人 at 2013-03-21 08:20:38
数据很差，需要多做几遍才好

是不是曲线不太平滑？谢谢~
赞一下 回复此楼
6楼2013-03-21 15:05:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangyan0607

银虫 (初入文坛)
引用回帖:
4楼: Originally posted by ngwang at 2013-03-21 08:48:09
确实要多测几次，这样的数据是不行的。建议你在测试的时候采用孔较大的鲁金毛细管，实验数据的好坏除了和仪器有关以外，鲁金毛细管也有很大的影响。

使用CHI660C测的，测试的时候我同学说挺稳定的，没有多少杂点，按理说应该还行啊，而且毛细孔是挺大的那种。我再重复做实验看看，多谢啦
赞一下(1人) 回复此楼
7楼2013-03-21 15:06:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曲-小-贤

新虫 (初入文坛)
建议你重新做一下eis
赞一下 回复此楼
8楼2017-04-21 20:25:21
