应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 测试表征 » 纯聚合物，DSC消除热历史后有两个熔融峰 请高手帮忙分析
131/2返回列表12下一页
查看: 5255  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

Katrina.f

金虫 (小有名气)

[求助] 纯聚合物，DSC消除热历史后有两个熔融峰 请高手帮忙分析

如题，测一个聚合物的DSC，消除热历史后第二次升温的DSC图，不知道为什么就有两个分不开的熔融峰，具体该怎么解释呢？

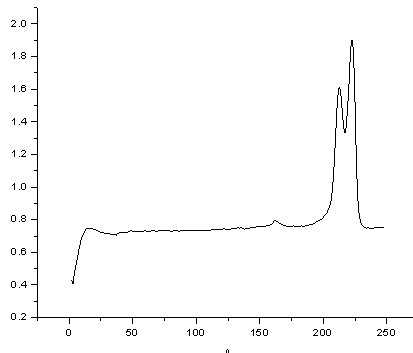

图如下：
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-05-23 11:06:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

sgwang0302

金虫 (小有名气)
★
sunjy825(金币+1): 鼓励交流 2011-05-23 22:02:53
引用回帖:
Originally posted by Katrina.f at 2011-05-23 15:05:08:
嗯 我做的也是加工后产品的DSC， 第一次升温消除热历史也是单峰，请问你说的次级晶片熔融是什么意思呀？

大致可以这么理解：材料从螺杆或者其它设备中出来后，大多情况下是从熔体快速冷却为制品（1-2min内），只可能发生一次结晶。而在DSC条件下，通常我们是10oC/min的冷却速度，这样可能会在一次结晶的基础上发生二次结晶，二次结晶发生的温度较低，其晶片厚度也没有一次的那么完善，因此对应的熔点较低。

我的这个说法是源自目前对半晶性工程塑料多重熔融行为的一种解释（也有其它的说法）

这只是一种可能，仅作为参考；
赞一下(3人) 回复此楼
博学之，审问之，慎思之，明辨之，笃行之！
9楼2011-05-23 19:15:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zhongguoabc

木虫 (正式写手)

【答案】应助回帖

★
Katrina.f(金币+1): 2011-05-23 11:59:19
sunjy825(金币+1): 鼓励交流 2011-05-23 22:02:37
1.可能是两种晶型。
2.可能是第一个峰代表熔融，中间代表再结晶（放热），后面是再熔融。
赞一下(1人) 回复此楼
却道天凉冷个秋
2楼2011-05-23 11:17:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Katrina.f

金虫 (小有名气)
引用回帖:
Originally posted by zhongguoabc at 2011-05-23 11:17:57:
1.可能是两种晶型。
2.可能是第一个峰代表熔融，中间代表再结晶（放热），后面是再熔融。

对再结晶不是很了解，听说金属上讲再结晶的很多，不知道高分子聚合物什么情况，另外 再结晶是放热的么？谢谢~~~~~
赞一下 回复此楼
3楼2011-05-23 12:00:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fyjqt

铁杆木虫 (正式写手)

【答案】应助回帖

可能是对应于两种结构。
赞一下 回复此楼
私下学术交流可以邮件corphere@gmail.com。站内消息有时会忽略。
4楼2011-05-23 12:07:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sgwang0302

金虫 (小有名气)

【答案】应助回帖

★
Katrina.f(金币+2): 2011-05-23 15:05:19
Katrina.f(金币+1): 2011-05-23 15:06:13
sunjy825(金币+1): 鼓励交流 2011-05-23 22:02:46
这个很类似PA6的二次熔融，PA6经过熔融挤出后进行DSC分析，第一道升温曲线上只有一个峰（221），但二次升温曲线上就会在214附近出现一个肩峰。原因可能是次级晶片的熔融。
赞一下(1人) 回复此楼
博学之，审问之，慎思之，明辨之，笃行之！
5楼2011-05-23 12:59:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Katrina.f

金虫 (小有名气)
引用回帖:
Originally posted by sgwang0302 at 2011-05-23 12:59:29:
这个很类似PA6的二次熔融，PA6经过熔融挤出后进行DSC分析，第一道升温曲线上只有一个峰（221），但二次升温曲线上就会在214附近出现一个肩峰。原因可能是次级晶片的熔融。

嗯 我做的也是加工后产品的DSC， 第一次升温消除热历史也是单峰，请问你说的次级晶片熔融是什么意思呀？
赞一下 回复此楼
6楼2011-05-23 15:05:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Katrina.f

金虫 (小有名气)
引用回帖:
Originally posted by fyjqt at 2011-05-23 12:07:29:
可能是对应于两种结构。

你是说两种晶型？
赞一下 回复此楼
7楼2011-05-23 15:06:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fyjqt

铁杆木虫 (正式写手)
引用回帖:
Originally posted by Katrina.f at 2011-05-23 15:06:05:
你是说两种晶型？

可能是晶型或是其它的亚结构。我不能确定。
赞一下 回复此楼
私下学术交流可以邮件corphere@gmail.com。站内消息有时会忽略。
8楼2011-05-23 15:18:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Katrina.f

金虫 (小有名气)
引用回帖:
Originally posted by sgwang0302 at 2011-05-23 19:15:51:
大致可以这么理解：材料从螺杆或者其它设备中出来后，大多情况下是从熔体快速冷却为制品（1-2min内），只可能发生一次结晶。而在DSC条件下，通常我们是10oC/min的冷却速度，这样可能会在一次结晶的基础上发生二 ...

嗯 非常感谢~
回复此楼
10楼2011-05-24 15:17:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 Katrina.f 的主题更新
131/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
