应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 测试表征 » 请高手帮我分析这个DSC曲线，详细一些，万分感谢
181/2返回列表12下一页
查看: 3653  |  回复: 17
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

聪明小兔哈

新虫 (初入文坛)

[求助] 请高手帮我分析这个DSC曲线，详细一些，万分感谢

请高手帮我分析这个DSC曲线，做的是木材的DSC-TG实验，不知道哪个方向是吸热放热，还有那些峰是什么峰，还有什么熔融、结晶、玻璃转化什么的，详细一些 谢谢哦

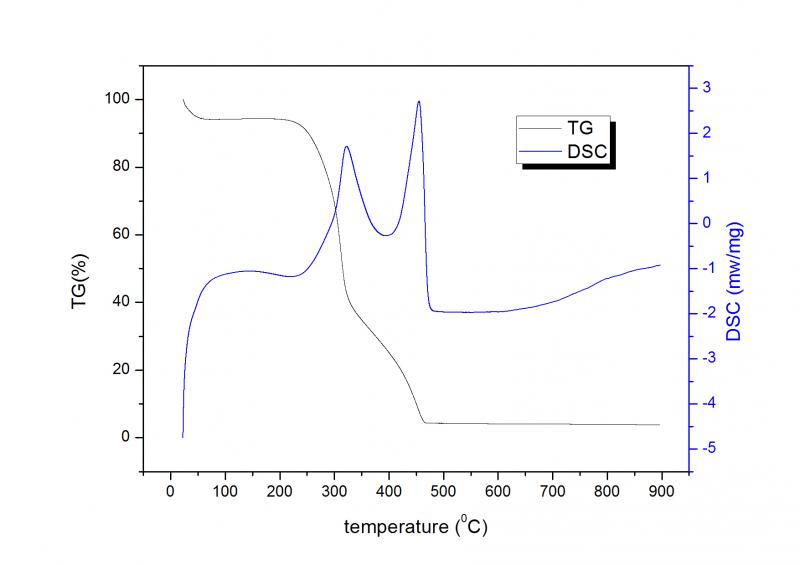

木粉的DSC-TG曲线
回复此楼

» 收录本帖的淘帖专辑推荐

高分子方面

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-07 22:21:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

houshuanqing

木虫 (著名写手)

这个可以自定义？

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
zznjut: 金币+1, 欢迎交流 2012-08-08 19:33:18
zznjut: 金币+1, 应助指数+1 2012-08-08 19:34:20
zznjut: 回帖置顶 2012-08-08 19:34:22
聪明小兔哈: 金币+5, ★★★很有帮助 2012-08-16 09:44:56
引用回帖:
6楼: Originally posted by 聪明小兔哈 at 2012-08-08 09:20:50
能具体分析一下么，譬如说，从多少度到多少度是什么阶段，吸热还是放热啥的？
这是在空气气氛下做的实验...

从200℃左右到350℃左右，纤维素降解完毕，但对应的吸热直到400℃；从350℃到460℃左右，木质素降解完毕，吸热结束的温度在470℃左右，由于没有具体数据，我只能大约分析了。根据DSC曲线峰的面积，是正数，正数吸热；负数放热，所以判断这个过程是吸热，不是放热。
  图上刚开始的失重不是水分蒸发造成的，是你样品放到仪器里就开始测试，导致仪器天平没平衡造成的误差。下次做实验时，样品放到仪器里，等待10分钟左右让天平平衡了再开始做，尽量减少误差。
  样品DSC曲线中，没有玻璃化现象或玻璃化现象不明显，因此没法分析。你可以根据数据做DSC曲线的一次倒数，根据倒数分析有没有玻璃化现象（对应倒数有个小峰）。
  这不是结晶熔融峰，因为有重量的丢失，所以是分解吸热峰，不过峰形很规整，特别像熔融吸热峰，我也算开了眼界，呵呵。
赞一下(3人) 回复此楼
山不过来，我自己过去
13楼2012-08-08 19:13:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zznjut

荣誉版主 (文坛精英)

万里独行之江湖散人

优秀版主
我怎么感觉蓝色线是DTG而不是DSC啊
赞一下 回复此楼
禾口言皆土也王求
2楼2012-08-07 22:35:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

houshuanqing

木虫 (著名写手)

这个可以自定义？

【答案】应助回帖

★
感谢参与，应助指数 +1
zznjut: 金币+1, 欢迎交流 2012-08-08 19:32:04
TG曲线上来就失重，不是特别好，应等待一会儿到天平平衡时再开始的，这是瑕疵就不说了。你的样品里面好像有两种组分，对应两个降解温度。DSC曲线峰向上表示吸热，样品分解时洗热

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
山不过来，我自己过去
3楼2012-08-08 08:25:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

houshuanqing

木虫 (著名写手)

这个可以自定义？

【答案】应助回帖

★
zznjut: 金币+1, 欢迎交流 2012-08-08 19:32:24
擦，手机发就是不爽，一不小心点错了。你的样品DSC曲线中没有玻璃化现象。有的话应该是基线向上迁移，表现形式为一个向上的台阶。DSC曲线最后基线向上迁移是因为温度太高了，基本所有DSC在温度过高时都有这种基线迁移的情况，可以不用分析。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
山不过来，我自己过去
4楼2012-08-08 08:31:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

聪明小兔哈

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by houshuanqing at 2012-08-08 08:25:34
TG曲线上来就失重，不是特别好，应等待一会儿到天平平衡时再开始的，这是瑕疵就不说了。你的样品里面好像有两种组分，对应两个降解温度。DSC曲线峰向上表示吸热，样品分解时洗热
...

说明一下哈
TG曲线：第一个失重阶段是水分蒸发，第二个是纤维素热解，第三个是木质素热解。
这是在空气气氛下做的实验
看文献有的热解说吸热，有的说放热，这怎么判断是吸热还是放热啊
这个图没有玻璃转化什么的么
赞一下 回复此楼
5楼2012-08-08 09:18:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

聪明小兔哈

新虫 (初入文坛)
内容已删除
回复此楼
6楼2012-08-08 09:20:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

聪明小兔哈

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by houshuanqing at 2012-08-08 08:25:34
TG曲线上来就失重，不是特别好，应等待一会儿到天平平衡时再开始的，这是瑕疵就不说了。你的样品里面好像有两种组分，对应两个降解温度。DSC曲线峰向上表示吸热，样品分解时洗热
...

能具体分析一下么，譬如说，从多少度到多少度是什么阶段，吸热还是放热啥的？
赞一下 回复此楼
7楼2012-08-08 09:21:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

houshuanqing

木虫 (著名写手)

这个可以自定义？
我晚上帮你详细分析一下，白天要上班，手机是偷玩的……

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
山不过来，我自己过去
8楼2012-08-08 10:06:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苹果比卡

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
zznjut: 金币+1, 欢迎交流 2012-08-08 19:32:39
引用回帖:
6楼: Originally posted by 聪明小兔哈 at 2012-08-08 09:20:50
能具体分析一下么，譬如说，从多少度到多少度是什么阶段，吸热还是放热啥的？
这是在空气气氛下做的实验...

两个峰都是结晶峰，吸热。在340度,460度左右
赞一下 回复此楼
9楼2012-08-08 15:02:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

聪明小兔哈

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by houshuanqing at 2012-08-08 10:06:19
我晚上帮你详细分析一下，白天要上班，手机是偷玩的……

麻烦了啊~
回复此楼
10楼2012-08-08 17:00:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 聪明小兔哈 的主题更新
181/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 Ocx3OKOzGU4q 2026-08-04 5/250 2026-08-04 13:31 by jzdxtiUmJ6PL
[公派出国] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 Ocx3OKOzGU4q 2026-08-04 6/300 2026-08-04 13:28 by jzdxtiUmJ6PL
[找工作] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +4 Ocx3OKOzGU4q 2026-08-03 7/350 2026-08-04 13:22 by jzdxtiUmJ6PL
[公派出国] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 Ocx3OKOzGU4q 2026-08-03 8/400 2026-08-04 13:15 by jzdxtiUmJ6PL
[教师之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +5 jRl3mE6ddZGq 2026-08-03 11/550 2026-08-04 12:58 by jzdxtiUmJ6PL
[基金申请] 纯娱乐，不喜欢勿喷 +5 Tide man 2026-08-04 8/400 2026-08-04 11:43 by everxc
[考研] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 Ocx3OKOzGU4q 2026-08-03 6/300 2026-08-04 11:34 by MWRYsWbJw4DE
[教师之家] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 Ocx3OKOzGU4q 2026-08-03 7/350 2026-08-04 11:31 by MWRYsWbJw4DE
[博后之家] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +3 Ocx3OKOzGU4q 2026-08-03 4/200 2026-08-04 11:26 by MWRYsWbJw4DE
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 f1dmPx051StA 2026-08-03 7/350 2026-08-04 09:31 by v1TJC4qJauAB
[基金申请] 系统今天又提示维护了，估计离放榜不远了 +12 winnerche 2026-07-29 16/800 2026-08-04 08:18 by Equinoxhua
[有机交流] 一个有机合成实验室都需要哪些设备？ 50+3 kf2781974 2026-07-31 10/500 2026-08-04 08:05 by 88817753
[考博] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 cu9Nq1xK233Z 2026-08-03 6/300 2026-08-04 06:10 by k7OM8YghWbkC
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +3 jRl3mE6ddZGq 2026-08-03 6/300 2026-08-04 04:47 by k7OM8YghWbkC
[考研] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 8/400 2026-08-04 03:21 by k7OM8YghWbkC
[基金申请] 什么时候能放榜呀？ +3 Jacob678 2026-08-03 3/150 2026-08-03 16:14 by gltch
[高分子] UV压敏胶开发 +3 ichall 2026-07-30 5/250 2026-08-03 14:40 by Sunrisepay
[基金申请] 面上再次挂了，太难了，躺也躺不了，倦也卷不过，小学校之殇！ +19 低垂的野花 2026-07-31 25/1250 2026-08-03 09:25 by gy116024
[高分子] HXDI做水性聚氨酯乳液，是不是特别容易出渣 15+3 yuyusuv 2026-07-29 3/150 2026-07-31 09:21 by huizingga
[基金申请] 你们的时间戳变了吗 +3 archvillain 2026-07-30 4/200 2026-07-30 18:53 by levinzhwen
信息提示
关闭
请填处理意见
关闭
