应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 腐蚀防护 » 【求助】求高手帮忙分析铝合金极化曲线
51/1返回列表
查看: 1735  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

午午和夜夜

新虫 (初入文坛)

[求助] 【求助】求高手帮忙分析铝合金极化曲线

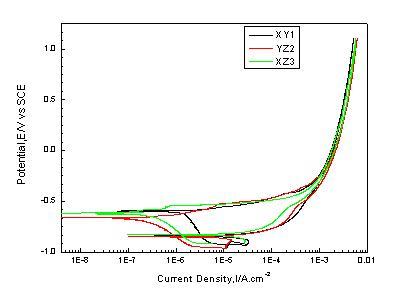

AA7075 三个截面腐蚀，实验的测试介质为0.01Mol/L NaCl溶液，室温条件下，测试范围为-0.3V到1.2V，扫描速度为0.3mv/s
已经用Tafel 拟合得到腐蚀电位腐蚀电流
求助问题
1.从图中能得看出是否产生钝化膜吗？如何判断的？
2.极化电阻值怎么得到的？
3.极化曲线为什么会发生回扫现象？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-04 19:04:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

午午和夜夜

新虫 (初入文坛)
没人知道吗？
回复此楼
2楼2012-06-04 22:31:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hihxl1

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
曲线的回扫是你设置的原因，可以看出你的极化曲线产生过程：最初先出现右边曲线，之后回扫时出现偏左的曲线，如果是我推测的结果，那么你的铝合金在高阳级极化电位下被氧化了，生成钝化膜，耐蚀性增加。而偏左支中出现一小段电位变化大，电流变化小的台阶区，但不明显，可以讲应该是有些钝化膜的。极化电阻值这里就是斜率了，用电位/电流，因为反映极化强弱，又和电阻公式相似，就叫做极化电阻值了。以上个人意见，楼主酌情考虑，也请楼下的批评。
赞一下 回复此楼
新年里我要好好努力！创造新的辉煌！
3楼2012-06-05 20:00:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

午午和夜夜

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by hihxl1 at 2012-06-05 20:00:11
曲线的回扫是你设置的原因，可以看出你的极化曲线产生过程：最初先出现右边曲线，之后回扫时出现偏左的曲线，如果是我推测的结果，那么你的铝合金在高阳级极化电位下被氧化了，生成钝化膜，耐蚀性增加。而偏左支中出 ...

谢谢，你比我专业很多，能帮我分析一下正扫阶段吗？正扫阶段出现钝化了吗？如何判断的？还有怎样判断是否出现钝化的现象？谢谢
赞一下 回复此楼
4楼2012-06-05 20:11:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hihxl1

木虫 (正式写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 午午和夜夜 at 2012-06-05 20:11:44
谢谢，你比我专业很多，能帮我分析一下正扫阶段吗？正扫阶段出现钝化了吗？如何判断的？还有怎样判断是否出现钝化的现象？谢谢...

正扫过程中，出现钝化的话那是你制备的试样在做电化学之前就存在了，主要是不明显，就是曲线中的台阶段——电位变化大而电流密度变化小的区域。可以看出试样XZ3、XZ2有些钝化膜（或者简单叫层保护膜，因为毕竟严格的钝化曲线没有表现出来），而XZ1样就没有了。回扫后腐蚀电流密度将近下降1个数量级，这边是由于阳极极化形成钝化膜造成的。依旧个人意见，楼主酌情考虑。
赞一下(1人) 回复此楼
新年里我要好好努力！创造新的辉煌！
5楼2012-06-05 20:36:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 午午和夜夜 的主题更新
51/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
