应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 请高手帮忙分析一下SiO2-Al2O3的TG-DTA曲线，非常感谢！
81/1返回列表
查看: 3306  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

gyyswh

木虫 (正式写手)

[求助] 请高手帮忙分析一下SiO2-Al2O3的TG-DTA曲线，非常感谢！

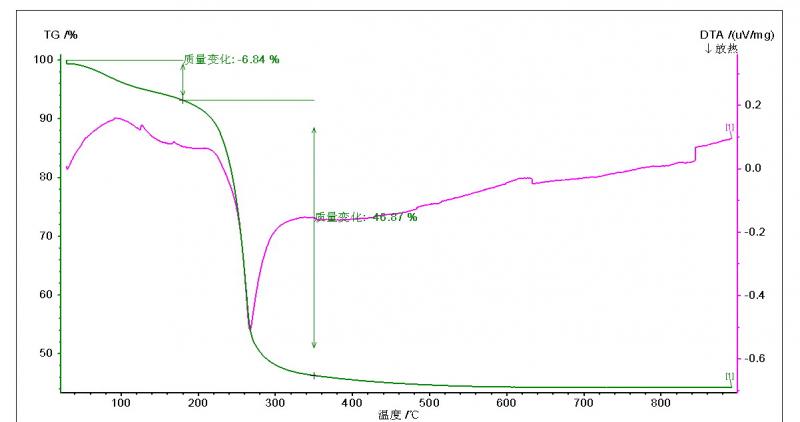

以硝酸铝和正硅酸乙酯为前驱物，溶胶-凝胶法制备硅铝复合氧化物。80度烘干后做TG-DTA：氮气气氛，10度/min。
    200度以前TG有失重，但DTA是放热峰，这是为什么？600度以后TG基本无失重，但DTA在600-850度之间这一段向下的平台怎么解释（重复做过，依旧存在），850度以后又有微量放热怎么分析？
   请各位高手指教，非常感谢！
回复此楼

» 收录本帖的淘帖专辑推荐

与自己课题相关

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-04-04 11:22:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

refnew

专家顾问 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
这个得看样品用什么方法制备的，然后怎么处理的
赞一下 回复此楼
2楼2012-04-04 16:15:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangquan8385

荣誉版主 (文坛精英)

优秀版主

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
gyyswh: 金币+3, ★有帮助, 谢谢！ 2012-04-04 17:40:06
200℃以前失重各种有机物分解。一般不解释平台吧，分析的是热效应，吸放热峰（平坦说明热效应慢）。TG无变化，常规就是晶型转变。搞个相应温度的样品测测XRD。
赞一下 回复此楼
3楼2012-04-04 16:24:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyyswh

木虫 (正式写手)
引用回帖:
2楼: Originally posted by refnew at 2012-04-04 16:15:54:
这个得看样品用什么方法制备的，然后怎么处理的

已经说了是溶胶-凝胶法制备，80度普通干燥后做的TG-DTA.不知问的是什么意思
赞一下 回复此楼
4楼2012-04-04 17:32:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyyswh

木虫 (正式写手)
引用回帖:
3楼: Originally posted by zhangquan8385 at 2012-04-04 16:24:25:
200℃以前失重各种有机物分解。一般不解释平台吧，分析的是热效应，吸放热峰（平坦说明热效应慢）。TG无变化，常规就是晶型转变。搞个相应温度的样品测测XRD。

700度，900度焙烧后的XRD都是只有无定形SiO2的特征峰。
200度以前的失重若为有机物分解，DTA应该是吸热峰，为什么我的是一个小的放热峰？文献有的说是物理吸附水的脱附，但脱附也应该是吸热呀，这个小的放热峰究竟是怎么回事啊？
赞一下 回复此楼
5楼2012-04-04 17:39:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangquan8385

荣誉版主 (文坛精英)

优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
gyyswh: 金币+7, ★★★很有帮助, 非常感谢 2012-04-05 11:23:32
引用回帖:
5楼: Originally posted by gyyswh at 2012-04-04 17:39:44:
700度，900度焙烧后的XRD都是只有无定形SiO2的特征峰。
200度以前的失重若为有机物分解，DTA应该是吸热峰，为什么我的是一个小的放热峰？文献有的说是物理吸附水的脱附，但脱附也应该是吸热呀，这个小的放热峰究 ...

你的图标的是向下放热，那向上的应该是吸热啊。
赞一下 回复此楼
6楼2012-04-04 17:47:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyyswh

木虫 (正式写手)
引用回帖:
6楼: Originally posted by zhangquan8385 at 2012-04-04 17:47:53:
你的图标的是向下放热，那向上的应该是吸热啊。
0f/c0/555285_1333532864_927.png

谢谢，确实是这样200度以前为吸热，300度左右的尖峰为放热峰，可能为有机物的燃烧（因为虽然为氮气气氛，但操作者说之前没有进行抽真空和氮气置换的预处理，因此会有氧气残留）
赞一下 回复此楼
7楼2012-04-05 11:23:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yehesuifeng

金虫 (著名写手)
可以肯定，接近一半的失重，肯定是水蒸气的挥发造成的失重。300℃的尖锐放热峰应该是有机物的燃烧分解。
赞一下(1人) 回复此楼
天天上一次小木虫！
8楼2012-04-12 21:49:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 gyyswh 的主题更新
81/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 289求调剂 +8 yang婷 2026-03-02 9/450 2026-03-02 19:08 by zhukairuo
[考研] 材料284求调剂，一志愿郑州大学英一数二专硕 +14 想上岸的土拨鼠 2026-02-28 14/700 2026-03-02 19:06 by zhukairuo
[考研] 化工京区271求调剂 +6 11ing 2026-03-02 6/300 2026-03-02 18:52 by caszguilin
[考研] 材料调剂 +3 恒顺自然 2026-03-02 3/150 2026-03-02 18:49 by L135790
[考研] 中国科学技术大学材料与化工281求调剂，有科研和获奖经历 +4 wsxw 2026-03-02 4/200 2026-03-02 18:43 by caszguilin
[考研] 一志愿东北大学化学314分求调剂 +3 lr1212.. 2026-03-02 3/150 2026-03-02 17:36 by yeahyou
[考研] 一志愿东北大学材料专硕328，求调剂 +3 shs1083 2026-03-02 3/150 2026-03-02 17:27 by houyaoxu
[考研] 一志愿华南理工大学材料与化工326分，求调剂 +3 wujinrui1 2026-02-28 3/150 2026-03-02 16:36 by chuocheng
[考研] 303求调剂 +5 今夏不夏 2026-03-01 5/250 2026-03-02 15:01 by 向上的胖东
[考研] 材料学硕318求调剂 +9 February_Feb 2026-03-01 9/450 2026-03-02 13:31 by njzyff
[考研] 338求调剂 +3 18162027187 2026-03-02 3/150 2026-03-02 13:12 by houyaoxu
[基金申请] 面上模板改不了页边距吧？ +6 ieewxg 2026-02-25 7/350 2026-03-02 12:44 by stidwellNK
[基金申请] 成果系统访问量大，请15分钟后再尝试。由此给您造成的不便，敬请谅解。 +5 xhuama 2026-03-02 5/250 2026-03-02 12:34 by stidwellNK
[考研] 材料学硕318求调剂 +14 February_Feb 2026-03-01 16/800 2026-03-02 11:17 by yuchj
[基金申请] 此成果不能导入原因：元数据必填信息不完整，可 进行补充。 +4 Kittylucky 2026-03-02 5/250 2026-03-02 11:07 by jurkat.1640
[考研] 材料工程269求调剂 +3 白刺玫 2026-03-02 3/150 2026-03-02 09:25 by 一休哥FU
[考研] 306分材料调剂 +4 chuanzhu川烛 2026-03-01 5/250 2026-03-01 19:48 by 无际的草原
[考研] 291分工科求调剂 +9 science饿饿 2026-03-01 10/500 2026-03-01 18:55 by 18137688336
[考研] 求调剂 +6 repeatt?t 2026-02-28 6/300 2026-03-01 14:37 by Sakura绘
[考研] 调剂 +3 简木ChuFront 2026-02-28 3/150 2026-03-01 11:46 by 王伟要上岸啊
信息提示
关闭
请填处理意见
关闭
