应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 高分子化学 » 我的DSC图没有熔融峰？
161/2返回列表12下一页
查看: 5882  |  回复: 15
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

bfx2442

新虫 (初入文坛)

[求助] 我的DSC图没有熔融峰？

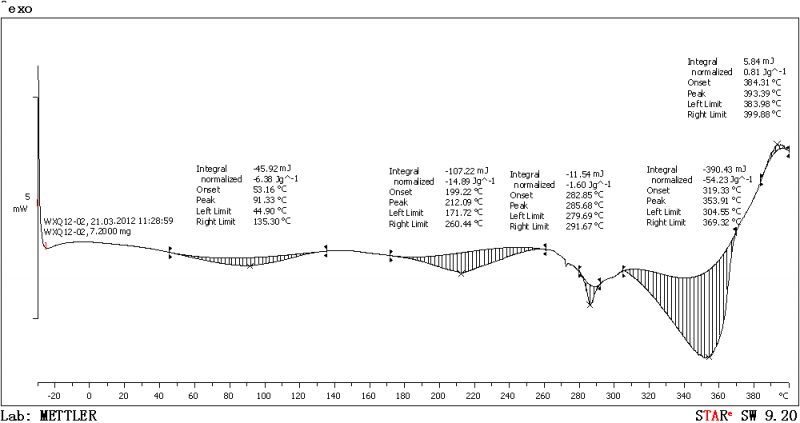

我做的DSC图，下面是吸热，上面是放热，最后一个大峰是降解峰？那我的DSC图是没有熔融峰的？熔融峰也是吸热峰吧？400℃那个放热峰是怎么回事？求各位详细解析！鞠躬感谢！
回复此楼

» 收录本帖的淘帖专辑推荐

热分析

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-03-25 09:54:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

crystal0329

木虫 (著名写手)
★ ★ ★ ★ ★
wgs8136: 金币+5, MM辛苦了 2012-03-27 09:44:18
wgs8136: 回帖置顶 2012-03-27 09:44:19
引用回帖:
9楼: Originally posted by bfx2442 at 2012-03-26 09:10:41:
非常感谢，你回答的太详细了，我用的是分子量1000的PTMG
那聚氨酯的玻璃化转变温度能说明什么问题呢?我的是3个对比图，不知道Tg的变化说明了什么
还有降解峰后面的那个放热峰是怎么回事呢？

Tg是对于聚合物来说是非晶聚合物的玻璃态与高弹态之间的转变。其分子运动本质是链段运动发生“冻结”与“自由”的转变。 （这是百度百科里的）

就PU而言，Tg是软段开始运动的温度，由于软段的弹性好，而硬段较刚性，所以从玻璃态升温过程中，先开始膨胀和运动的一定是软段，大多在0度以下；而硬段的Tg一般在200度以上。我们平常说的Tg，一般是指软段的。

PU的Tg主要取决于两个因素：（1）软段本身的性质；（2）相分离的程度
软段本身越柔软，越容易运动，Tg越低。所以PEG的就比PCL的要低。
软段和硬段之间的相分离程度越大，Tg越低。

PTMG1000我也做过，不过没去表征，理论上来说，分子量1000有结晶的可能性不太大，所以你这里没有熔融峰。

后面那个放热峰，会不会是分解的时候又被氧化，所以会放热，我不是很确定。
你的那些吸热和放热我觉得不能说明什么，因为物质要较高的温度下会产生什么样的变化，比低温下要不确定很多。建议你重新去测试，把温程重新设定。这张图不用纠结了。
赞一下(6人) 回复此楼
日日深杯酒满/朝朝小圃花开/自歌自舞自开怀/无拘无束无碍/青史几番春梦/红尘多少奇才/不消计较与安排/领取而今现在
11楼2012-03-26 20:35:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

crystal0329

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zznjut: 金币+2, 欢迎交流 2012-03-26 08:39:48
bfx2442: 金币+5, ★★★很有帮助 2012-03-26 09:11:34
你用的软段是什么，分子量是多少，PU不一定会有熔融峰的，如果不结晶，就不会有熔融峰，只有玻璃化转变温度。
用PEG或者PCL作软段，分子量2000以上就会有结晶，PEG的Tm在20-40度，PCL的在30-55度。
分子量小的，如500，1000的，不会结晶，但有明显的玻璃化转变，PEG在-20~-50，PCL在0~-40度
PS：PU我扫DSC的温程一般都是-80~120。
赞一下(1人) 回复此楼
日日深杯酒满/朝朝小圃花开/自歌自舞自开怀/无拘无束无碍/青史几番春梦/红尘多少奇才/不消计较与安排/领取而今现在
7楼2012-03-26 08:38:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Pureland

木虫之王 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
wgs8136: 金币+1 2012-03-25 11:22:54
bfx2442: 金币+1, ★有帮助 2012-03-28 09:18:00
高分子熔融峰是吸热的，不知道您测的什么聚合物？300℃后是不是样品分解了？
赞一下 回复此楼
2楼2012-03-25 11:05:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

中国董辉

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
wgs8136: 金币+1, 感谢应助! 2012-03-25 12:46:44
bfx2442: 金币+1 2012-03-28 09:18:17
是不是你的东西还没有溶解，或者是聚合物的熔点不在你设定的温度的范围
赞一下 回复此楼
3楼2012-03-25 12:26:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

中国董辉

金虫 (小有名气)

【答案】应助回帖

★
zznjut: 金币+1, 欢迎 2012-03-26 08:39:39
有可能是的聚合物熔点不在你设定温度范围内
赞一下 回复此楼
4楼2012-03-25 12:31:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bfx2442

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by Pureland at 2012-03-25 11:05:30:
高分子熔融峰是吸热的，不知道您测的什么聚合物？300℃后是不是样品分解了？

我测得是水性聚氨酯胶膜，TG的分解温度是270℃
赞一下 回复此楼
5楼2012-03-26 01:14:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bfx2442

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 中国董辉 at 2012-03-25 12:31:52:
有可能是的聚合物熔点不在你设定温度范围内

我测得是水性聚氨酯胶膜，TG的分解温度是270℃
赞一下 回复此楼
6楼2012-03-26 01:15:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zznjut

荣誉版主 (文坛精英)

万里独行之江湖散人

优秀版主

【答案】应助回帖

★
感谢参与，应助指数 +1
wgs8136: 金币+1 2012-03-26 09:33:03
300度可能是氧化降解峰吧
赞一下 回复此楼
禾口言皆土也王求
8楼2012-03-26 08:39:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bfx2442

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by crystal0329 at 2012-03-26 08:38:38:
你用的软段是什么，分子量是多少，PU不一定会有熔融峰的，如果不结晶，就不会有熔融峰，只有玻璃化转变温度。
用PEG或者PCL作软段，分子量2000以上就会有结晶，PEG的Tm在20-40度，PCL的在30-55度。
分子量小的， ...

非常感谢，你回答的太详细了，我用的是分子量1000的PTMG
那聚氨酯的玻璃化转变温度能说明什么问题呢?我的是3个对比图，不知道Tg的变化说明了什么
还有降解峰后面的那个放热峰是怎么回事呢？
赞一下 回复此楼
9楼2012-03-26 09:10:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guagua腾

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
wgs8136: 金币+1 2012-03-26 09:33:08
bfx2442: 金币+1 2012-03-28 09:18:52
聚氨酯我不是太了解，不过有些高聚物是分解温度比熔融温度低，所以在还没有熔融的时候已经分解了。参考一下。
赞一下 回复此楼
10楼2012-03-26 09:29:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 bfx2442 的主题更新
161/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 085601材料工程315分求调剂 +3 yang_0104 2026-03-15 3/150 2026-03-15 10:58 by peike
[考研] 304求调剂 +5 小熊joy 2026-03-14 5/250 2026-03-14 21:07 by peike
[考研] 复试调剂 +4 z1z2z3879 2026-03-14 5/250 2026-03-14 16:30 by JourneyLucky
[考研] 290求调剂 +4 @将就将就看 2026-03-10 8/400 2026-03-14 14:23 by 千千运气
[考研] 211本，11408一志愿中科院277分，曾在中科院自动化所实习 +3 Losir 2026-03-12 3/150 2026-03-14 12:11 by 热情沙漠
[考研] 学硕285求调剂 +13 Wisjxn 2026-03-12 46/2300 2026-03-14 10:33 by JourneyLucky
[考研] 330求调剂 +3 ?酱给调剂跪了 2026-03-13 3/150 2026-03-14 10:13 by JourneyLucky
[考研] 一志愿北京化工大学材料与化工296分求调剂 +16 稻妻小编 2026-03-09 18/900 2026-03-14 02:00 by JourneyLucky
[考研] 材料与化工（0856）304求B区调剂 +6 邱gl 2026-03-12 7/350 2026-03-13 23:24 by 邱gl
[考研] 337一志愿华南理工0805材料求调剂 +7 mysdl 2026-03-11 9/450 2026-03-13 22:43 by JourneyLucky
[考研] 290求调剂 +9 ADT 2026-03-11 9/450 2026-03-13 21:55 by JourneyLucky
[考研] 【考研调剂求收留】 +3 Ceciilia 2026-03-11 3/150 2026-03-13 20:18 by JourneyLucky
[考研] 274求调剂 +3 S.H1 2026-03-12 3/150 2026-03-13 15:15 by JourneyLucky
[考研] 285求调剂 +4 ytter 2026-03-12 4/200 2026-03-13 14:48 by jxchenghu
[考博] 福州大学杨黄浩课题组招收2026年专业学位博士研究生，2026.03.20截止 +3 Xiangyu_ou 2026-03-12 3/150 2026-03-13 09:36 by duanwu655
[考研] 420求调剂 +4 莫向外求11 2026-03-10 6/300 2026-03-12 14:41 by ruiyingmiao
[考研] 290求调剂 +3 柯淮然 2026-03-10 8/400 2026-03-11 13:48 by 柯淮然
[考研] 0857环境调剂 +5 熠熠_11 2026-03-10 5/250 2026-03-11 10:59 by wang_dand
[考研] 0703化学调剂 +3 三dd. 2026-03-10 3/150 2026-03-10 15:45 by peike
[考研] 一志愿：武汉理工，材料工程，英二数二 总分314 +3 2202020125 2026-03-10 4/200 2026-03-10 13:54 by xiongyaxuan
信息提示
关闭
请填处理意见
关闭
