[求助] EIS拟合高手求助

EIS拟合求高手

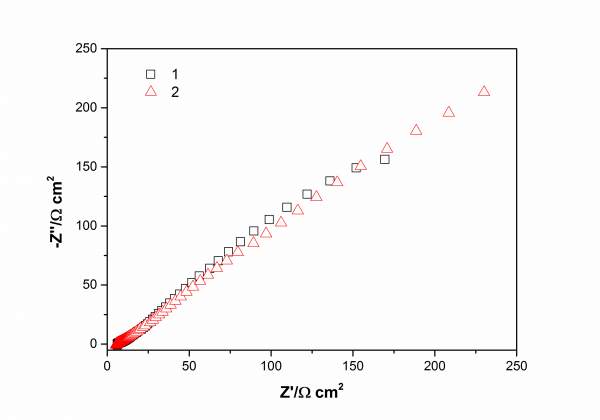

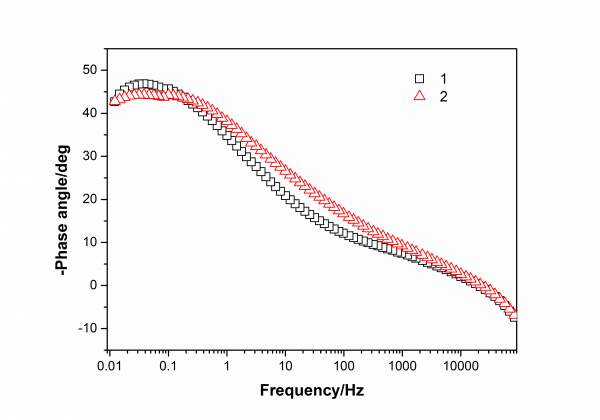

原始数据的nyquist图跟bode图，采用等效电路R(Q(RW))(RQ)进行拟合，得到的结果中（1跟1），Rct很小，这个结果合理吗？
体系：钢材的大气腐蚀，测试溶液为5.2%的NaCl溶液。
EIS拟合高手求助

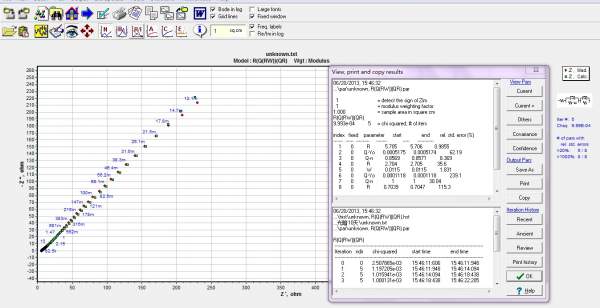

EIS拟合高手求助-1

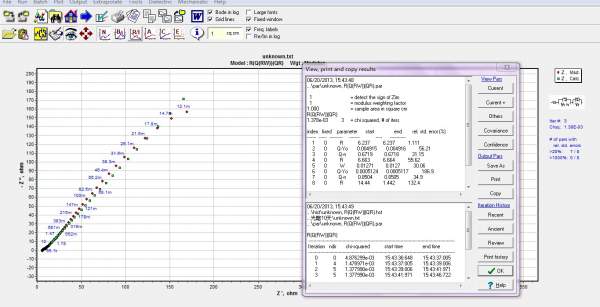

EIS拟合高手求助-2


EIS拟合高手求助-3
回复此楼

» 收录本帖的淘帖专辑推荐

催化剂相关

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2013-06-20 16:07:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
slying: 金币+5, ★★★很有帮助 2013-06-20 16:50:10
如果单就你说的这个R值而言，这个结果还是非常不错的
这个等效电路也是可以的~
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
2楼2013-06-20 16:39:44
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

slying

至尊木虫 (著名写手)
引用回帖:
2楼: Originally posted by zlin at 2013-06-20 16:39:44
如果单就你说的这个R值而言，这个结果还是非常不错的
这个等效电路也是可以的~

奥，对比EIS拟合后的Rct值跟采用弱极化拟合得到的Rp值时，发现他们差着三个数量级···弱极化拟合得到的Rp差不多一千多，而EIS拟合得到的Rct才几···他们俩应该是在一个数量级上才比较合理吧？
我是刚刚接触这方面，有很多不明白的还请大侠多多指教····
有没有其他的可以推荐的等效电路图？
赞一下 回复此楼
3楼2013-06-20 16:49:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主

【答案】应助回帖

★ ★ ★
slying: 金币+3, ★★★很有帮助 2013-06-20 17:47:41
引用回帖:
3楼: Originally posted by slying at 2013-06-20 16:49:56
奥，对比EIS拟合后的Rct值跟采用弱极化拟合得到的Rp值时，发现他们差着三个数量级···弱极化拟合得到的Rp差不多一千多，而EIS拟合得到的Rct才几···他们俩应该是在一个数量级上才比较合理吧？
我是刚刚接触这 ...

我觉得你这个等效电路还是不错的
你可以将前面两个R相加，然后和你的弱极化测试的结果对比，看看怎么样
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
4楼2013-06-20 17:26:13
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

slying

至尊木虫 (著名写手)
引用回帖:
4楼: Originally posted by zlin at 2013-06-20 17:26:13
我觉得你这个等效电路还是不错的
你可以将前面两个R相加，然后和你的弱极化测试的结果对比，看看怎么样...

大侠，我就是把所有的R相加，也才十几，跟弱极化测试的将近一千差很多···您之前见过就是拟合出来的Rct这么小的情况吗？
赞一下 回复此楼
5楼2013-06-20 17:48:52
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主

【答案】应助回帖

引用回帖:
5楼: Originally posted by slying at 2013-06-20 17:48:52
大侠，我就是把所有的R相加，也才十几，跟弱极化测试的将近一千差很多···您之前见过就是拟合出来的Rct这么小的情况吗？...

关于这方面的具体的拟合过程我没有做过，不过要是这样的话，你只能换个等效电路了
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
6楼2013-06-20 19:31:44
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

slying

至尊木虫 (著名写手)
引用回帖:
6楼: Originally posted by zlin at 2013-06-20 19:31:44
关于这方面的具体的拟合过程我没有做过，不过要是这样的话，你只能换个等效电路了...

我也是把那些经常用的都挨个试了···文献中常用的也试过啦，别的都是误差太大··只有这个误差比较小，但是就是Rct太小啦···所以就想问问诸位大侠···
赞一下 回复此楼
7楼2013-06-20 21:10:15
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主

【答案】应助回帖

引用回帖:
7楼: Originally posted by slying at 2013-06-20 21:10:15
我也是把那些经常用的都挨个试了···文献中常用的也试过啦，别的都是误差太大··只有这个误差比较小，但是就是Rct太小啦···所以就想问问诸位大侠···...

那就不太清楚了，你看看你那个线性弱极化的结果怎么样？
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
8楼2013-06-21 09:09:33
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Embraciiing

新虫 (初入文坛)
您好 想问您 用这个等效电路 W的物理含义是什么呢？有没有文献参考呢？万分感谢！
赞一下 回复此楼
9楼2019-10-17 15:33:31
