[求助] 电路拟合时如何选合适的电阻值？ 已有1人参与

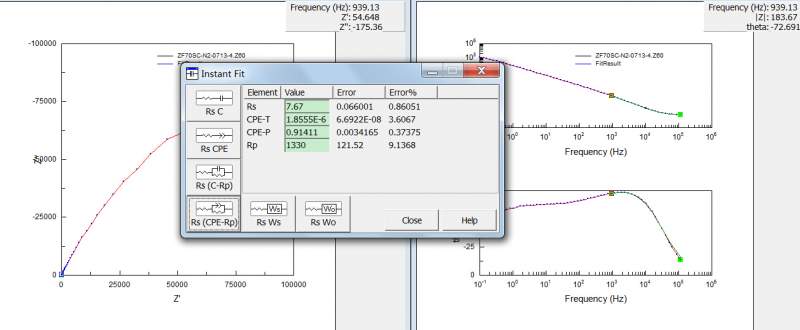

用EIS测电导率时，选快速拟合电路后，在奈奎斯特图上选不同的频率段点数，得到的电阻RS值都不同（稍微有点差别）同时出错率也在随着选取波段的变化而变化，但总有个最小的error%值，但是有时候当error%最小时，对应的频率波段非常窄，比如我测的频率是10^5---10HZ，有时候当我取最小出错率error%时，选中的波段频率缩小到10^5－10^3HZ了，这样会不会太短了，以最小error%为原则来求拟合RS的值这种方法对吗？我最电化学菜鸟，请师兄师姐帮忙给个肯定答案，希望测的数值准确点，谢谢

电路拟合时如何选合适的电阻值？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-07-14 15:02:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
爱北雪南雨: 金币+3, ★★★很有帮助, 麻烦您再帮我解释下怎么用阻抗实部值代入求电导吧，不胜感激 2014-07-14 16:18:40
测电导率不需要你这么折腾。从阻抗模量-频率图上看出10kHz左右的阻抗随频率的变化就很小了，因此，电导率仪都采用单频（>1kHz) 测试就是这个道理。你就选几个频率点（比如5kHz,10K，20K,59kHz)的阻抗实部数值，代入电导率计算公式计算看看它们差别多大，一般而言，差距很小的，随便取某个频率下的数值就可以了，以后相同的样品，就采用单频（这个频率）测试就OK了。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2014-07-14 15:15:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
引用回帖:
9楼: Originally posted by 爱北雪南雨 at 2014-07-20 11:43:36
我主要是想看样品随浓度变化电导率的变化规律的，之前得到的一系列样品测试结果，拟合时我都是选上图中element下第一行Rs的值代入原始公式“厚度/（RS*面积）”来算的，那时得到的结果与预想理论规律一致，然后又继 ...

你的样品是固体还是液体的，如果是液体，你直接用Rs可能差距不大，但如果是固体的话，那就完全错了。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
10楼2014-07-20 12:21:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

爱北雪南雨

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by Jackcd12 at 2014-07-14 15:15:28
测电导率不需要你这么折腾。从阻抗模量-频率图上看出10kHz左右的阻抗随频率的变化就很小了，因此，电导率仪都采用单频（>1kHz) 测试就是这个道理。你就选几个频率点（比如5kHz,10K，20K,59kHz)的阻抗实部数值，代 ...

老师您好，自从接触电化学就在论坛关注您的解答一直受益匪浅。谢谢您的关照。恕我愚昧，有几个地方还是不懂呀，我用的电导率计算公式是K＝D/SR  固体材料就是样品厚除以电阻（因为S＝1），所以弱弱的问下，选几个频率的阻抗实数值代入公式怎么算呀？
赞一下 回复此楼
3楼2014-07-14 16:11:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
爱北雪南雨: 金币+2, ★★★★★最佳答案 2014-07-14 20:33:53
引用回帖:
3楼: Originally posted by 爱北雪南雨 at 2014-07-14 16:11:10
老师您好，自从接触电化学就在论坛关注您的解答一直受益匪浅。谢谢您的关照。恕我愚昧，有几个地方还是不懂呀，我用的电导率计算公式是K＝D/SR  固体材料就是样品厚除以电阻（因为S＝1），所以弱弱的问下，选几个频 ...

计算公式：
电导率=（厚度/面积）*(Z' /|Z|^2)
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2014-07-14 18:05:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱北雪南雨

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by Jackcd12 at 2014-07-14 18:05:25
计算公式：
电导率=（厚度/面积）*(Z' /|Z|^2)...

哦，今天是长大见识了，谢谢，这里面知识太多了，我还要多学多看。
赞一下 回复此楼
5楼2014-07-14 20:33:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
引用回帖:
5楼: Originally posted by 爱北雪南雨 at 2014-07-14 20:33:58
哦，今天是长大见识了，谢谢，这里面知识太多了，我还要多学多看。...

知不足而进取嘛！
回复此楼

» 本帖已获得的红花（最新10朵）

爱北雪南雨
Themoreamanlearns,themoreheknowshisignorance!
6楼2014-07-14 20:38:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱北雪南雨

新虫 (初入文坛)
送红花一朵
引用回帖:
6楼: Originally posted by Jackcd12 at 2014-07-14 20:38:49
知不足而进取嘛！...

呵呵，老师您好，我又来了，今天和同学讨论时又发现一个问题，就是在我本题上传的图片中“element"下列表中”Rs  CPE-T   CPE-p  Rp"这几个参数是不是都有用，如果我用那个类型的电路拟合，如果我就是想求拟合电路电阻是不是应当求电阻（电感－电容）串联并联后的总电阻呀，虽然你给那个公式已足够我用来求电导率了，我同学问我时，我发现这些我还没弄懂明白
赞一下 回复此楼
7楼2014-07-19 09:20:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
引用回帖:
7楼: Originally posted by 爱北雪南雨 at 2014-07-19 09:20:20
呵呵，老师您好，我又来了，今天和同学讨论时又发现一个问题，就是在我本题上传的图片中“element"下列表中”Rs  CPE-T   CPE-p  Rp"这几个参数是不是都有用，如果我用那个类型的电路拟合，如果我就是想 ...

拟合参数是对于与等效电路的元件的，等效电路是模型化你的实际电极过程，因此，笼统地讲，拟合电路电阻是求电阻（电感－电容）串联并联后的总电阻，但实际上，由于电极体系的电特性具有频率特性，拟合计算时也是根据频率对体系的影响来分别近似等效电路的计算公式来计算的，比如，高频下体系的总电阻近似等效溶液电阻，但低频下，总电阻就包括很多因素的电阻之和了。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
8楼2014-07-19 18:07:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱北雪南雨

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by Jackcd12 at 2014-07-19 18:07:06
拟合参数是对于与等效电路的元件的，等效电路是模型化你的实际电极过程，因此，笼统地讲，拟合电路电阻是求电阻（电感－电容）串联并联后的总电阻，但实际上，由于电极体系的电特性具有频率特性，拟合计算时也是根 ...

我主要是想看样品随浓度变化电导率的变化规律的，之前得到的一系列样品测试结果，拟合时我都是选上图中element下第一行Rs的值代入原始公式“厚度/（RS*面积）”来算的，那时得到的结果与预想理论规律一致，然后又继续做，现在突然发现我的方案考虑不周，忽略了RS只是一部分电阻，我误把它当整个拟合电路的了，表征出来的规律和实际情况相差大吗，明天导师要回来了，我出 了这个漏洞，唉，弄不好要推翻之前的汇报要挨批的呀，请问我这个情况误差严重吗？我用新公式代入几个z' 和Z''算了几个，可能没理解透吧，结果没对上，我再查查资料
赞一下 回复此楼
9楼2014-07-20 11:43:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
