[求助] 用ZSimpwin模拟晶粒晶界电阻时对于等效电路选择的问题

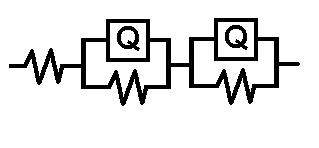

各位大侠，我在用ZSimpwin软件拟合晶粒晶界电阻时，发现从ZSimpwin软件中选择等效电路时没有我所需要的类型，文献上的等效电路如图1，我从ZSimpwin中选择的电路如图2，并且拟合程度还比较好，但是图2电路和图1电路相比中是不是多了一个最前面的那个电阻符号，如果问题太“白”了，千万不要笑话啊……
用ZSimpwin模拟晶粒晶界电阻时对于等效电路选择的问题


用ZSimpwin模拟晶粒晶界电阻时对于等效电路选择的问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2013-09-13 16:23:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浩渺寻音

铜虫 (小有名气)
为什么没有人理呢……………………
赞一下 回复此楼
2楼2013-09-21 12:05:41
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

r123ed

金虫 (著名写手)
ZSimpwin选择电路的那个框是可以手动往里输入的
赞一下 回复此楼
shape memory
3楼2013-09-21 12:11:43
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浩渺寻音

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by r123ed at 2013-09-21 12:11:43
ZSimpwin选择电路的那个框是可以手动往里输入的

真的吗？我没找到呢，我以为只能从所给模型选择呢，麻烦大侠告诉我怎么手动输入好吗？谢谢
赞一下 回复此楼
4楼2013-09-21 19:07:28
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

r123ed

金虫 (著名写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 浩渺寻音 at 2013-09-21 19:07:28
真的吗？我没找到呢，我以为只能从所给模型选择呢，麻烦大侠告诉我怎么手动输入好吗？谢谢...

就是选择电路的那个啊，在下拉条里你选择时，右面不是能看到等效电路么，如果你自己手动在框框输入（RQ）（RQ），旁边就是问号吧记得。
赞一下 回复此楼
shape memory
5楼2013-09-22 11:15:36
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浩渺寻音

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by r123ed at 2013-09-22 11:15:36
就是选择电路的那个啊，在下拉条里你选择时，右面不是能看到等效电路么，如果你自己手动在框框输入（RQ）（RQ），旁边就是问号吧记得。...

手动输入后是出现问号，可是看不到等效电路图怎么模拟啊？
赞一下 回复此楼
6楼2013-09-23 17:12:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浩渺寻音

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by r123ed at 2013-09-22 11:15:36
就是选择电路的那个啊，在下拉条里你选择时，右面不是能看到等效电路么，如果你自己手动在框框输入（RQ）（RQ），旁边就是问号吧记得。...

我看到help里写的是系统自带的等效电路不能改变的 啊，比如（RQ）（RQ）这样的电路是怎么添加进去的呢
赞一下 回复此楼
7楼2013-09-23 17:18:53
