[求助] 额是电化学小白，问下，关于ZSimpWin软件，在拟合电阻前需要输入截面积吗？

拟合出来的电阻跟截面积有很大的关系
我想算一个高分子膜的电导率，电导率＝L/(RS)，S是截面积，R是拟合电阻，L是电极间距。
这样的话，截面积不是重复作用了吗

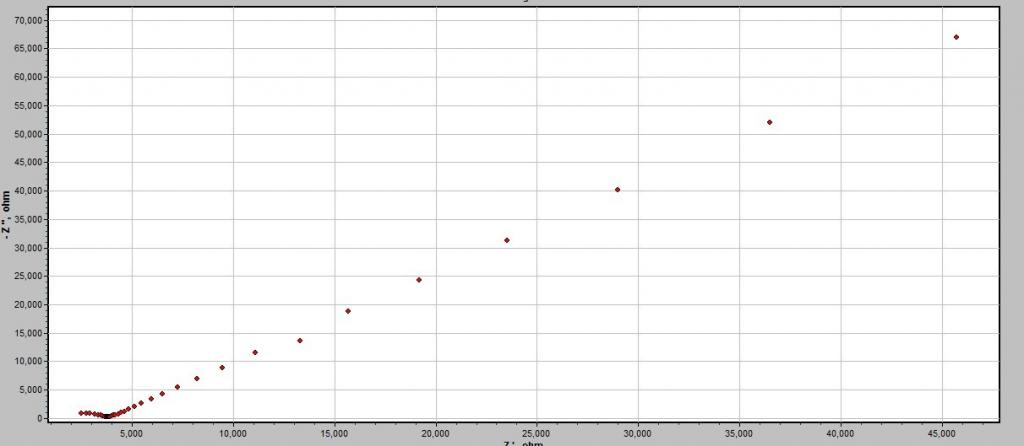

另外，我测出的阻抗谱是这样的，用（QR）（QR）合适吗？如果不合适，应该用什么呢，对电化学着实不懂。

回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2012-11-23 17:12:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
香雪儿－66: 金币+2, ★★★很有帮助, 电解池常数里，Area是什么，膜的表面积吗？ 2012-11-23 19:51:49
搞忘了你关心的高分子膜的电导率，你不要拟合阻抗谱了。
你从测试的阻抗谱数据中选出频率为1kHz, 5kHz, 10kHz, 50kHz, 100kHz,的实部，模量，按下面公式计算电导率：
Condut= (Z')/(|Z|^2)
比较这些频率下这个电导率数值之间有多大的变化，目的是选择一个比较合适的频率，比如，如果20KHz和50KHz的电导数值基本相同，那么，你的电导率计算就以20KHz时的阻抗数据为准。
然后，再计算电解池常数：Thickness/Area
电导率=conduct*电解池常数
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
3楼2012-11-23 17:50:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
你可以将数据归一化后再拟合，也可以拟合后再归一化。所谓归一化，就是将测试的电阻换算成单位面积上的电阻。在计算电导率时，那是L/S算是电解池常数。
  根据你的EIS图，等效电路可以用(QR)，主要看拟合结果的误差大小。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-11-23 17:25:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

香雪儿－66

金虫 (小有名气)
引用回帖:
3楼: Originally posted by Jackcd12 at 2012-11-23 17:50:33
搞忘了你关心的高分子膜的电导率，你不要拟合阻抗谱了。
你从测试的阻抗谱数据中选出频率为1kHz, 5kHz, 10kHz, 50kHz, 100kHz,的实部，模量，按下面公式计算电导率：
Condut= (Z')/(|Z|^2)
比较这些频率下这个电 ...

Area是什么，膜表面积吗？
赞一下 回复此楼
4楼2012-11-23 19:58:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

香雪儿－66

金虫 (小有名气)
引用回帖:
3楼: Originally posted by Jackcd12 at 2012-11-23 17:50:33
搞忘了你关心的高分子膜的电导率，你不要拟合阻抗谱了。
你从测试的阻抗谱数据中选出频率为1kHz, 5kHz, 10kHz, 50kHz, 100kHz,的实部，模量，按下面公式计算电导率：
Condut= (Z')/(|Z|^2)
比较这些频率下这个电 ...

如果是膜表面积的话，我算出来的电导率非常小，比之前的拟合算法小了两个数量级啊
赞一下 回复此楼
5楼2012-11-23 20:01:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
Area 是膜的面积
回复此楼
Themoreamanlearns,themoreheknowshisignorance!
6楼2012-11-23 20:02:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

香雪儿－66

金虫 (小有名气)
引用回帖:
6楼: Originally posted by Jackcd12 at 2012-11-23 20:02:21
Area 是膜的面积

您觉得是哪儿出问题了？
赞一下 回复此楼
7楼2012-11-23 20:12:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
你比较过哪个频率比较合适？
注意单位，结果一般都是uS/cm
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
8楼2012-11-23 20:25:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

香雪儿－66

金虫 (小有名气)
引用回帖:
8楼: Originally posted by Jackcd12 at 2012-11-23 20:25:35
你比较过哪个频率比较合适？
注意单位，结果一般都是uS/cm

那几个频率都在一个数量级上，单位肯定没错，计算过好几遍了
赞一下 回复此楼
9楼2012-11-23 21:01:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
数量级相同，但它们之间差别的大小，你把他们作成图：condct--frequency,看看变化，
你算出来是多大，与文献报道的差多大
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
10楼2012-11-23 21:23:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
