[求助] 帮帮忙解一下EIS谱吧。。。

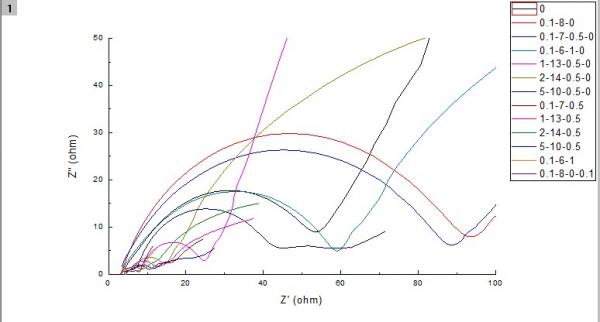

镍钴锰酸锂和锂片做成的扣式电池测了一下EIS，如下图：
不同荷电状态和不同倍率充放电之后得到的谱图都不一样，选哪个做等效电路啊？？我随便选了一个数据用Zview做了一下拟合和等效电路，下图：

但不知道等效电路画的对不对，我觉得应该是有SEI膜、极化、锂离子迁移等。还有最后导出来的表格里面的数据不知道还要不要用来作图，做出来的是算是拟合过后的奈奎斯特图么？
大侠们帮帮忙吧，谢谢了！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-10-31 15:00:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
你选这个等效电路拟合的结果，看拟合误差大不大（主要不是看曲线重叠），如果误差<10%还是可以接受的。
  如果现在这个等效电路拟合误差大的话，在Rp后串联一个扩散阻抗W，再拟合，看误差大小。
一般地，需要把拟合数据与原数据同一图中显示出来，以表示你的拟合大致情况。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

dearestayu
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-10-31 15:48:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dearestayu

新虫 (小有名气)
送鲜花一朵
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-10-31 15:48:48
你选这个等效电路拟合的结果，看拟合误差大不大（主要不是看曲线重叠），如果误差<10%还是可以接受的。
  如果现在这个等效电路拟合误差大的话，在Rp后串联一个扩散阻抗W，再拟合，看误差大小。
一般地，需 ...

就是CPE-T那个老是超过10%，在instant fit里就超过10%，我学无机材料的，对电化学不太懂，等效电路昨天在网上看了一下，还是没有很明白什么情况下接哪种元件，你能再讲详细一点吗？
赞一下 回复此楼
3楼2012-10-31 16:28:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

等效电路与阻抗谱并不是一一对应的，一个阻抗谱有时可用几个等效电路模拟它，具体采用那个更合适，需要根据电极过程和拟合误差大小来判断。这涉及到很多东西，一时也说不清楚，你可以找阻抗谱的书和与你工作类似的文献看看，慢慢就会加深理解了。
  对你现在的问题，如果你选择和试用了几个可能的等效电路图，没有一个拟合误差完全满意的话，那你就选单项误差都小的那个，如果只有一项>10%，也可以，因为其它等效电路的误差总和更大。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-10-31 16:37:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dearestayu

新虫 (小有名气)
引用回帖:
4楼: Originally posted by Jackcd12 at 2012-10-31 16:37:35
等效电路与阻抗谱并不是一一对应的，一个阻抗谱有时可用几个等效电路模拟它，具体采用那个更合适，需要根据电极过程和拟合误差大小来判断。这涉及到很多东西，一时也说不清楚，你可以找阻抗谱的书和与你工作类似的文 ...

还是听不太懂，instant fit里面只有那几个按钮，就左下角那个搞出来还行，如果在选择元件的时候添加一些即时拟合里面不存在的元件，比如你说的扩散阻抗W，那怎么给它赋初始值呢，也不知道什么时候应该添加什么元件，加在哪，选择串联还是并联。。。
赞一下 回复此楼
5楼2012-10-31 16:47:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

如果你现在的电路拟合效果可以接受，就不必用其它电路了。
我说的串联，就是在你现在的电路图中Rp后面连一个扩散电阻W，不同软件有不同的标识字母，我没有用你这个软件，不知道在你软件中的用个符合表示扩散阻抗。初始值，你随便输入一个都可以。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
6楼2012-10-31 17:01:05
