[求助] 循环伏安和EIS图谱解释

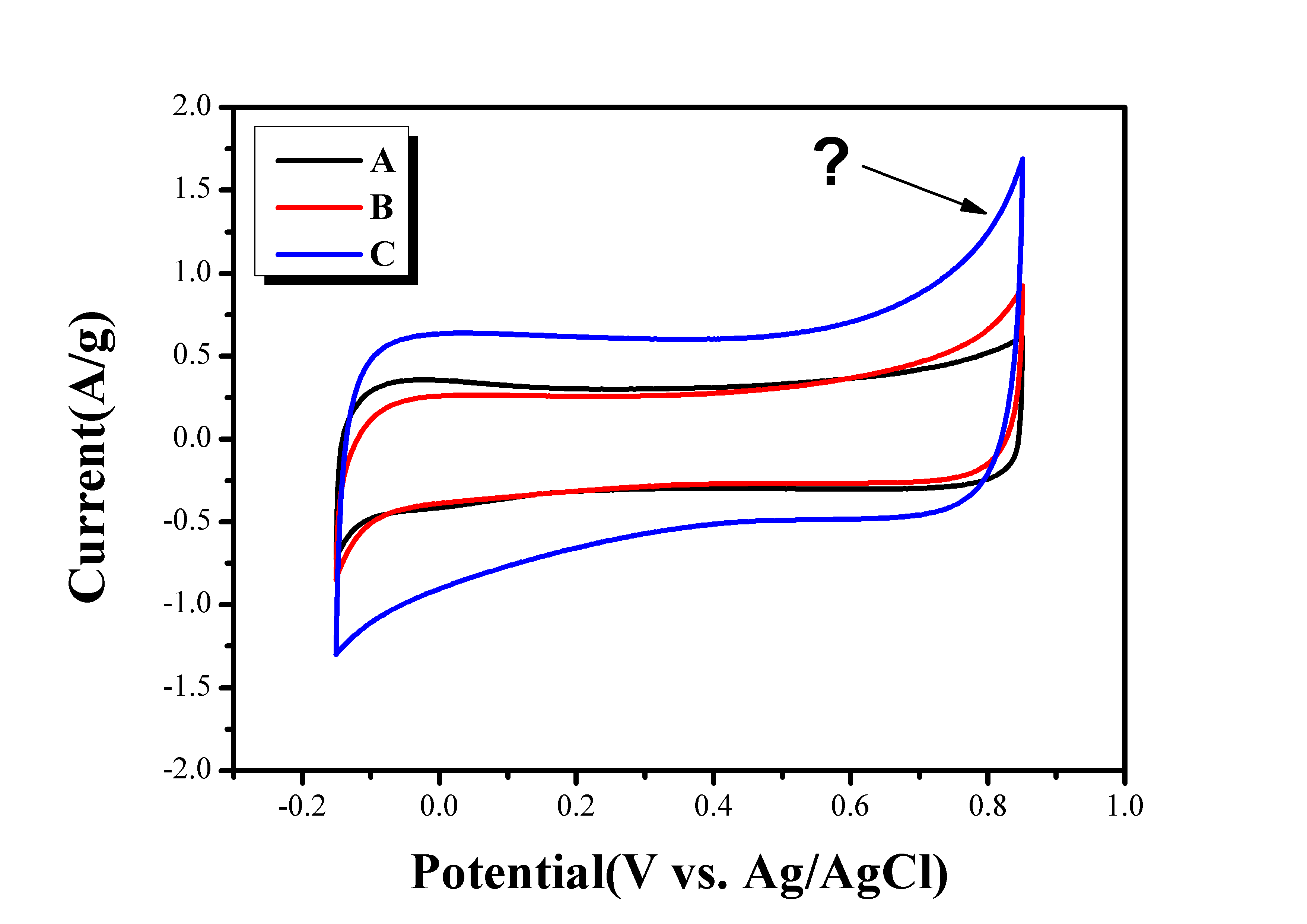

CV和EIS曲线如下，A为碳纳米管（没经过酸处理）；B、C是表面负载之后的，C负载量大于B；
问题1：我想知道的是CV高电位的那个尖锐的突起是因为什么？

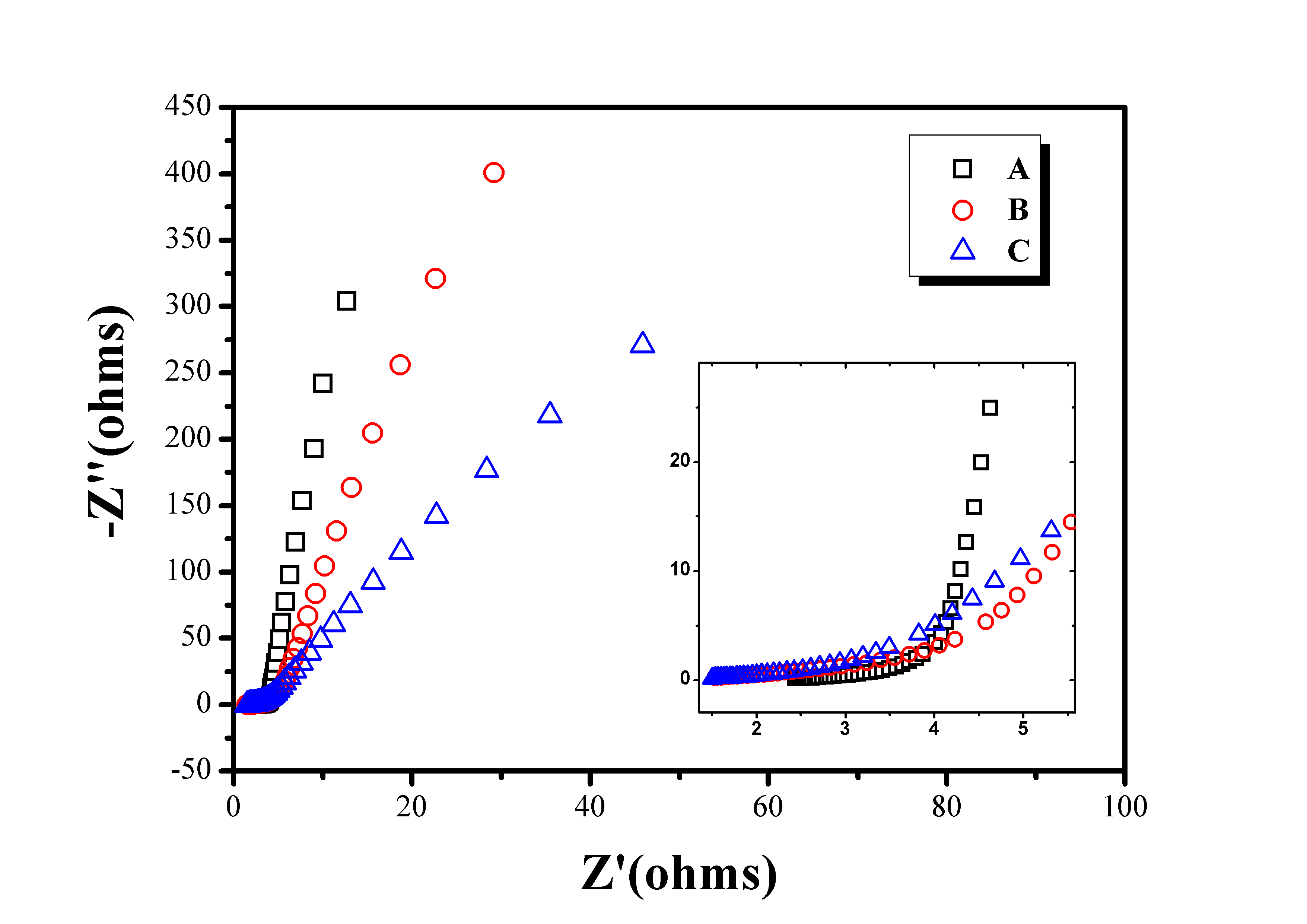

对应的EIS曲线：大致都是由一个平缓段（个人感觉不是圆弧）和一个直线组成
其中BC的起始点比A小，而且随着负载量增加，平缓段有缩短的趋势，直线斜率也相应下降；
问题2：“平缓段有缩短的趋势，直线斜率也相应下降”是代表什么，和CV的尖锐突起对应吗？
回复此楼

» 收录本帖的淘帖专辑推荐

资源收集 paper

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-11-18 10:37:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aptx486992

木虫 (小有名气)
自己顶上去！
回复此楼
2楼2011-11-18 10:38:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chgyhit

铁杆木虫 (著名写手)

【答案】应助回帖

1 高电位出的峰是碳及负载物质的氧化/还原峰
2 我不太清楚你的EIS是在什么电位下测试的，平缓段一般是多孔碳电极EIS特有的性质，你说的直线段其实是个弧，只不过这个弧的半径很大，在图中就表示成为类似你说的直线的曲线了，我个人感觉如果你的极化再增大一下，后半段的“直线”就成圆弧了。你可以试试。
赞一下 回复此楼
3楼2011-11-18 11:15:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aptx486992

木虫 (小有名气)
引用回帖:
3楼: Originally posted by chgyhit at 2011-11-18 11:15:58:
1 高电位出的峰是碳及负载物质的氧化/还原峰
2 我不太清楚你的EIS是在什么电位下测试的，平缓段一般是多孔碳电极EIS特有的性质，你说的直线段其实是个弧，只不过这个弧的半径很大，在图中就表示成为类似你说的直 ...

EIS是在0.45V下测得，从EIS平缓段的长度和直接斜率可以得到一些电阻方面的结论吗
赞一下 回复此楼
4楼2011-11-18 11:33:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chgyhit

铁杆木虫 (著名写手)

【答案】应助回帖

0.45V时 从你CV曲线上看 好像没有反应发生，也就是你的说“直线”这段就非常大弧线，你可以尝试把电压提高再试试
赞一下 回复此楼
5楼2011-11-18 14:46:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jkleid

木虫 (小有名气)

【答案】应助回帖

两边的尖峰应该是分解峰，楼主的测试应该是水系的吧，所以在0.8v左右会出现分解峰！
赞一下 回复此楼
6楼2011-11-18 16:06:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aptx486992

木虫 (小有名气)
引用回帖:
6楼: Originally posted by jkleid at 2011-11-18 16:06:33:
两边的尖峰应该是分解峰，楼主的测试应该是水系的吧，所以在0.8v左右会出现分解峰！

我用的是Na2SO4，但是为什么A就没那么明显呢，A和B中间部分都差不多，就高电位B明显尖起来了
赞一下 回复此楼
7楼2011-11-18 16:44:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mysky608

铜虫 (著名写手)

【答案】应助回帖

你的这个CV图可逆性太差了吧？
赞一下 回复此楼
8楼2011-11-18 19:16:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuliankui

木虫 (著名写手)

【答案】应助回帖

阳极峰应该是析氧峰。
赞一下 回复此楼
9楼2011-11-19 14:30:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiazang

至尊木虫 (著名写手)

刁民

【答案】应助回帖

LZ，你是做电容器吗？
你的CNT上负载了什么，好像是一些不导电的物质吧？
CV上的尖峰应该是一些氧化还原反应，具体是什么建议和自己的负载物的特性结合起来考察。

如果你做的是电容器，你的EIS和CV不符哦。可能的原因是你的电极材料量测量不准。
不知道你的具体情况是做什么，如果你不是涉及到非常严格的保密，可以说出来给大家听听，这样也好让大伙帮你看看问题所在
赞一下(1人) 回复此楼
科学：半导体电荷传输和界面电荷转移理论基础和研究方法；技术：污水处理、废酸回用、氢气纯化；工程：光催化反应工程和反应器
10楼2011-11-19 15:38:48
