请问：CHI电化学工作站测试扣式电池的循环伏安和交流阻抗相关问题
|
|||||||||||||
|

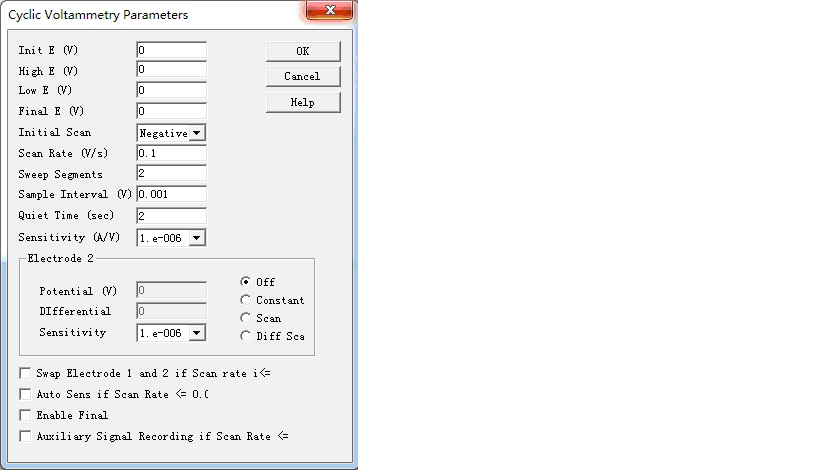

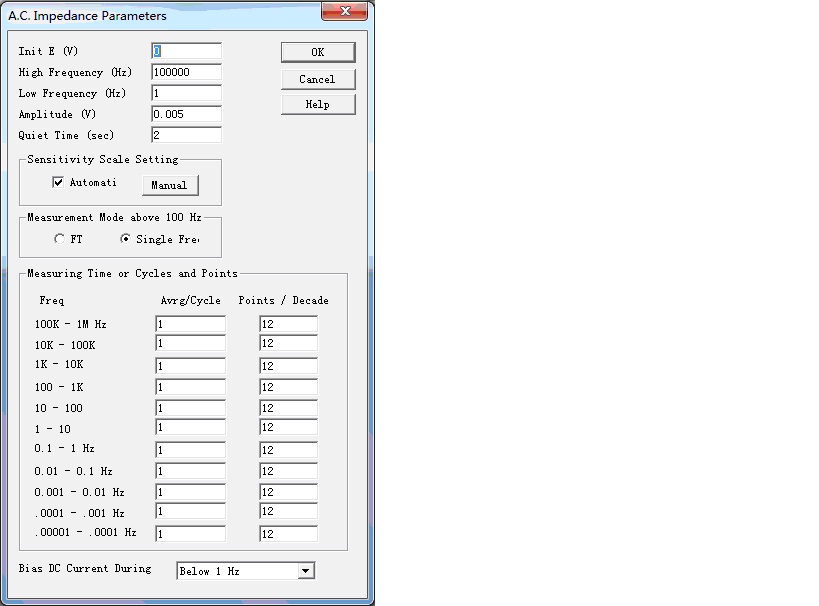

最近试做CR2032纽扣电池，希望用CHI760D测试其循环伏安和交流阻抗，但是遇到如下两个问题，请教各位高手。 （1）CHI的四个接线夹与扣式电池怎么夹。因为扣式电池只能有两个极，而通常CV和EIS好像需要三个极。 （2）如何设置CV和EIS参数，最好有图解说明。 在CV设置中高电位、低电位、初始电位、最后电位分别是什么，还有灵敏度怎么确定？ 在EIS设置中各项怎么选择。 先谢谢了。 |
回复此楼» 收录本帖的淘帖专辑推荐
 电化学电容器 | 资源 | 锂电常见问题讨论 | 高温功能陶瓷+SOFC |
| 实验、材料相关 | 高分子书籍 | 电化学腐蚀 | EIS mygod |
| ate's research | 硅/碳负极材料 | 电化学 | 锂电 |
» 本帖已获得的红花（最新10朵）
xihuashida9682» 猜你喜欢
电子科技大学材料学院王翀教授拟招收工程博士一名（化学、材料方向）
已经有3人回复
-
湖南农业大学能源材料创新团队招收2026化学专业研究生（学硕）调剂
已经有8人回复
-
物理化学论文润色/翻译怎么收费?
已经有290人回复
-
奥尔堡Xinxin Xiao课题组招收一名岗位制博士（酶基生物电化学）
已经有0人回复
-
济南大学 材料科学与工程 李金凯课题组 招收调剂生2名（2026级）
已经有0人回复
-
Synthesis of NCo@CNT-NFT Hierarchical Carbon Dendrites.
已经有0人回复
-
Ag纳米材料
已经有0人回复
-
长春工程学院市政工程方向有部分调剂名额，欢迎大家调剂到我校
已经有0人回复
-
招调剂
已经有0人回复
-
26年电池方向博士申请
已经有1人回复
-
运动康复求调剂
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 急！关于锂电循环问题，请教大家。
已经有5人回复
- 求助：液流电池测试电化学阻抗
已经有5人回复
- 关于电化学循环伏安和交流阻抗的一些问题
已经有3人回复
- 测循环后的锂离子电池的阻抗，是充满电测还是放电到某一平台测
已经有6人回复
- 求助 交流阻抗测试对电化学工作站的要求
已经有19人回复
- 进行锂离子电池电化学性能测试时，如何将扣式电池与电化学工作站的电极夹连接在一起？
已经有6人回复
- 交流阻抗，循环伏安测试出现这种问题是什么原因
已经有26人回复
- 扣式半电池，经过循环伏安测试之后，再测试交流阻抗其值会变大，为什么？
已经有11人回复
- 电化学菜鸟求助大侠们，关于电化学工作站循环伏安曲线的问题。
已经有21人回复
- 纽扣电池应该怎么测循环伏安？
已经有11人回复
- 扣式电池怎么测交流阻抗
已经有11人回复
- 锂离子电池中的循环伏安（CV）与交流阻抗（EIS）之间的关系？
已经有4人回复
- 锂电池 交流阻抗测试
已经有5人回复
- pas2273型电化学工作站设置问题
已经有6人回复
- 用parstat2273电化学工作站测正极材料的循环伏安曲线、交流阻抗的参数怎么设置呀？
已经有4人回复
- 辰华CHI660C测试扣式锂电池循环伏安电流总是显示很大，安级，请教大虾
已经有6人回复
- 【求助】CHI工作站测量电化学阻抗的参数设置
已经有7人回复
- 【求助】用辰华660C电化学工作站如何对扣式电池进行CV测试
已经有12人回复
- 【求助】循环伏安曲线和交流阻抗图谱能否用电池测试设备系统检测？
已经有8人回复
- 【求助】求用IM6电化学工作站测试电池的交流阻抗时候如何设置参数？
已经有3人回复
- 【求助】循环伏安测锂离子电池
已经有6人回复
- 【求助】请教一下电池测试系统和电化学工作站的区别
已经有5人回复
- 【求助】纽扣电池如何测循环伏安和交流阻抗
已经有13人回复
- 【求助】新人请教电化学工作站的交流阻抗测试功能
已经有14人回复
- 【求助】电化学工作站做出来的循环伏安图
已经有32人回复
- 【求助】请教锂离子电池电极材料在某个电位下的交流阻抗测试
已经有7人回复
- 【讨论】全电池如何做交流阻抗
已经有7人回复
- 【讨论】CHI交流阻抗测试时的参数设置
已经有5人回复
mgylong
金虫 (小有名气)
- 应助: 8 (幼儿园)
- 金币: 938.9
- 帖子: 118
- 在线: 46.3小时
- 虫号: 1167667
- 注册: 2010-12-11
- 性别: GG
- 专业: 无机材料化学
9楼2012-05-02 19:51:18
abert2000
金虫 (小有名气)
- ECEPI: 1
- 应助: 39 (小学生)
- 金币: 1182.2
- 红花: 2
- 帖子: 294
- 在线: 46.8小时
- 虫号: 1522865
- 注册: 2011-12-04
- 性别: GG
- 专业: 其他无机非金属材料
【答案】应助回帖
★ ★
感谢参与，应助指数 +1
战国时代(金币+2): 感谢交流 2011-12-24 20:08:52
感谢参与，应助指数 +1
战国时代(金币+2): 感谢交流 2011-12-24 20:08:52
|
（1）一般对两电极体系就是扣点模式，工作电极接你想测的电极，参比和辅助电极接另外一个电极就可以了。 （2）CV的参数设置根据你扣点的电位来的吧。电位和扣式的充放电电位区间差不多，扫描速度可以自己选，我们测试很多用1mv/s,0.5mv/s，也有些选择0.2mv/s,个人感觉根据不同需要自己多测试对比，选择需要的数据就是了。 EIS设置要根据你的测试要求，有的将电池充放电到一定程度，测该电位不加外电压下的阻抗，有的直接加上电压，测试电池在该电位下的阻抗。不同测试有不同的影响，要根据实际情况吧，也可以都测试对比数据，选择合适的测试条件。 EIS频率范围一般选择100000到0.01Hz就够了，振幅在10mv就可以了 没有这种设备，所以也没图，测试基本就是这个样子了，不管怎么样先试下，呵呵，反正也就那么几个参数 |
» 本帖已获得的红花（最新10朵）
2楼2011-12-24 15:15:52
xihuashida9682
木虫 (著名写手)
- 应助: 20 (小学生)
- 金币: 6994.2
- 散金: 151
- 红花: 7
- 帖子: 1162
- 在线: 574.4小时
- 虫号: 559632
- 注册: 2008-05-17
- 专业: 代数学
3楼2011-12-24 23:42:05
hithithit628
金虫 (著名写手)
- ECEPI: 1
- 应助: 20 (小学生)
- 金币: 3459.6
- 散金: 1376
- 红花: 8
- 帖子: 1016
- 在线: 439.1小时
- 虫号: 453502
- 注册: 2007-11-07
- 专业: 电化学
4楼2011-12-25 16:16:41
xihuashida9682
木虫 (著名写手)
- 应助: 20 (小学生)
- 金币: 6994.2
- 散金: 151
- 红花: 7
- 帖子: 1162
- 在线: 574.4小时
- 虫号: 559632
- 注册: 2008-05-17
- 专业: 代数学
5楼2011-12-25 17:41:46
jyt@19881231
金虫 (正式写手)
- ECEPI: 4
- 应助: 32 (小学生)
- 金币: 1820.7
- 散金: 716
- 红花: 8
- 帖子: 492
- 在线: 130.1小时
- 虫号: 987137
- 注册: 2010-04-01
- 性别: GG
- 专业: 电化学
【答案】应助回帖
感谢参与，应助指数 +1
| 你可以把工作电极（绿）和接地的线（黑）接在扣式电池活性物质那一极，参比电极（白）和辅助电极（红）接在另一极，注意中间用医用胶带或者纸隔开防止短路，参数设置楼上的都说得很清楚了，希望可以帮到你吧 |
» 本帖已获得的红花（最新10朵）
6楼2011-12-27 12:52:10
xihuashida9682
木虫 (著名写手)
- 应助: 20 (小学生)
- 金币: 6994.2
- 散金: 151
- 红花: 7
- 帖子: 1162
- 在线: 574.4小时
- 虫号: 559632
- 注册: 2008-05-17
- 专业: 代数学
7楼2011-12-29 12:47:26
8楼2012-03-18 17:23:10
