小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电化学传感器 » 蛋白传感器 EIS阻抗 用ZSimpwin如何拟合 等效电路啊？
91/1返回列表
查看: 2135  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

sanbufan

银虫 (正式写手)

[求助] 蛋白传感器 EIS阻抗 用ZSimpwin如何拟合 等效电路啊？ 已有1人参与

蛋白传感器上修饰有纳米材料，用EIS表征，用ZSimpwin怎么拟合等效电路啊？选择哪个模式比较好
还有图片怎么输出呢？能不能同时打开多个txt文档啊？
完全不懂啊，求教
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-02-26 17:01:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
不懂就学嘛。
你认真查看菜单中各子菜单，你的问题都可以解决的。
多个文件看batch设置。其实，没有必要同时拟合多个，因同一个等效电路不一定适合你所有的阻抗谱，而且，检查拟合效果，需要核对每个元件拟合的误差。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2014-02-26 17:10:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sanbufan

银虫 (正式写手)
正在学习，刚看到了batch了
我先琢磨琢磨下
赞一下 回复此楼
3楼2014-02-26 17:18:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sanbufan

银虫 (正式写手)
引用回帖:
2楼: Originally posted by Jackcd12 at 2014-02-26 17:10:42
不懂就学嘛。
你认真查看菜单中各子菜单，你的问题都可以解决的。
多个文件看batch设置。其实，没有必要同时拟合多个，因同一个等效电路不一定适合你所有的阻抗谱，而且，检查拟合效果，需要核对每个元件拟合的误 ...

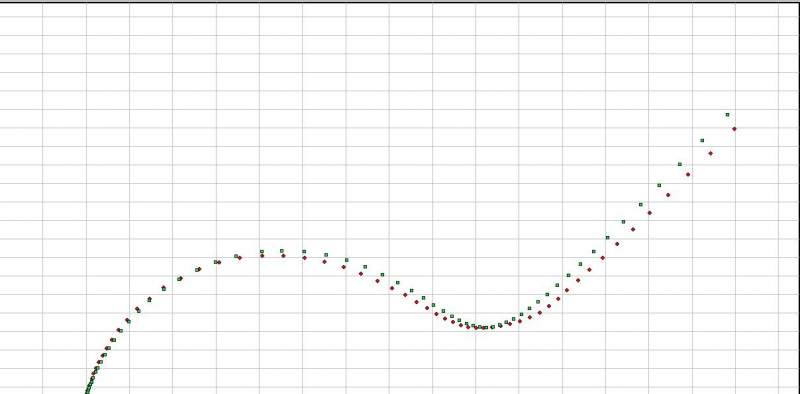

研究了一个晚上，终于用Zsipwin拟合出来了，有好几个结果都比较接近，选择哪个好呢？
还有模式选择里其他的含义都懂了，但不知道Q是什么意思？
蛋白传感器 EIS阻抗 用ZSimpwin如何拟合 等效电路啊？


蛋白传感器 EIS阻抗 用ZSimpwin如何拟合 等效电路啊？-1
赞一下 回复此楼
4楼2014-02-26 21:04:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sanbufan

银虫 (正式写手)
图1 中 ChiSq:5.26E-04
图2中 ChiSq:4.31E-04
误差都<10
赞一下 回复此楼
5楼2014-02-26 21:05:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
sanbufan: 金币+10 2014-03-10 19:00:12
恭喜你有进步了。
拟合结果要看每个元件的Error%大小，不超过10%为好，当然，越小越好。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
6楼2014-02-26 21:07:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sanbufan

银虫 (正式写手)
可是我测了有5个电极的电阻变化，我是拿的一个电极的txt进行拟合的
能不能把5个txt的图放在一起，进行拟合呢？
赞一下 回复此楼
7楼2014-02-26 21:10:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
引用回帖:
7楼: Originally posted by sanbufan at 2014-02-26 21:10:26
可是我测了有5个电极的电阻变化，我是拿的一个电极的txt进行拟合的
能不能把5个txt的图放在一起，进行拟合呢？

可以批量处理，但没必要，5个样品不多，而且需要逐个检查拟合误差，有时候还需要手动修改拟合初始值。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
8楼2014-03-10 20:09:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sanbufan

银虫 (正式写手)
引用回帖:
8楼: Originally posted by Jackcd12 at 2014-03-10 20:09:13
可以批量处理，但没必要，5个样品不多，而且需要逐个检查拟合误差，有时候还需要手动修改拟合初始值。...

谢谢！
回复此楼
9楼2014-03-12 15:22:15
