[求助] 有关Nyquist图谱使用ZSimpWin拟合时候的一些问题~~~~~~~~求助

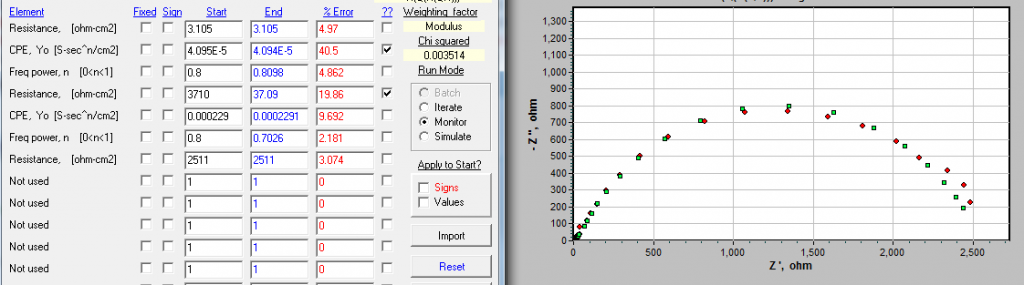

劳烦各位，最近在进行拟合的时候忽然觉得有一些软件上面的问题理解不上去，如图1所示的拟合图谱中，我需要拟合出来的数据是看Start的值还是用End里面的数值呢？其中Error%的数值在多少范围内的时候算合适呢？

谢谢~~Jacked32看看第一个回帖的是不是你啊~~哈哈

图1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
青春无悔
1楼 2013-05-05 20:51:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
hanpeng972: 金币+10, ★★★★★最佳答案, 谢谢Jacked12 2013-05-06 08:44:25
自动拟合时，不需要你设置初始拟合值。拟合结果是不是合适，首先要看error的大小，一般地，各元件拟合误差不超过10%为好，如果有几个可能的等效电路，选择误差最小的等效电路。但满足误差很小的前提下，再看各元件的具体数值，就是End栏的数值。
   你现在的拟合结果显然不合适，因为CPE和一个电阻项的误差都大于了10%，尽管曲线重叠程度看起来还可以。
你试一试等效电路：R（QR）or R (CR)，看误差大小如何。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-05-05 21:03:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanpeng972

木虫 (著名写手)

硬汉集中营
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-05-05 21:03:45
自动拟合时，不需要你设置初始拟合值。拟合结果是不是合适，首先要看error的大小，一般地，各元件拟合误差不超过10%为好，如果有几个可能的等效电路，选择误差最小的等效电路。但满足误差很小的前提下，再看各元件的 ...

真的是Jacked12哈哈~~前辈好~
对于含可吸附有机物溶液状态下的金属Nyquist图来讲，我使用的拟合电路为R（QR（QR）），第一个R是溶液电阻，第一个Q如果认为是Cdl的话，那么它代表液面/金属界面的双电层电容么？
赞一下 回复此楼
青春无悔
3楼2013-05-06 08:44:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
你这个阻抗谱不像是两个时间常数的图形，因此，你用的R（QR(QR))拟合结果的误差就很大。如果按照你的等效电路图，第二个Q才被认为涉及到电极表面双电层结构，第一个常常与电极表面的膜、涂层等有关。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2013-05-06 11:13:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanpeng972

木虫 (著名写手)

硬汉集中营
引用回帖:
4楼: Originally posted by Jackcd12 at 2013-05-06 11:13:09
你这个阻抗谱不像是两个时间常数的图形，因此，你用的R（QR(QR))拟合结果的误差就很大。如果按照你的等效电路图，第二个Q才被认为涉及到电极表面双电层结构，第一个常常与电极表面的膜、涂层等有关。

恩 ~~多谢Jackcd12
赞一下 回复此楼
青春无悔
5楼2013-05-06 16:09:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
