[求助] Zsimpwin测试请教

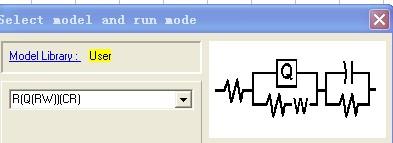

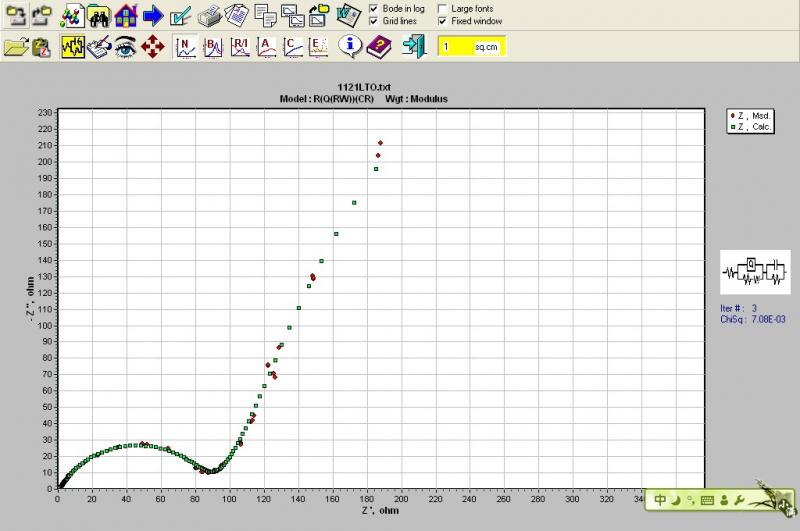

阻抗测试好之后使用zsimpwin进行拟合，拟合半天发现这个模型最合适

不过这个好像不是锂离子电池一般的模型，里面的参数也不知道是什么意思

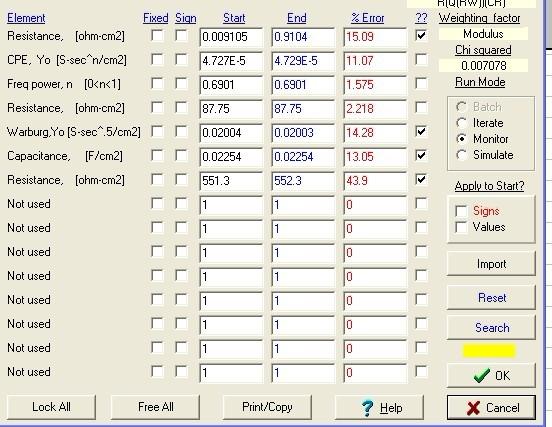

参数列表如下：


不知道哪位阻抗大侠能给好好分析一下，欢迎讨论，会再次追加金币
回复此楼

» 收录本帖的淘帖专辑推荐

锂离子电池专题（技术答疑）

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-21 20:35:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwei2004

至尊木虫 (著名写手)
请赐教
回复此楼
2楼2012-05-22 10:58:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bianhy

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
是电池还是电极（2还是3电极），什么材料，电压（电位）。要详细的说明一下。
赞一下 回复此楼
3楼2012-05-22 11:25:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwei2004

至尊木虫 (著名写手)
引用回帖:
3楼: Originally posted by bianhy at 2012-05-22 11:25:50:
是电池还是电极（2还是3电极），什么材料，电压（电位）。要详细的说明一下。

扣式电池，钛酸锂，循环前，大概2V，即开路电压
赞一下(1人) 回复此楼
4楼2012-05-22 12:48:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bianhy

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
liuwei2004: 金币+1, ★有帮助 2012-05-22 14:22:56
seagrove: 金币+1, 感谢应助，可去http://emuch.net/bbs/viewthread.php?tid=4536183&fpage=1参与活动，领取奖励 2012-05-22 16:17:06
扣式电池，2电极体系，钛酸锂，2V，没有活化吧，这种条件下测试阻抗几乎没有意义。
赞一下 回复此楼
5楼2012-05-22 14:03:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwei2004

至尊木虫 (著名写手)
引用回帖:
5楼: Originally posted by bianhy at 2012-05-22 14:03:22:
扣式电池，2电极体系，钛酸锂，2V，没有活化吧，这种条件下测试阻抗几乎没有意义。

有没有意义不要紧，关键是怎么分析才是关键
赞一下 回复此楼
6楼2012-05-22 14:22:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bianhy

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
liuwei2004: 金币+5, ★★★很有帮助, 不错，谢谢指教 2012-05-23 19:34:50
seagrove: 金币+3, 感谢应助，欢迎去http://emuch.net/bbs/viewthread.php?tid=4536183&fpage=1参与活动，领取奖励 2012-05-23 21:18:32
基于前面你描述的体系特点，这个阻抗图，是对电极（Li）和LiTiO电极的综合表现。Li电极上有电化学反应发生，而LiTiO电极上无电荷传递。
所以，体系的等效电路应该描述成R(QR)Q。第一个R，是扣式电池的欧姆电阻，（QR）是Li电极的电容和电荷传递电阻，后面的Q，是LiTiO电极界面电容导致的。
建议你采用3电极体系。2电极体系，受对电极影响，研究电极的阻抗不容易区分，在研究电极也有电荷传递时，基本无法解析。
赞一下(1人) 回复此楼
7楼2012-05-22 16:59:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwei2004

至尊木虫 (著名写手)
引用回帖:
7楼: Originally posted by bianhy at 2012-05-22 16:59:51:
基于前面你描述的体系特点，这个阻抗图，是对电极（Li）和LiTiO电极的综合表现。Li电极上有电化学反应发生，而LiTiO电极上无电荷传递。
所以，体系的等效电路应该描述成R(QR)Q。第一个R，是扣式电池的欧姆电阻，（

在模拟电路中，C和Q有什么区别不？这样的模型是不是相当于两个半圆，图中应该有一个半圆，是不是有什么原因呢？求赐教，谢谢！
赞一下 回复此楼
8楼2012-05-23 19:44:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bianhy

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
liuwei2004: 金币+2, ★有帮助 2012-05-23 20:22:18
引用回帖:
8楼: Originally posted by liuwei2004 at 2012-05-23 19:44:15:
在模拟电路中，C和Q有什么区别不？这样的模型是不是相当于两个半圆，图中应该有一个半圆，是不是有什么原因呢？求赐教，谢谢！

c是电容，q是恒相角元件。R(QR)Q的nyquist图由一个半圆和一条斜线构成。
赞一下 回复此楼
9楼2012-05-23 20:14:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwei2004

至尊木虫 (著名写手)
引用回帖:
9楼: Originally posted by bianhy at 2012-05-23 20:14:18:
c是电容，q是恒相角元件。R(QR)Q的nyquist图由一个半圆和一条斜线构成。

恒相角元件是电阻性质还是电容性质，W阻抗在这里面是什么效果？我懂得比较少，谢谢
赞一下 回复此楼
10楼2012-05-23 20:21:49
