[求助] zsimpwin,如何用origin绘制Bode图

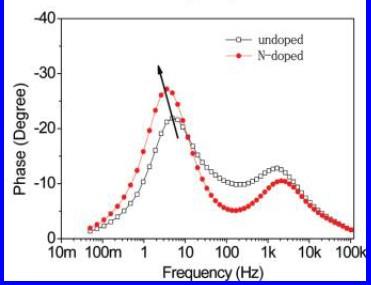

最近我用电化学工作站做了电极的测试，数据用zsimpwin处理了一下，我想请问怎样用origin绘制出zsimpwin里的Bode图？或者其他的方法，但使用哪些数据绘制呢？可以得到phase--frequence图如下：
ps.我自己在zsimpwin导出的数据做出的图根本不对应该是没掌握方法，还望大神指点一下




[ 来自科研家族 Solar Cells 之家 ]
回复此楼

» 收录本帖的淘帖专辑推荐

追求梦想

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-03-26 17:54:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
857688363: 金币+2, 感谢应助 2013-03-26 21:40:30
cdutnjut1: 金币+5, ★★★很有帮助 2013-03-26 23:10:19
在ZsimpWin界面顶上的Tools里面的export data菜单中选择要输出的数据，然后，用origin打开这个数据文件就OK了。
赞一下(2人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-03-26 20:27:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
引用回帖:
7楼: Originally posted by 精诚金石 at 2013-06-14 10:09:32
请问怎么设置，谢谢...

你双击X轴，进入一个界面设置，轴的表示方法中选择对数表示就oK了。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
8楼2013-06-14 11:30:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cdutnjut1

银虫 (小有名气)
引用回帖:
7楼: Originally posted by 精诚金石 at 2013-06-14 10:09:32
请问怎么设置，谢谢...

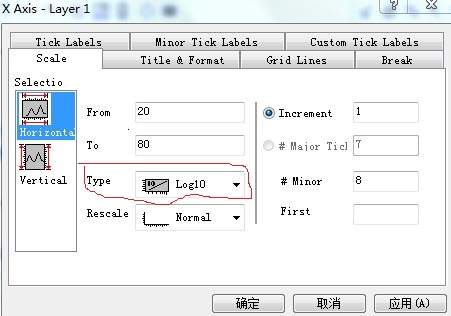

见图，红色圈示
zsimpwin,如何用origin绘制Bode图
赞一下(1人) 回复此楼
9楼2013-06-14 16:42:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

cdutnjut1

银虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-03-26 20:27:15
在ZsimpWin界面顶上的Tools里面的export data菜单中选择要输出的数据，然后，用origin打开这个数据文件就OK了。

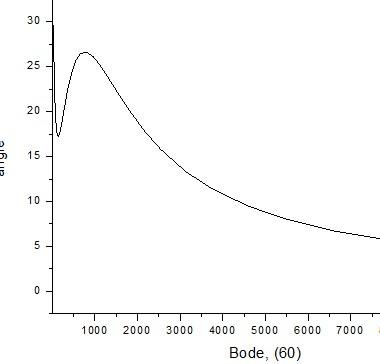

那怎么画出这种效果呢，即横坐标单位长度不一致的区间绘图，一般origin横坐标均匀分布，图就太难看了，

赞一下 回复此楼
3楼2013-03-26 23:09:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
cdutnjut1: 金币+5, ★★★很有帮助 2013-03-27 10:53:40
对以频率为横坐标的图，都采用频率的对数坐标来表示，你点击图的X轴，进入设置界面，选择常用对数表示就行了。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2013-03-27 10:02:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qitian1

捐助贵宾 (正式写手)
引用回帖:
4楼: Originally posted by Jackcd12 at 2013-03-27 10:02:56
对以频率为横坐标的图，都采用频率的对数坐标来表示，你点击图的X轴，进入设置界面，选择常用对数表示就行了。

原来是横坐标没搞对谢谢啦
赞一下 回复此楼
5楼2013-03-27 10:51:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

精诚金石

金虫 (小有名气)
请问横坐标（频率）怎么取对数？
赞一下 回复此楼
6楼2013-06-13 21:30:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

精诚金石

金虫 (小有名气)
引用回帖:
4楼: Originally posted by Jackcd12 at 2013-03-27 10:02:56
对以频率为横坐标的图，都采用频率的对数坐标来表示，你点击图的X轴，进入设置界面，选择常用对数表示就行了。

请问怎么设置，谢谢
赞一下 回复此楼
7楼2013-06-14 10:09:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

精诚金石

金虫 (小有名气)
引用回帖:
9楼: Originally posted by cdutnjut1 at 2013-06-14 16:42:19
见图，红色圈示

...

谢谢
回复此楼
10楼2013-06-15 13:44:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
