[求助] 如何用zsimpwin软件拟合阻抗？

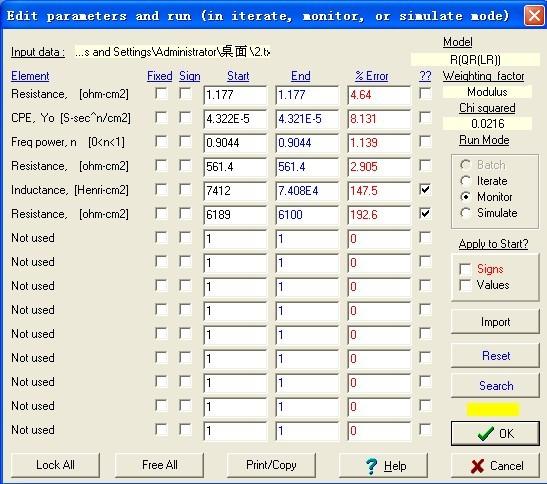

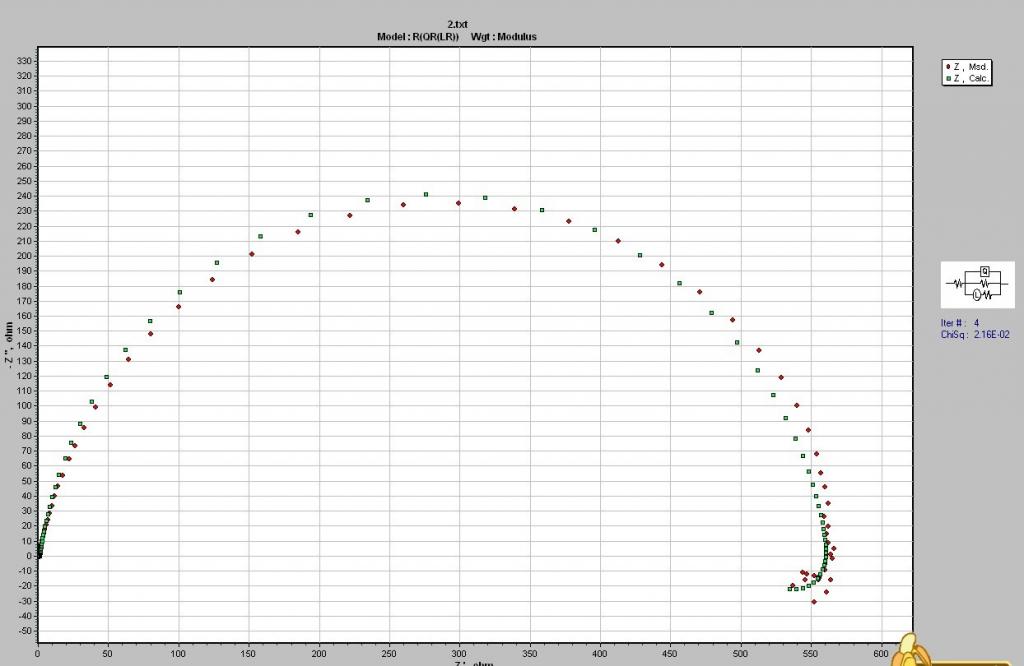

本人第一次拟合阻抗，求各位高人指点一二，将万分感谢。下图为一组我自己选择拟合电路的拟合实验结果，不知道这个拟合结果是否可用？选择一个电路是否正确可以用的标准是什么？




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-02-03 15:13:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

在ZsimpWin软件界面上的Tool菜单上，选择export  data，再选择你要输出的数据就行了。然后，用Origin打开这数值文件，作图了行了。
赞一下(2人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
10楼2013-03-10 17:08:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
你这个阻抗谱是一个很典型的一个时间常数的阻抗谱，不过，你用的等效电路是不对的。
因试用:R(RQ)，看拟合结果的误差如何。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-02-03 22:47:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

醋人

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
先去掉实部以下的散点，再拟和，后边的点没用
赞一下 回复此楼
精专业、强意志、壮身体
3楼2013-02-04 08:00:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

marsshot

金虫 (著名写手)
拟合电路主要是为了帮助自己分析的，好听点说就是做机理探讨，所以研究不同的问题选择的电路也不同。特别是有些情况下，即使你选择的拟合电路能很好吻合你的测试曲线，但是却完全无法解释其物理意义，那么也是不可取的。推荐你在做测试之前查阅下相关文献，最好在已有研究结论的基础上进行改进。
赞一下 回复此楼
4楼2013-02-04 11:41:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

52754827

新虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-02-03 22:47:58
你这个阻抗谱是一个很典型的一个时间常数的阻抗谱，不过，你用的等效电路是不对的。
因试用:R(RQ)，看拟合结果的误差如何。

问一个外行问题，你怎么一眼看阻抗图就知道是一个时间常数的呢？不是应该看BODE图出峰数量？
赞一下 回复此楼
5楼2013-02-04 23:48:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 52754827 at 2013-02-04 23:48:24
问一个外行问题，你怎么一眼看阻抗图就知道是一个时间常数的呢？不是应该看BODE图出峰数量？...

相位-频率图中的峰的个数一般对于体系有几个时间常数，但很多时候，Nyquist图中的半圆弧个数同样也对于于时间常数的个数。你的阻抗谱中有一个大圆弧，基本上可以确定为一个时间常数。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
6楼2013-02-05 00:35:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

52754827

新虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-02-03 22:47:58
你这个阻抗谱是一个很典型的一个时间常数的阻抗谱，不过，你用的等效电路是不对的。
因试用:R(RQ)，看拟合结果的误差如何。

那请问下，这个所谓的 先去掉实部以下的散点，再拟和，后边的点没用 这个说法对么？这么去掉散点真的可以吗？谢谢
赞一下 回复此楼
7楼2013-02-18 22:35:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 52754827 at 2013-02-18 22:35:43
那请问下，这个所谓的 先去掉实部以下的散点，再拟和，后边的点没用 这个说法对么？这么去掉散点真的可以吗？谢谢...

低频段出现的这些散点可能是测试频率太低产生的，你可以去掉它，再拟合看看误差的大小。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
8楼2013-02-19 21:00:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moneyying

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by Jackcd12 at 2013-02-05 00:35:27
相位-频率图中的峰的个数一般对于体系有几个时间常数，但很多时候，Nyquist图中的半圆弧个数同样也对于于时间常数的个数。你的阻抗谱中有一个大圆弧，基本上可以确定为一个时间常数。...

我的图和楼主的做的差不多，怎么把图用origin做出来啊？
赞一下 回复此楼
9楼2013-03-10 14:39:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
