[求助] 3个Q交流阻抗怎么解释,算一个FARADAY电容?

缓蚀剂的研究,做了阻抗拟合出三个Q,图形重合度很好,但是一个Q值超标,实在是想不出加什么原件的,还有就是其中一个Q值是不是可以解释为C-faraday?求指点!

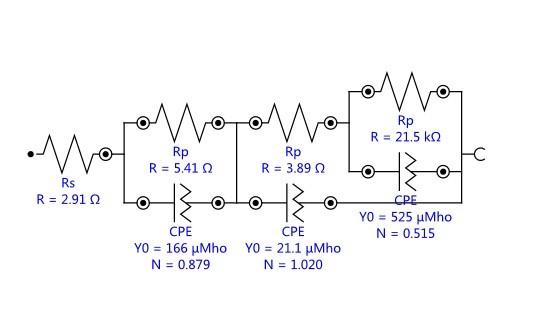

3.jpg 中间的N>1,估计是少了什么原件

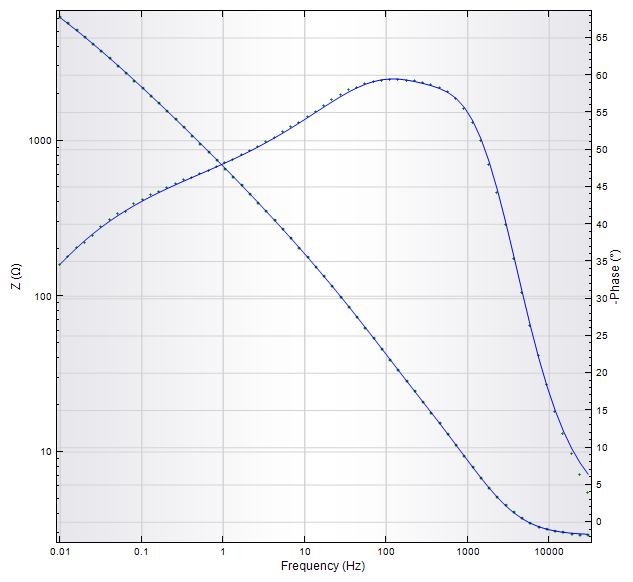

4.jpg  整体的拟合误差很小,可是单个原件的误差很大
回复此楼

» 收录本帖的淘帖专辑推荐

电化学技术

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与,应助指数 +1
你的phase-f图不像有三个Q的图,而且,你的拟合误差如此之大,说明你选择的等效电路图不合适,尽管曲线重叠得很好。从相位图和阻抗谱看,就一个Q就够了,因此,你先试一样R(QR),看误差如何.
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-11-26 21:38:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justinluo

银虫 (小有名气)

引用回帖:
2楼: Originally posted by Jackcd12 at 2012-11-26 21:38:07
你的phase-f图不像有三个Q的图,而且,你的拟合误差如此之大,说明你选择的等效电路图不合适,尽管曲线重叠得很好。从相位图和阻抗谱看,就一个Q就够了,因此,你先试一样R(QR),看误差如何.

不行,差的太远了,重合度1点多,
3楼2012-11-26 21:57:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
justinluo: 金币+2, 有帮助 2012-11-27 16:56:55
从缓释剂的吸附和对电极过程的影响来看,出现两个时间常数是可能的,但你的图又不支持存在两个时间常数。
阻抗谱拟合,关键是看拟合误差。你可以试一下:R(Q(RQ))。如果误差还是很大(>10%)的话,你就使用两个QR的串联或并联电路。
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-11-26 22:20:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justinluo

银虫 (小有名气)

引用回帖:
4楼: Originally posted by Jackcd12 at 2012-11-26 22:20:52
从缓释剂的吸附和对电极过程的影响来看,出现两个时间常数是可能的,但你的图又不支持存在两个时间常数。
阻抗谱拟合,关键是看拟合误差。你可以试一下:R(Q(RQ))。如果误差还是很大(>10%)的话,你就使用两个Q ...

都不行,感觉还是应该是3个时间常数,10-1000有2个叠在一起的,补充一下,估计加的缓蚀剂有点过量
5楼2012-11-26 22:45:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

如果只有三个RC串联的拟合效果误差最小的话,那就得推测这个电极过程了。
另外,我有点怀疑你使用的拟合软件有没有问题,你可以在本站下载ZsimpWin,用此软件来拟合你的数据看结果如何。
Themoreamanlearns,themoreheknowshisignorance!
6楼2012-11-27 17:44:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justinluo

银虫 (小有名气)

引用回帖:
6楼: Originally posted by Jackcd12 at 2012-11-27 17:44:18
如果只有三个RC串联的拟合效果误差最小的话,那就得推测这个电极过程了。
另外,我有点怀疑你使用的拟合软件有没有问题,你可以在本站下载ZsimpWin,用此软件来拟合你的数据看结果如何。

我用的是autolab自带的nova1.8,说明书上是说X2<0.0001才算比较好的。一般拟合的error小于多少才算OK啊?




这个误差应该还可以

7楼2012-11-27 21:32:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

原则上,拟合误差越小越好,我理解的,一般小于10%是可以接受的。你上面的误差最大6%,我认为这个拟合是可以的。
Themoreamanlearns,themoreheknowshisignorance!
8楼2012-11-27 21:33:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justinluo

银虫 (小有名气)

引用回帖:
8楼: Originally posted by Jackcd12 at 2012-11-27 21:33:59
原则上,拟合误差越小越好,我理解的,一般小于10%是可以接受的。你上面的误差最大6%,我认为这个拟合是可以的。

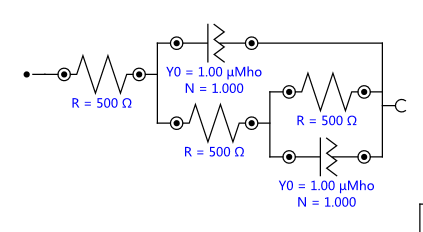

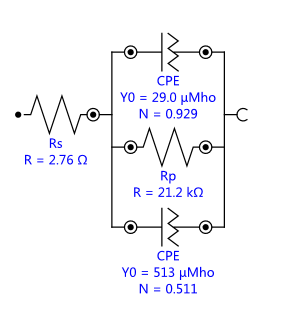

我感觉上面那个图是从这个图退化出来的,第一个RQ中的R慢慢变小消失了就变成了上面那个样子,这个Q就可以解释faraday电容,不知是否合理?


9楼2012-11-27 21:48:06
