[求助] 【求助】求高手分析阻抗图

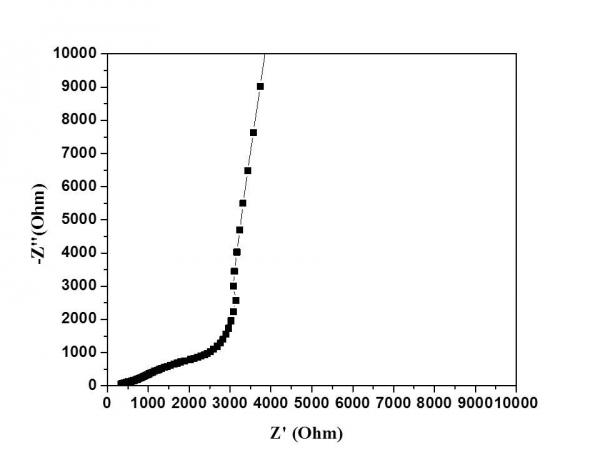

最近做锂电负极材料,对其进行阻抗测试,但是得到的阻抗图是朝上的圆弧,图片如下所示,查阅相关文献几乎找不到这种类型的图,这样该怎么分析呢?还是我的样品有问题?

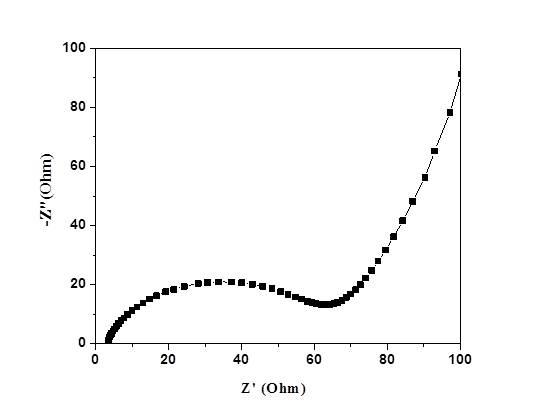

另外测了好几个样品,发现大部分是这样的,也有样品是正常的图,圆弧向下(附后),请教下各位高手有没有遇到过这种情况?




回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
seagrove: 金币+2, 感谢应助 2012-09-20 00:06:14
humeijuan: 金币+3, ★★★很有帮助 2012-09-20 13:30:13
你这图是很标准的阻抗谱,没有任何问题。
至于出现直线段,那是不同的电极过程所致,并不是所有的阻抗谱都是一个半圆。
你需要使用软件拟合你的图。
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-09-19 21:07:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

humeijuan

金虫 (小有名气)

引用回帖:
2楼: Originally posted by Jackcd12 at 2012-09-19 21:07:43
你这图是很标准的阻抗谱,没有任何问题。
至于出现直线段,那是不同的电极过程所致,并不是所有的阻抗谱都是一个半圆。
你需要使用软件拟合你的图。

太感谢啦,因为我也是才接触阻抗方面的,很多东西都不太了解,至于用软件拟合,我看大部分都是采用Zview或者Zsimpwin的,我也试了比较经典的几个常用等效电路,但是还是拟合的不好,不知道是要具体再调整什么参数还是等效电路选择的不合适,不知道该从哪下手啊?
3楼2012-09-20 13:29:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

我习惯用Zsimpwin。
可以多试几个可能的等效电路,看你工作类似的文献和阻抗谱的书,慢慢你就能理解过程的原理,拟合时要关注拟合结果的误差,不要只看曲线重叠好,往往看起来曲线拟合得好,误差可很大。一般误差在10%左右是可以接受的。
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-09-20 13:35:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

humeijuan

金虫 (小有名气)

引用回帖:
4楼: Originally posted by Jackcd12 at 2012-09-20 13:35:17
我习惯用Zsimpwin。
可以多试几个可能的等效电路,看你工作类似的文献和阻抗谱的书,慢慢你就能理解过程的原理,拟合时要关注拟合结果的误差,不要只看曲线重叠好,往往看起来曲线拟合得好,误差可很大。一般误差在 ...

嗯,好的,我再多看看
5楼2012-09-20 13:42:28
