[求助] 电化学阻抗拟合问题

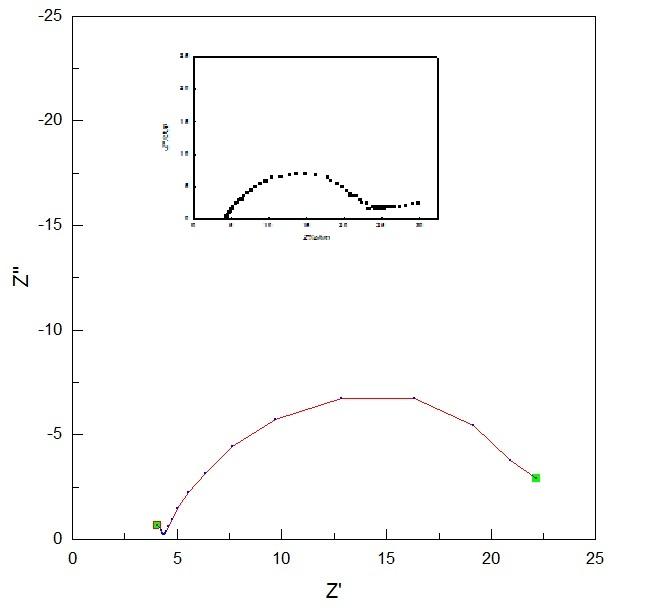

小弟最近在做电化学阻抗拟合时，将数据导入后，出现的Nyquist图里边总是少掉斜线部分，不知道怎么回事。希望各位神人不吝赐教，小弟拜谢了。
如下图。附件里是数据。
上图是origin做的图，下图是Zview软件导入后出现的图。
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : EIS#.txt
    • 2012-07-18 11:04:17, 3.69 K

» 收录本帖的淘帖专辑推荐

看中的 资料

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
天道酬勤，奋斗不息
1楼 2012-07-18 11:04:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
duantigang: 金币+1, ★有帮助 2012-07-19 08:16:28
seagrove: 金币+2, 鼓励新虫多多应助交流 2012-07-19 10:58:22
使用Zview时，要注意它导入数据的格式要求。
不必分段拟合，只需选择你认为可能的几个等效电路就可以自动拟合了。要注意的是，有时拟合曲线与实际曲线看起来重叠得很好，但你需要看看拟合的误差数据，很多时候，有些项的误差的误差很大,这时，即使曲线重叠得很好，这种模拟电路也不是很好反映实际系统的阻抗，因此，你得不断选电路，直到误差<10%，我觉得是可以接受的。这时的电路和电路元件的数值才能比较好的反映被测系统。
赞一下(5人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
8楼2012-07-18 20:51:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

一个人的日子

银虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
duantigang: 金币+1, ★有帮助 2012-07-18 12:02:28
seagrove: 金币+1, 鼓励新虫多多应助交流 2012-07-19 10:56:18
我不是太懂，但是你用Zview拟合的横坐标 和origin 拟合的不一样啊,横坐标很多数据都不在了，肯定不会出现半圆。
赞一下 回复此楼
知识需要分享
2楼2012-07-18 11:24:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duantigang

至尊木虫 (职业作家)
引用回帖:
2楼: Originally posted by 一个人的日子 at 2012-07-18 11:24:16
我不是太懂，但是你用Zview拟合的横坐标 和origin 拟合的不一样啊,横坐标很多数据都不在了，肯定不会出现半圆。

是啊，很多数据都丢了。txt里有数据，但是导入之后就整出这样的图，后面的数据就丢失了，也不知道为什么。
赞一下 回复此楼
天道酬勤，奋斗不息
3楼2012-07-18 12:22:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengkill

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
duantigang: 金币+4, ★★★★★最佳答案 2012-07-18 13:02:19
seagrove: 金币+1, 感谢应助交流~ 2012-07-19 10:57:24
你把txt里面的数据前面无关的东西都删掉，留下的数据顶格，再倒入拟合，这样肯定没问题！我之前也出现过这样的问题
赞一下 回复此楼
4楼2012-07-18 12:49:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duantigang

至尊木虫 (职业作家)
引用回帖:
4楼: Originally posted by fengkill at 2012-07-18 12:49:23
你把txt里面的数据前面无关的东西都删掉，留下的数据顶格，再倒入拟合，这样肯定没问题！我之前也出现过这样的问题

太感谢你了，兄弟，总算整出来了。不过后面的扩散部分怎么和前面的电化学阻抗放在一起拟合啊？
赞一下 回复此楼
天道酬勤，奋斗不息
5楼2012-07-18 13:04:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengkill

木虫 (正式写手)

【答案】应助回帖

★
duantigang: 金币+1, ★有帮助 2012-07-19 08:16:16
引用回帖:
5楼: Originally posted by duantigang at 2012-07-18 13:04:39
太感谢你了，兄弟，总算整出来了。不过后面的扩散部分怎么和前面的电化学阻抗放在一起拟合啊？...

根据模拟等效电路图，先在半圆部分取点，得出几个数据，拖入等效电路相应的数据栏；再在直线部分取点，又得到数据，同样拖入相应数据栏，最后点击Run Simulation得到拟合曲线，如果和理想曲线又出入，稍微调整参数
赞一下 回复此楼
6楼2012-07-18 13:22:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tq0405

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by duantigang at 2012-07-18 13:04:39
太感谢你了，兄弟，总算整出来了。不过后面的扩散部分怎么和前面的电化学阻抗放在一起拟合啊？...

拟合有专门的拟合软件！
赞一下 回复此楼
7楼2012-07-18 20:30:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duantigang

至尊木虫 (职业作家)
引用回帖:
8楼: Originally posted by Jackcd12 at 2012-07-18 20:51:34
使用Zview时，要注意它导入数据的格式要求。
不必分段拟合，只需选择你认为可能的几个等效电路就可以自动拟合了。要注意的是，有时拟合曲线与实际曲线看起来重叠得很好，但你需要看看拟合的误差数据，很多时候，有 ...

好像View软件只有六种等效电路，怎么才能添加新的等效电路啊？
还有，我拟合完的数据怎么导出啊？我点出data values键之后，复制数据，结果是原始数据。该咋整啊？
赞一下 回复此楼
天道酬勤，奋斗不息
9楼2012-07-19 08:20:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duantigang

至尊木虫 (职业作家)
引用回帖:
6楼: Originally posted by fengkill at 2012-07-18 13:22:00
根据模拟等效电路图，先在半圆部分取点，得出几个数据，拖入等效电路相应的数据栏；再在直线部分取点，又得到数据，同样拖入相应数据栏，最后点击Run Simulation得到拟合曲线，如果和理想曲线又出入，稍微调整参数...

兄弟，我拟合完之后，怎么把拟合之后的数据整出来啊？我按照网上下的简易教程试过，结果只是原始数据。那个郁闷。
赞一下 回复此楼
天道酬勤，奋斗不息
10楼2012-07-19 10:45:46
